產品概述
我公司（武漢華電科儀電氣有限公司）根據現場需要，研制出了

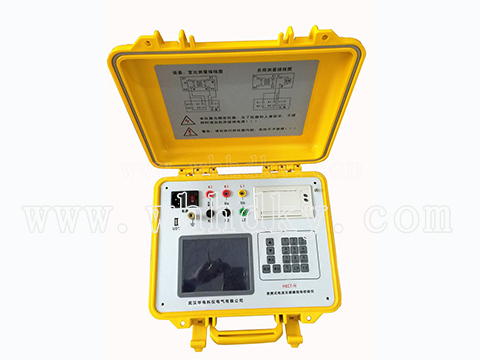

HKCT-H電流互感器現場校驗儀�？蓾M足用戶對電流互感器的誤差（比差、角差）的測量。精度高、穩定性好、體積小，重量輕的特點極大方便了用戶。
功能特點
1．國家標準測量電流互感器與非標準測量電流互感器的 1％-120％（S級）的規程誤差（角差、比差）。
2．國家標準測量電流互感器與非標準測量電流互感器的 1％-200％（S級）的任意誤差（角差、比差）。
3. 一次測量與顯示國家標準測量電流互感器上限負荷與下限負荷下的標準以及任意誤差（角差、比差）。
4. 一次測量與顯示測量電流互感器兩組實際任意負荷下的標準以及任意誤差（角差、比差）。
5．檢測已知電流互感器的變比以及測量非已知電流互感
器的變比。
6．320*240大屏幕液晶顯示，全中文界面。接線、操作簡單，攜帶方便。
7．可進行各種測量數據的存儲和打印，方便用戶查詢。
技術參數
|
變比范圍：
|
全范圍測量(電磁型) ±0.2%
|
|
誤差測量范圍：
|
一次電壓：
|
3-35KV/ （非標準一次電壓也可）
|
|
二次電壓:
|
100V,100v/ 6kV/100V .10kV/100v 20kV/100V |
|
功率因數：
|
0.0-1.0
|
|
極限誤差：
|
±0.05%
|
|
直流電阻：
|
0.0-0.1Ω
|
±3％
|
|
|
0.1-50Ω
|
±1%
|
|
PT二次負荷：
|
1VA-500VA
|
±2％
|
|
檢 定：
|
電壓范圍：
|
0-100V （百分表誤差0.5%）
|
|
比差：
|
0.001%-3% （100V）
|
|
角差：
|
0.00′-50′（100V）
|
|
誤差：
|
DX=±(2%×X+2%×Y±2個字)
|
|
DY=±(2%×X+2%×Y±2個字)
|
|
導納：
|
0.1mS-99.9mS
|
|
誤差：
|
DX=±(2%×X+2%×Y±2個字)
|
|
DY=±(2%×X+2%×Y±2個字)
|
|
工作電源：
|
AC 220V ±10%/50Hz ±2%
|
|
環境溫度：
|
0－40℃
|
|
整機功耗：
|
30W(靜態)150W（工作）
|
|
環境溫度：
|
0－40℃
|
|
環境濕度：
|
25℃時<85%
|
|
整機重量：
|
≤6Kg
|
|
整機體積：
|
37cm×28cm×16cm
|
配置清單
|
電源線
|
1根
|
|
測試線
|
1套
|
|
測試夾子
|
4個（大、小各2個）
|
|
產品合格證
|
1份
|
|
3A保險管
|
3個
|
|
產品保修卡
|
1份
|
|
打印紙
|
1卷
|
