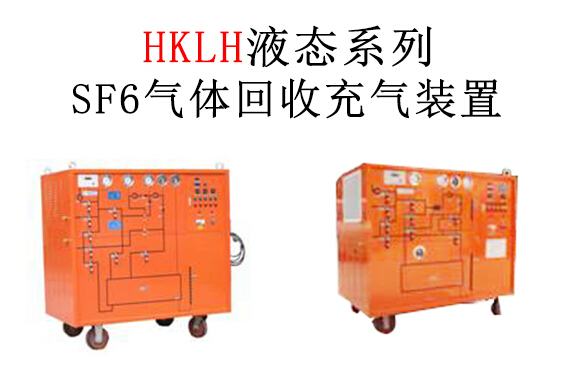

SF6(六氟化硫)氣體回收充氣裝置是SF6電器在制造
本公司參照電力行業標準 DL/T 662-1999《六氟化硫氣體回收裝置技術條件》標準及原機電部JB/DQ2588-90《六氟化硫充氣及回收裝置》標準,并參考了其他品牌的產品,自主研發了SF6氣體回收充氣裝置，本裝置具備有抽真空、充氣、回收和貯存等一般SF6氣體回收充氣裝置所必備的功能、安裝和維修時所必備的用來回收和處理SF6氣體的裝置.
本裝置適用于電氣設備制造部門生產使用，同時適用于110KV～百萬伏 GIS開關的現場安裝和維護使用。
1.采用冷凍液化法設計原理
2.制冷壓縮機為原裝進口的法國美優樂全封閉制冷壓縮機
3.SF6壓縮機為美國獨資企業生產的半封閉壓縮機(艾默生-谷輪品牌)
4.真空泵可選配德國原產Busch 100 m3/h 、德國獨資 Leybold D60T 60 m3/h 、日本等品牌的真空泵，以及國產經久考驗、結實耐用、性價比極高的雙級15 L/s真空泵。
5.雙容器系統，SF6可液化，并可灌裝鋼瓶，灌裝量不小于50kg。單容器的回收裝置灌瓶量不小于30kg。
6.雙容器系統擁有獨創的SF6汽化方式，利用較高溫度的高壓的SF6氣體，強制將低溫低壓的SF6液體充灌入鋼瓶，用時短，充灌量大。
7.使用柱式液位計，SF6液位指示直觀準確。液位有背光指示，清晰明了。
8.液態儲存容器內置有大功率SF6汽化電加熱器。使用時自動進行溫度控制，使SF6充分汽化對外充氣。
9.優異的進口（美國）油霧過濾系統，確保油分達標。壓縮機潤滑油確保一年內不需添加，油位確保不下降。
10.分子篩干燥系統性能可靠。分子篩再生時不需解體、拆裝及更換，使用方便，僅需對分子篩干燥器進行自再生操作，干燥性能即可恢復如初。每次再生后水分可降為≤40PPM/V。
11.所有球閥采用美國swagelok工作原理，密封元件具有自動補償性能。切實應用于真空、壓力工況
12.定制的相序保護裝置，耐壓高達500V, 極大提高可靠性
13.三相制電源，中線不是必須的，整機配置漏電保護器。
14.流程圖繪于面板，操作方便直觀，全部使用球閥，開與關狀態明確。
15.采用風冷、移動式，可在無水源情況下使用。
16.真空計為數字顯示皮拉尼真空計。
型 號
HKLH-14Y/15/180G(350G)
HKLH-19Y/18/180G(350G)
HKLH-36Y10/15/600
型 式
冷凍液化,風冷,手推移動式
工作環境溫度
-10℃～40℃
初壓力(MPa)
0.8
回收
終壓力(MPa)
≤0.053
≤0.001(負壓回收)
1m3容積所需時間(h/m3)*
≤0.4
≤0.35
≤1(負壓回收)
初壓力(Pa)
≤133
充氣
終壓力(MPa)
0.7
1m3容積所需時間(h/m3 )
≤0.2
抽真空從0.1MPa至133Pa需時間 (h/m3)**
≤0.25
≤0.25
≤0.25
極 限 真 空 (Pa)
≤10
真空保持從133Pa經24小時上升值(Pa)
≤400
年 泄 漏 率
≤0.5%
回收后SF6
氣體純度
水分(PPM/V)***
≤60
油分(PPM/W)
≤10
塵埃粒徑（μm）
≤1
貯
貯存方式
液態
存
壓力(MPa)
3.9
容
容積(L)
220(390)
220(390)
600
器
貯液量
220(390)
220(390)
600
液化方式
冷凍液化
汽化方式
電加熱
干燥過濾器再生方式
真空加熱活化再生
電源
三相 3Φ 380V
總功率(kW)
≤11
噪聲dB(A)
≤75
外形尺寸
1950×1150×1800 ，降低了系統的工作壓力 ，大大提高了回收的工作效率。 。 ，應用于SF6等鹵素氣體，具有耐氟特性 ，保證無泄露 。，確保真空壓力兩不漏，為真空、壓力兩用的專用球閥
。（也可選用美國swagelok原裝球閥）
。
。
詳細參數
SF6氣體回收充氣裝置主要性能特點：
