產品特點

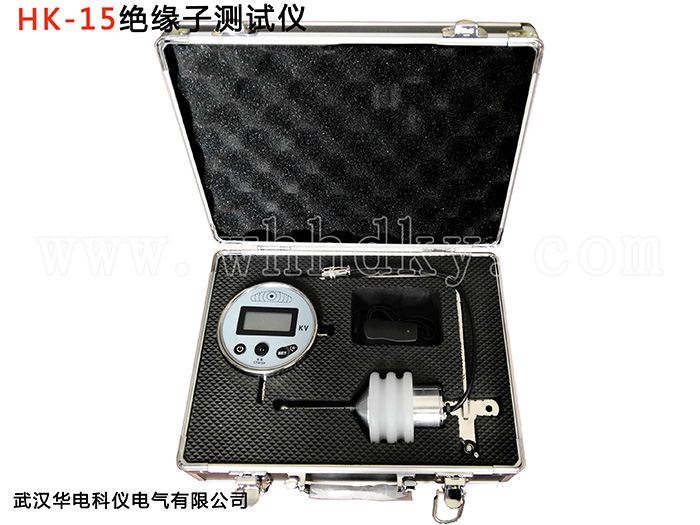

HK-15型絕緣子分布電壓測量表采用靜電感應式結構

，將被測電壓變換成電場信號進行測量。因而阻抗高，對于被測量系統的影響最小。被測出的信號經儀器內部電路放大處理，最后以電壓值的形式，由LCD數字顯示輸出。因此測量操作迅速

，簡單明了

。

根據DL/T628-2005電力行業標準

，輸電線路絕緣子分布電壓規范性標準見附表。各種電壓等級的絕緣子分布電壓不小于正常分布電壓，見表一。

表一  各種電壓等級的絕緣子分布電壓不小于正常分布電壓表

35KV	一般正常分布電壓不小于3.5KV
110KV	一般正常分布電壓不小于4KV
220KV	一般正常分布電壓不小于5KV
330KV	一般正常分布電壓不小于5KV
500KV	一般正常分布電壓不小于6KV

如果絕緣子損壞，則其上的電壓必定低于正常的電壓

，故認為能承受工作電壓的絕緣子為好絕緣子。

HK-15型絕緣子分布電壓測量表在使用時，若顯示電壓值大于正常分布電壓

，則認為此絕緣子正常。若顯示電壓值小于正常分布電壓，則認為此絕緣子為劣質絕緣子。各種電壓等級的絕緣子串分布電壓值見附表。

HK-15型絕緣子分布電壓測量表的內部電路采用低功耗設計，使用時極省電

。全部電路均安裝于屏蔽盒內。

技術參數

1. 測量范圍：1~30KV

2. 精    度：1級

3. 極間耐壓：30KV

4. 極間電容：2Pf

5. 輸出形式：液晶數字顯示

6. 電    源：DC9V  6F22×1節（200）小時

7. 外 體 積：310mm×230mm×110mm（不包括續接桿）

8. 重    量：500g
