主頁 > 產品中心 > 避雷器及絕緣子測試儀 > HK-W1300 無線絕緣子測試儀

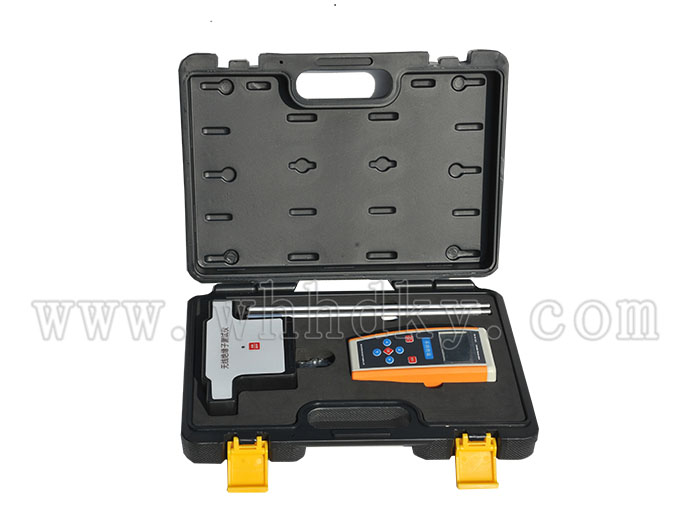

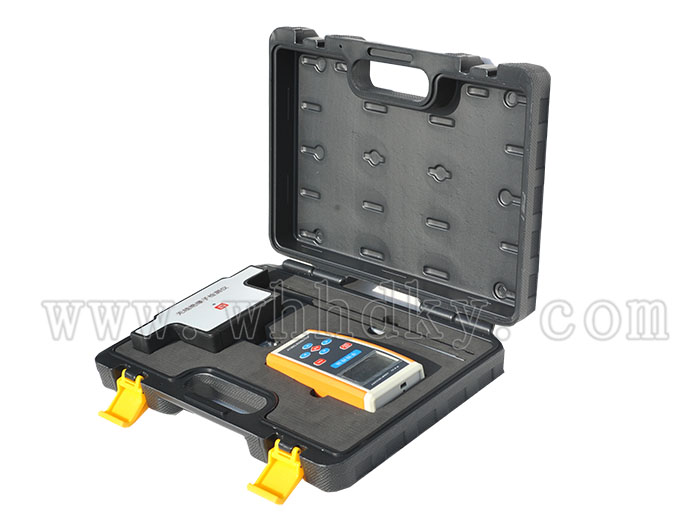

HK-W1300 無線絕緣子測試儀

設備名稱：無線絕緣子測試儀型號：HK-W1300數量：1臺套生產廠家：武漢華電科儀電氣有限公司關鍵詞：氧化鋅避雷器帶電測試儀

、氧化鋅避雷器特性測試儀

、無線絕緣子測試儀

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HK-W1300 無線絕緣子測試儀產品概述

1.1 常規用途

“HK-W1300 無線絕緣子測試儀”是根據用戶實際操作和現場使用情況

，結合用戶提出要求，通過大量現場試驗

，研制的新型絕緣子測試儀器

。本儀器用于測試帶電的懸式絕緣子或?qū)嶒?yàn)室檢測懸式絕緣子的分布電壓

，能有效發現絕緣子內部隱蔽故障

，提高電網系統運行的可靠性，提高線路工作人員進行帶電測試的工作效率

。

本產品采用無線傳輸

，探測器和手持終端通信距離可達100m以上，使測量過程真正達到安全可靠

、快速準確

。此外

，該儀器具備極強的抗干擾性，完全符合(EMC)標準要求

，適應各種電磁場干擾場合

。

1.2 安全事項

★ 采用無線測量技術。

★ 請遵守并按規定使用本產品
，確保儀器的安全運行
。

★ 遵守國家電力工業的安全工器具預防性試驗安全規程。

★ 特別重視對高壓帶電線路上或靠近高壓線路上工作人員的培訓考核

。

★ 在帶電設備上作業

，必須通過絕緣操作桿進行。

附：關于“無線絕緣子測試儀”的絕緣桿的安全使用長度和試驗標準

。

（摘自“國家電網公司電力安全工作規程”）

功能特點

產品信息

2.1 突出優勢

Ø 運行電壓：35 - 1000KV，不同電壓等級均適用

Ø 測量電壓范圍：0 - 40kV（特殊電壓可定制）

Ø 測量誤差：≤±1%

Ø 采樣速率：10次／秒

Ø 日期時間設置：調整日期和時間

，便于用戶瀏覽

、查看歷史數據

Ø 背光時間設置：常亮、常滅

、0-999分鐘內可自行設置

Ø 自動關機設置：從不

、0-999分鐘內可自行設置

Ø 手持終端與探測器的傳輸距離為≤100m

Ø 多模式設計，適用性更強

，更安全

、更方便

Ø 萬向接頭設計，可根據絕緣子串的懸掛方位

，靈活地調整測量方向

Ø 雙重屏蔽

，抗干擾性極強，完全符合EMC標準

Ø 獨有的人機交互界面

，簡便操作

使用簡述

按下探測器的電源開關

，LED綠燈閃亮，把探測器底部的萬向接頭固定在伸縮絕緣桿上

，并根據現場情況伸展定位到合適的長度

，調整好測量方向，將探測器A

、B探頭直接接觸被測絕緣子（運行電壓中）兩端的金具部分

，即可從手持終端顯示屏上，讀取并保存實時測量的電壓值

。

供電方式

手持終端在開機狀態下

，會自動提示剩余電量！

如剩余電量低

，請更換電池后再使用

。

★ 手持終端后蓋板取下更換：5號AA堿性電池1.5V

，數量2節。

★ 探測器底蓋板取下更換：7號AA堿性電池1.5V

，數量2節

。

詳細參數

技術指標

測量電壓范圍	0 - 40kV（特殊電壓可定制）
測量誤差	±1%
分辨率	分辨率0.01kV
采樣速率	10次/秒
工作電流	≤120mA（手持終端），≤40mA（探測器）
電源供電	2節1.5V 5號干電池（手持終端） 2節1.5V 7號干電池（探測器）
可持續工作時間	≥12小時
探測器和手持終端視距傳輸距離	≥100m（充足電源）
顯示	正顯液晶顯示屏，陽光下可清晰顯示
工作溫度	-35℃---+60℃
儲存溫度	-40℃---+65℃
相對濕度	≤90％ RH 不結露
