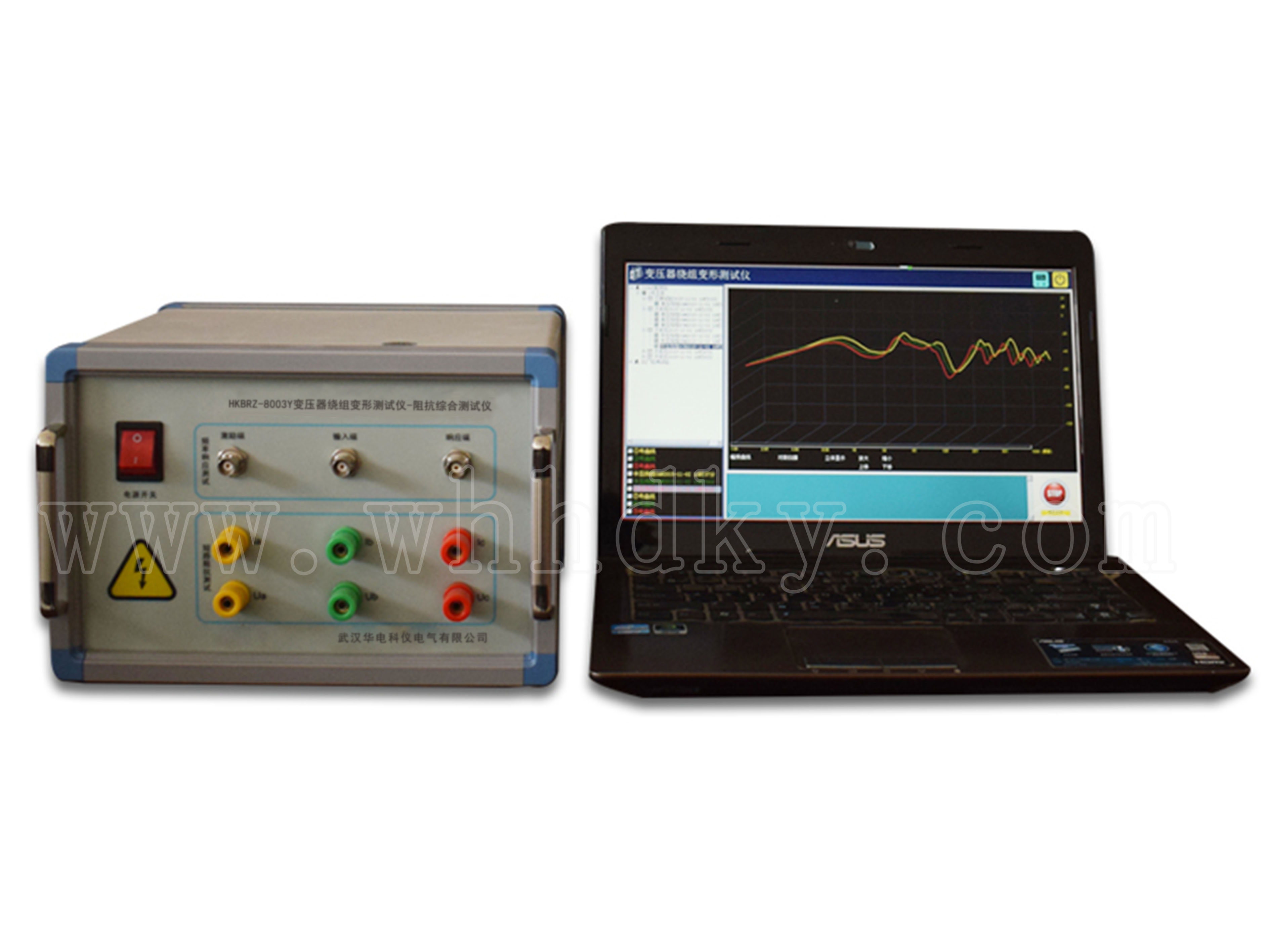

HKBRZ-8003Y變壓器繞組變形測試儀 產品簡介：
變壓器繞組變形綜合測試儀具有頻率響應法和低電壓短路阻抗法兩種測試方法，用兩種不同的方法對電力變壓器繞組進行測量，全面反映變壓器的繞組特性，更加準確地分析、診斷繞組變形情況。頻響法和阻抗法兩種設備完美合成，節省測試時間，提高工作效率。
變壓器繞組變形綜合測試儀（頻率響應法）用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等永久變形現象，這樣將嚴重影響變壓器的安全運行。按國家電力行業標準DL/T911－2016采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。

1. 頻響法采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩
   、拆裝的情況下
   ，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器
   ，準確測量繞組的扭曲

   、鼓包或移位等變形情況。
2. 頻響法測量速度快
   ，對單個繞組測量時間1-2分鐘

   。
3. 頻響法頻率精度非常高，精度高于0.001%
   。
4. 頻響法采用數字化頻率合成
   ，頻率穩定性更高。
5. 頻響法采用5000V電壓隔離
   、充分保護測試電腦安全

   。
6. 頻響法可同時加載 9 條曲線
   ，各條曲線相關參數自動計算，自動診斷繞組的變形情況

   ，給出診斷的參考結論

   。
7. 頻響法采用分析軟件功能強大，軟件
   、硬件指標滿足DL/T911-2016標準

   。
8. 短路阻抗法不用外接調壓源，采用市電AC220V低壓電源
   ，便可三相自動測試
   。自動對變壓器的AB、BC
   、CA高壓繞組施加電壓
   ，同步采集數據，自動計算出阻抗誤差百分比
   ，測試結果非常直觀
   。
9. 短路阻抗法適用于任意大小容量的變壓器的阻抗測試。
10. 短路阻抗法測試過程中顯示測試電流
    、測試電壓的波形圖譜
    ，方便實時監測測試情況。
11. 短路阻抗法具有測量電感的功能
    。
12. 采用windows平臺
    ，兼容Window 2000/Window XP/Windows7/windows8。
13. 采用數據庫保存測試數據
    ，對測試數據的管理簡潔方便
    。
14. 軟件管理功能強大，充分考慮現場使用的需要
    ，測量數據自動存盤

    、自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告

    。
15. 軟件智能化程度高
    ，在輸入、輸出信號連接好之后

    ，只需要按一個鍵就可以完成測量工作

    。
16. 軟件界面簡潔直觀，分析
    、存儲

    、報告導出、打印等菜單

    ，只有完成當前一步方自動彈出下一步所需菜單

    ，更加方便

    。

l 測量速度：?jiǎn)蜗嗬@組1分鐘-2分鐘
l 輸出電壓：Vpp-25V，測試中自動調整
l 輸出阻抗：50Ω
l 輸入阻抗：1MΩ （響應通道內置50Ω匹配電阻）
l 掃頻范圍：10Hz－2MHz
l 頻率精度： 0.001%
l 掃頻方式：線性或?qū)��?shù)
