          主頁 > 產品中心 > 變壓器檢測儀 >

















            •

            •

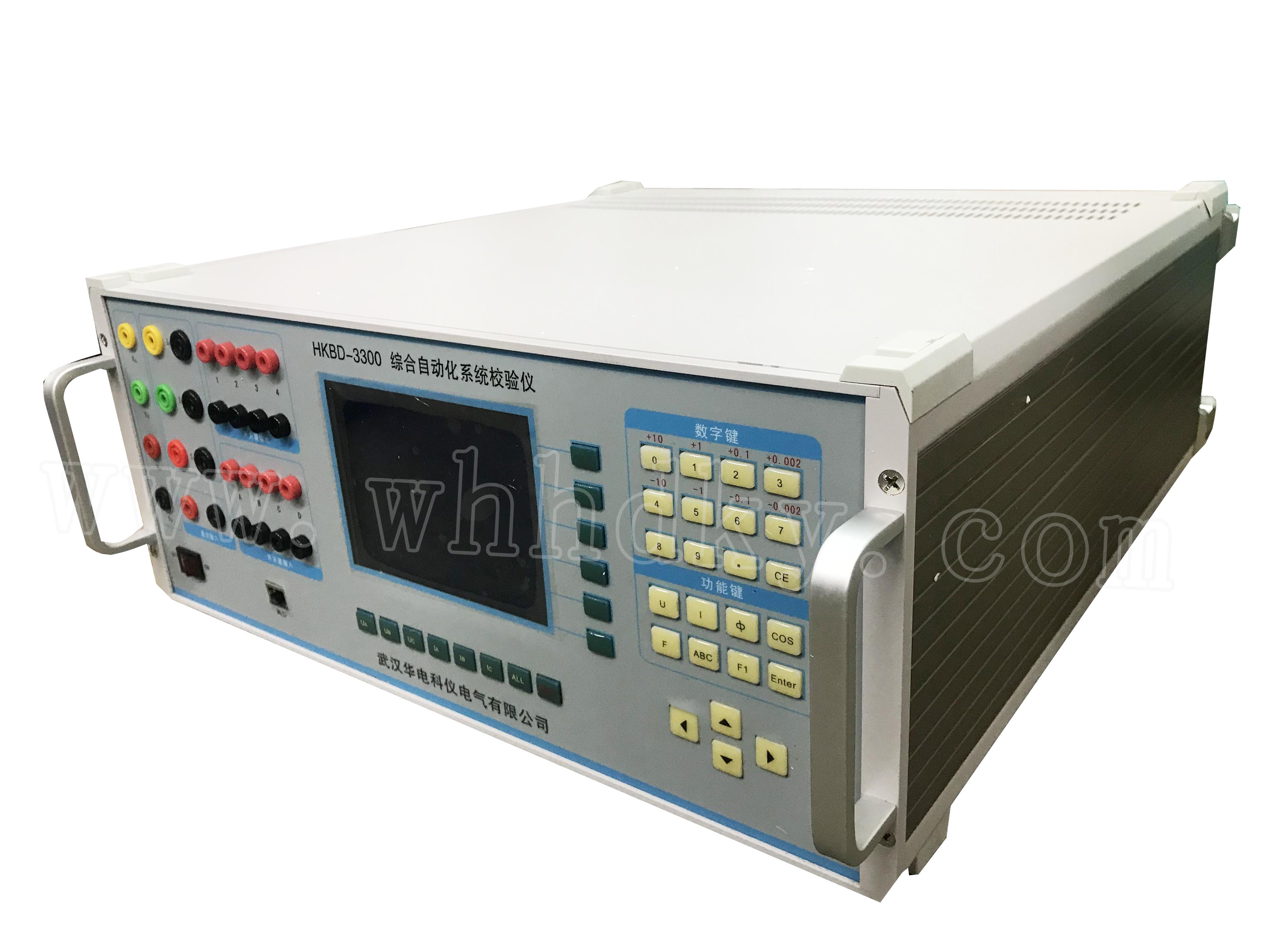

          HKBD-3300變電站綜合自動化系統檢定裝置



           設備名稱：變動站綜合自動化系統檢定裝置
型    號：HKBD-3300
數    量：1臺套
生產廠家：武漢華電科儀電氣有限公司





          咨詢熱線：027-88933327


























          產品概述




           HKBD-3300變電站綜合自動化系統檢定裝置產品簡介：

HKBD-3300變電站綜合自動化系統檢定裝置是我公司應用最新科研成果推出的高技術產品
          。該產品引用先進的設計理念
          ，采用強大的DSP數字處理系統及高精度A/D
          、D/A轉換器
            ，采納用戶的使用心得
          ，集多年電測儀器研發之大成。功能強大
          ，表源一體
          ，可以檢驗交流采樣裝置、交流采樣遠動終端（RTU）和各種電測量變送器
          ，檢驗項目和檢驗方法符合交流采樣遠動終端技術條件
          、GB/T13850-1998交流電量轉換為模擬量或數字量信號的電測量變送器、JJG（電力）01-94電測量變送器檢定規程等標準的要求















          功能特點




          2．1 交流采樣裝置及交流采樣遠動終端（RTU）檢驗

按照GB/T13729-2002和DL/T630-1997的要求對RTU進行檢驗
          。

2．1．1交直流模擬量輸入檢驗

可以進行的檢驗項目有：外觀檢查（編輯方式）
          、絕緣電阻測定（編輯方式）、工頻耐壓試驗（編輯方式）
          、基本誤差測定
          、遙測信息響應時間測定、各種影響量引起的改變量測定
          、與主站通信正確性試驗
          、遙測掃描周期試驗等。

2．1．2狀態量輸入檢驗

可以進行遙信輸入信號與顯示終端遙信狀態一致性試驗
          ，事件順序記錄正確性及分辨率試驗
          ，遙信變位響應時間測試、與主站通信正確性試驗
          。

2．1．3遙控執行檢驗

可以測定各路遙控執行功能是否正常
          ，輸出繼電器接點的容量是否符合要求。

2．1．4遙調功能檢驗

可以測定各路遙調功能是否正常
          ，遙調輸出模擬量的準確度是否符合要求
          。

2．1．5數字量輸入測試檢驗

可以進行輸入數字量與顯示終端顯示數字一致性試驗，與主站通信正確性試驗
          。

2．1．6脈沖輸入檢驗

可以進行輸入脈沖數與終端脈沖計數值一致性試驗
          ，與主站通信正確性試驗。

2．2電量變送器檢定

2．2．1可以檢定的變送器

可以檢定各種交直流變送器
          ，包括：交流電壓及交流電壓組合變送器
          、交流電流及交流電流組合變送器、直流電壓變送器
          、直流電流變送器
          、三相三線（三相四線）有功功率變送器
          、無功功率變送器、有功無功功率組合變送器
          、有功電能變送器
          、無功電能變送器、相位變送器
          、功率因數變送器
          、頻率變送器等。

2．2．2可以完成的檢定項目

可以按照JJG（電力）01-94的要求對變送器進行全部項目的檢定
          ，包括：外觀檢查（編輯方式）
          、基本誤差測定、輸出紋波含量測定
          、絕緣電阻測定（編輯方式）
          、工頻耐壓試驗（編輯方式）、響應時間測定
          、各種影響量引起的改變量測定等
          。

2．3交直流功率源

本裝置可以輸出交直流電壓電流，裝置等級0.05
          ，可提供交直流電流標準
          、交直流電壓標準、功率標準
          、相位標準
          、功率因數標準、頻率標準
          、電能標準
          。輸出方式和輸出電量可以任意設置。

2．4數據管理

可以保存RTU試驗數據和電量變送器試驗數據
          ，進行查詢
          、瀏覽、打印
          、刪除等操作
          。被檢RTU參數和被檢變送器參數永久保存，以便檢驗時調出
          ，減少錄入工作量
          。















          詳細參數




          ● 交流電壓量程：0～600V；調節范圍：0～120%
          ；準確度等級：0.05級。

● 直流電壓量程：75mV
          ；0～400V
          ；調節范圍：0～120%
          ；準確度等級：0.05級。

● 交流電流量程：0～25A
          ；調節范圍：0～120%
          ；準確度等級：0.05級。

● 直流電流量程：0～20mA
          。

● 狀態量標稱電壓值為24V\48V\110V\220V
            ；

● 狀態量路數：有8 個獨立輸出。每個開關工作電流≤5A
            ；開→關或關→開≤10uS

● 脈沖量輸出

頻率：0～5kHz 可調
            ；

脈寬：1ms～100ms 可調；

電平：0～5V
            ，0～12V 或0～24V
            ；

脈沖數：輸出脈沖數可以設置。

● 遙控執行指示

遙調誤差測試：直流0—20mA 測試通道
            ，精度優于0.05%
            ；

● 信息響應時間測量

測量項目：變送器響應時間；遙信變位傳送時間
            ；遙測信息傳送時間
            ；遙測掃描周期;

測量誤差：±50ms；

● 遠動通訊接口

RS-232
            ，RS-485
            ，RS-422，網口
          。

● 遠動規約

循環式（CDT）遠動規約應符合DL 451-91
          ；

問答式（POLLING）遠動規約應符合DL/T 634.5101-2002、DL/T634.5104-2002

支持IEC61850或DL/T860規約
          。

● 環境條件

工作溫度：0℃ ～40℃
          ；

相對濕度：≤ 85%；

儲存條件：-30℃～ 60℃
          。

● 工作電源

AC220V±15%















          產品證書

















          操作視頻

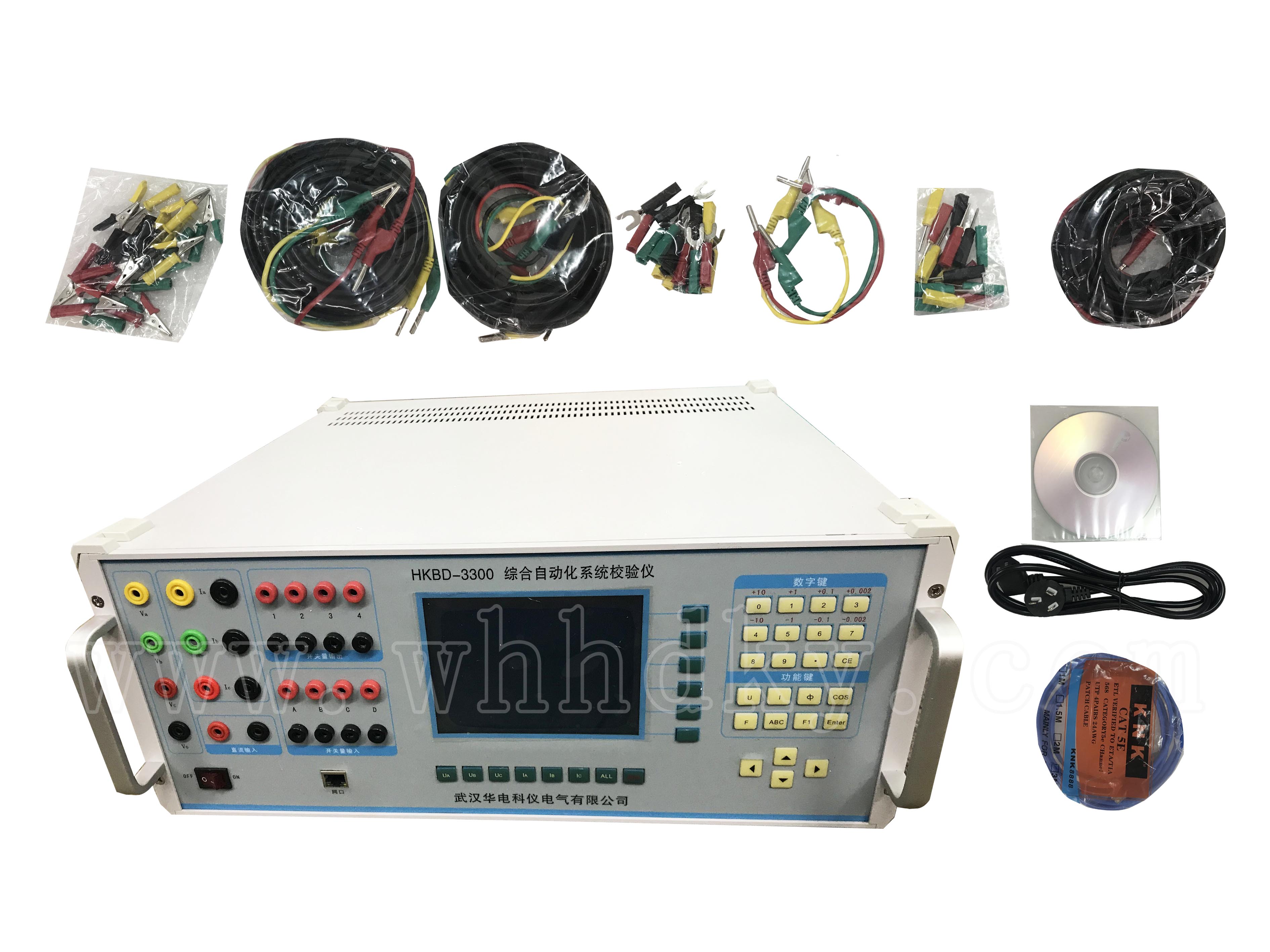

          附件
