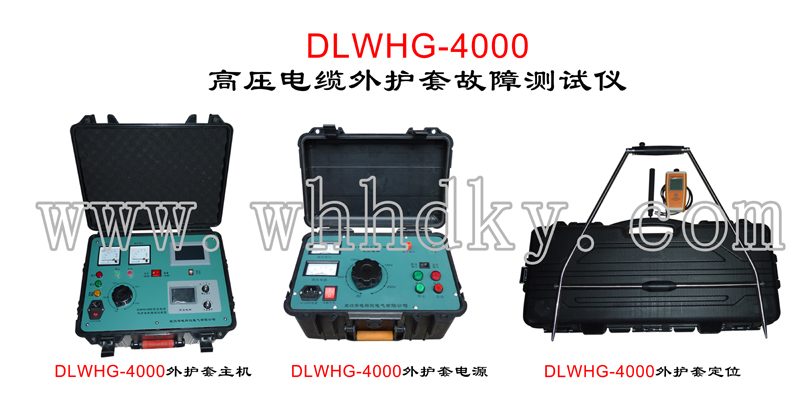

DLWHG-4000高壓電纜外護套故障測試儀主要性能特點：

1. 主機采用新型高壓智能電橋

，只需要輸入電纜全長，測試完畢彩色液晶屏直接顯示故障距離及故障/全長的比例等信息，操作簡便

，無需人工計算

。

2. 主機采用大功率高壓直流信號源，可用于護層直流耐壓試驗及高阻接地故障的燒穿

。具有高壓試驗完自動放電功能，使用安全可靠。

3. 護層故障定位電源采用優質技術

，體積小重量輕，輸出功率大。

4. 數字式故障定位接收器具有信號波形顯示

、故障點方向指示等功能。抗干擾能力強，簡單直觀。

5.接收跨步電壓的A字架折疊式設計，便于攜帶

。

DLWHG-4000高壓電纜外護套故障測試儀主要技術指標：

總體定位精度

    利用高壓智能電橋測距誤差：±0.2%L+1m

    利用跨步電壓法精測定點誤差：±20cm

1

、主機：

  輸出電壓：DC 0～10KV可調

  輸出電流：0～100mA可調

  最大輸出功率：1kW

  電源：AC 220V，50Hz

，6A

  使用條件：溫度: -20—40℃

；濕度10-90％RH

；海拔<4500m

  體積：480mm×370mm×320mm。

  質量：20kg

。

2

、 護層故障定位電源技術參數

輸出電壓：DC 0～2Kv

輸出電流：0～1000mA

     工作電源：AC220V/50Hz

   體積：333mm×236mm×176mm

   重量：12kg

3、 數字式故障定位接收器（含手持接收盒及A字架）

    信號接收模式：跨步電壓信號

，A字架輸入

   最高檢測靈敏度：跨步電壓信號0.1mV

；

   顯示功能：陽光下可視LCD

   顯示信號波形、故障點方向

、信號強度等。

    電源：2節5號電池供電，使用時間大于10小時

   體積：接收盒：160mm×75mm×35mm
