電纜故障測試中設備的配置是十分重要的

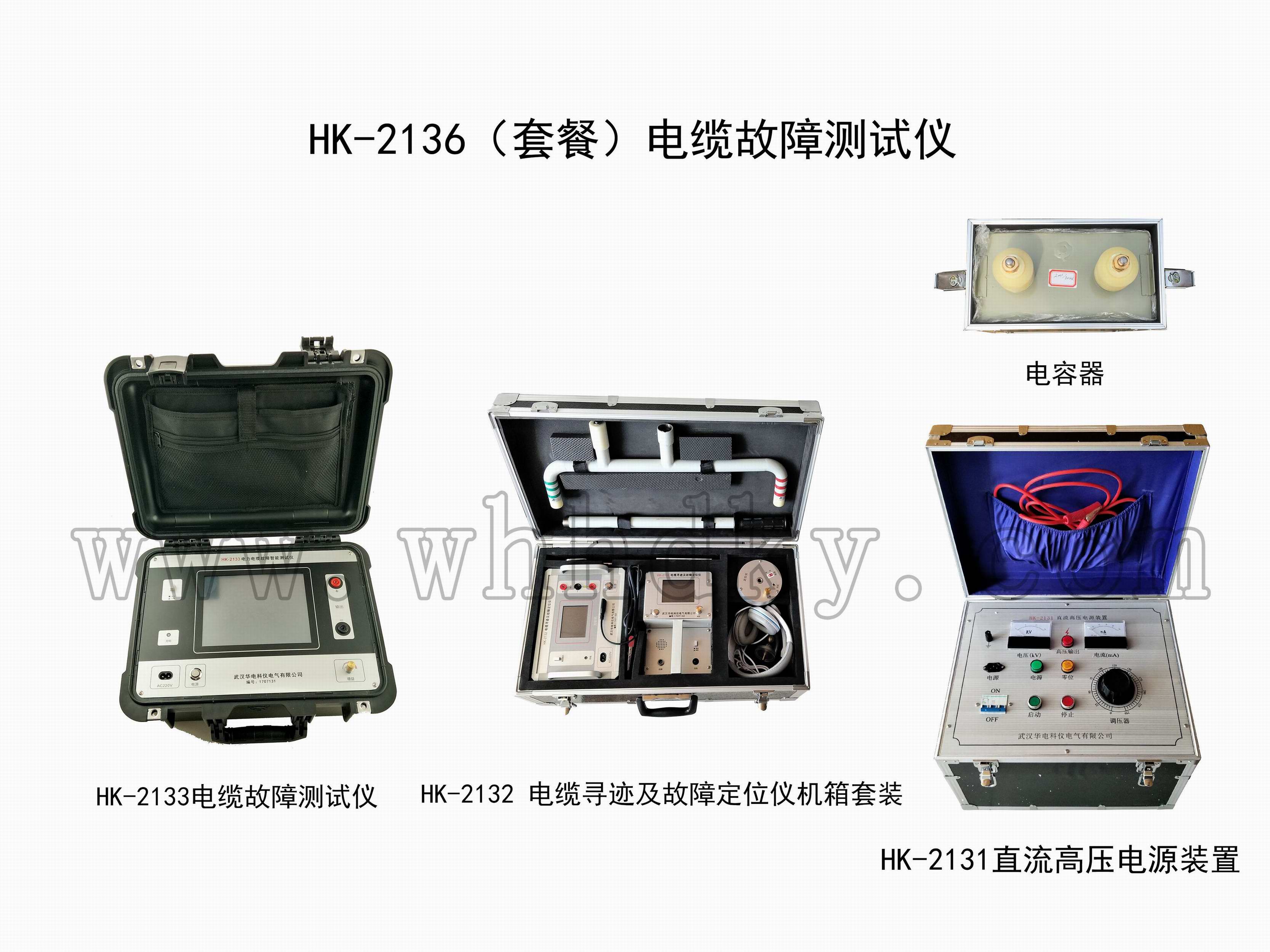

電纜故障測試配置選型：
型號
參數配置
HK-2133
粗測設備：智能電纜故障檢測儀主機，用于電纜故障測試的粗測，在故障電纜的一端測試，用于故障點的初步定位。
HK-2132
精確定點設備：數顯同步接收定點儀，用于精確定位電纜的故障點（同步定點儀）
選配 HK-2131
超輕型高頻高壓信號發生器：配合定點儀用于查找地埋電纜的路徑，用于高壓放電和電壓采樣，用于高壓電壓，高壓電流信號的取樣。，沒有滿足電纜測試中合適的配置，將會給實際的測試工作帶來很大的困難，現就設備的配置要求如下，為需要采購的單位和人員提供參考如下：

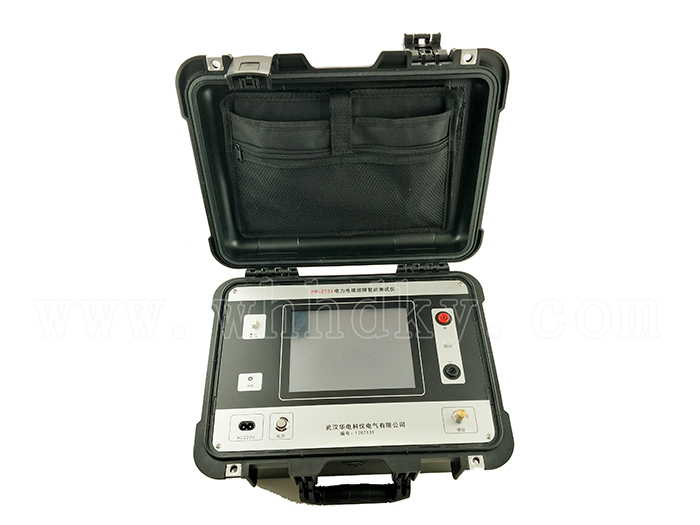

一、HK-2133電纜故障測試儀主機
¨ 功能齊全
測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法探測，可測試電纜的各種故障，尤其對電纜的閃絡及高阻故障可無需燒穿而直接測試。如配備聲測法定點儀，可準確測定故障的精確位置。
¨ 測試精度高
儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m。
¨ 智能化程度高
測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練。
¨ 具有波形及參數存儲，調出功能
采用非易失性器件
¨ 具有雙蹤顯示功能
可將故障電纜的測試波形與正常波形進行對比，有利于對故障進一步判斷
¨ 具有波形擴展比例功能
改變波形比例
¨ 可任意改變雙光標的位置
¨ 具有根據不同的被測電纜隨時修改傳播速度功能
¨ 小體積便攜式外形，內裝可充電的電池供電

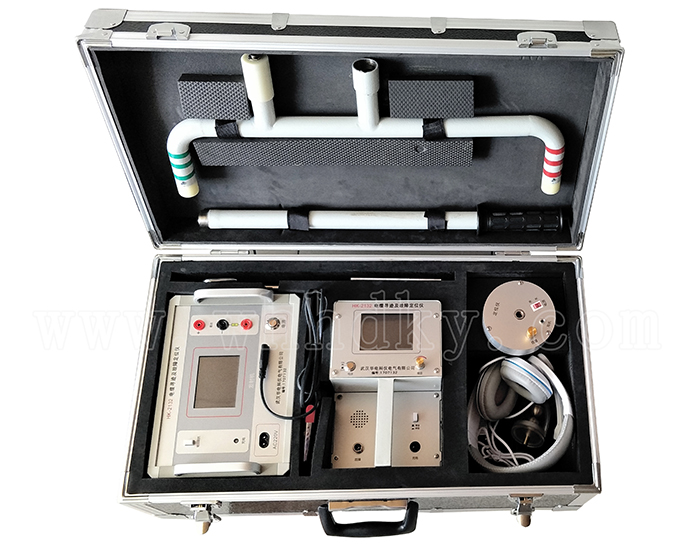

二、HK-2132電纜尋跡及故障定位儀
¨ 接收靈敏度高
¨ 靜態漂移低
¨ 定位精度高
¨ 抗干擾能力強
¨ 液晶屏顯示信號及狀態
¨ 內置鋰電池供電
三

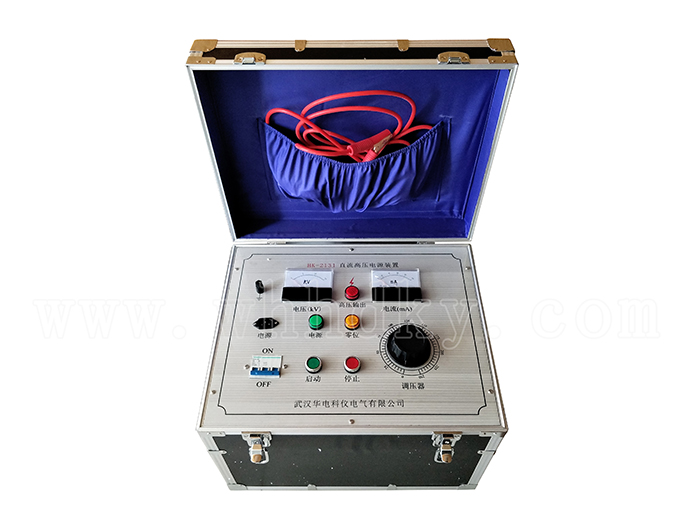

HK-2131直流高壓裝置是電纜故障檢測系統的組成部分，用于當使用沖擊閃絡法檢測高阻故障時的輔助高壓電源
一
¨ 應用范圍及用途
儀器可測試各種型號的電力電纜（電壓等級1KV～35KV）和市話電纜、調頻通信電纜
¨ 最遠測試距離：15Km (明線可達100千米)
¨ 探測盲區： 1m
¨ 讀數分辨率： 1m
¨ 功耗： 5VA
¨ 使用條件：環境溫度 0℃～＋40℃
極限溫度�。�10℃～＋50℃）
相對濕度 40℃（20～90）%RH
大氣壓強 （86～106）Kpa
¨ 體積：275×220×160mm3
¨ 重量：1.8kg
二、HK-2132電纜尋跡及故障定位儀
¨ 尋跡定位距離：市話電纜為3km，其它線纜可達20km
¨ 定位阻抗范圍：0~5MΩ
¨ 定位精度：<±10cm
¨ 埋深探測：<3m
三、HK-2131直流高壓裝置（選配 ）
¨ 輸入電源：AC 220V，50Hz
¨ 輸出電壓：DC 0~15kV
¨ 額定功率：1kVA
¨ 環境溫度：0~40oC
¨ 環境濕度：<75%RH
¨ 海拔高度：<1000m
¨ 絕緣等級：A級
¨ 尺寸：430×540×410 mm
¨ 重量：30.5 k，關機后波形、數據不易失。。。，可擴展波形進行精確測試。，直接顯示故障點與測試點的直接距離或相對距離。，方便攜帶和使用。，并配有充電器、HK-2131直流高壓裝置（選配 ）
。
詳細參數
、HK-2133電纜故障測試儀主機
、同軸電纜及金屬架空線路上發生的短路
、接地、高阻泄漏，高阻閃絡性故障和電纜的斷線
、接觸不良等故障。并可測試電纜的長度和電波在電纜上的傳播速度。
