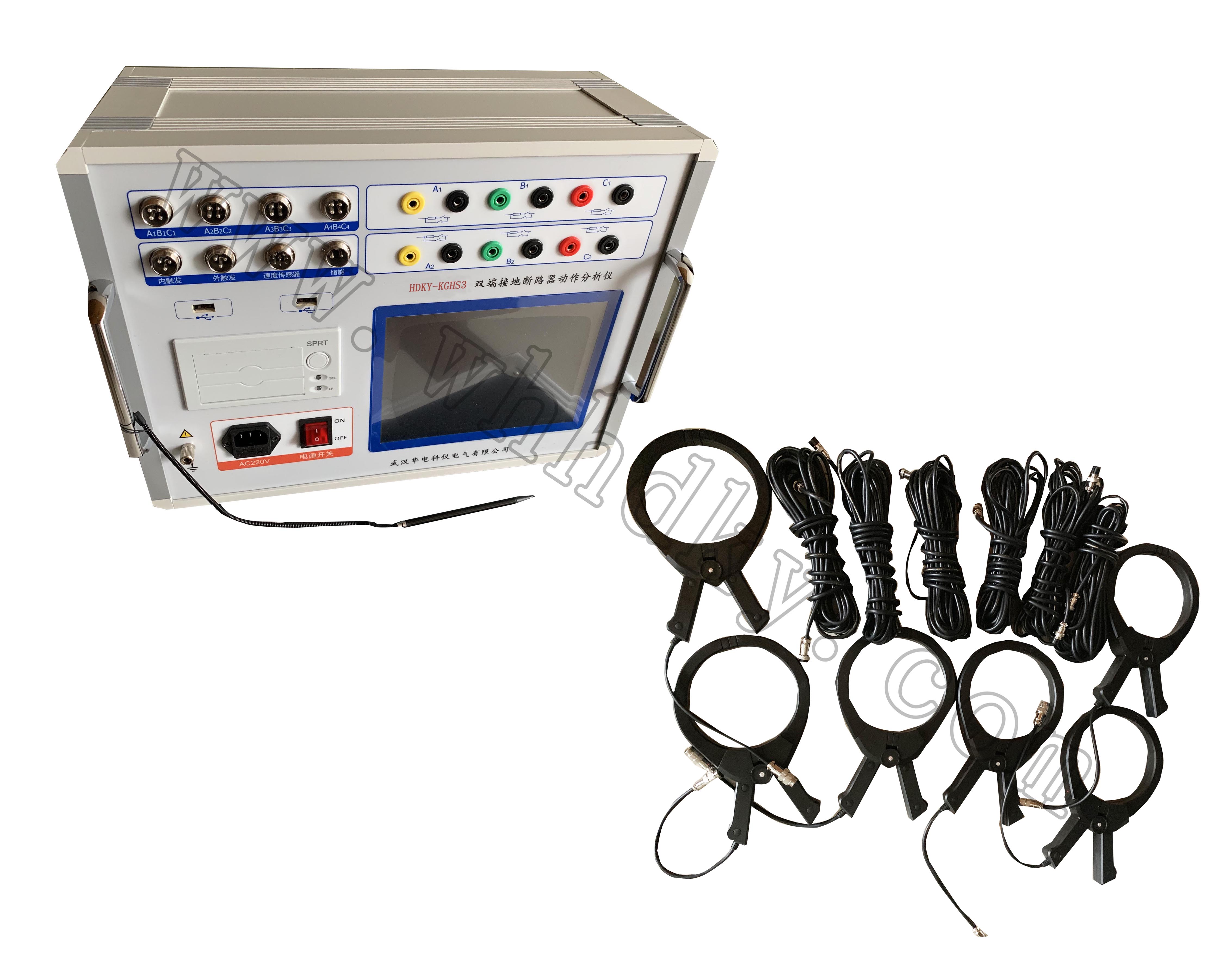

HDKY-KGHS3雙端接地斷路器動作分析儀

隨著社會的發展，人們對用電的安全可靠性要求越來越高

，高壓斷路器在電力系統中擔負著控制和保護的雙重任務

，其性能的優劣直接關系到電力系統的安全運行

。機械特性參數是判斷斷路器性能的重要參數之一

。 HDKY-KGHS3 雙端接地斷路器動作分析儀即（高壓開關機

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HDKY-KGHS3雙端接地斷路器動作分析儀產品介紹：
HDKY-KGHS3雙端接地斷路器動作分析儀為進行各類斷路器動態分析提供了方便

，能夠準確地測量出各種電壓等級的少油

、多油

、真空、六氟化硫等高壓斷路器的機械動特性參數

。高壓斷路器在電力系統中擔負著控制和保護的雙重任務

，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一

。

功能特點

⑴

、本儀器為嵌入式工控機，主板基于CortexTM-A8

，主頻1GHZ

，閃存1GB，開機速度快僅需16秒

。8.4寸彩色大屏

，windows操作系統，人性化操作界面直觀

，觸摸屏

，支持中英文輸入，便于現場操作人員使用

。
⑵

、高速熱敏打印機

，方便現場打印測試數據

。
⑶、機內集成式操作電源

，無須現場二次電源

，使用方便快捷

。可提供DC10～260V可調電源

，電流20A

。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗

。
⑷

、配備直線傳感器、旋轉傳感器

、萬能傳感器以及支架

、專用固定多功能接頭，安裝極為方便

，簡捷

。
⑸、適用于國內外生產的所有型號的SF6開關

、GIS組合電器

、真空開關、油開關

。
⑹

、開關動作一次，得到所有數據及圖形

。
⑺

、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘

，便于存檔

。
⑻、配備U盤接口

，可直接把數據保存到U盤

，上傳到計算機進行分析、保存

。
⑼

、同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口

、6路合閘電阻

。
⑽、內含包絡線

，通過多臺（2-10臺）開關測試的數值

，生成標準包絡線，進行分析對比

，還能進行開關震動頻率分析

。
⑾

、內部抗干擾電路可滿足500KV變電站內可靠使用。

詳細參數

1．時間測量：
              12路固有分閘（合閘）時間
              分閘（合閘）相內不同期
              分閘（合閘）相間不同期
              合閘（分閘）彈跳時間（彈跳次數）
              測試范圍：0.01ms～20s

，分辨率：0.01ms,
測試范圍：20s～200s

，分辨率：0.1ms,
在200ms以內準確率：(0.1%t±0.1)ms
2. 合閘電阻測量：
3/6路固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘電阻投入時間、電阻值
3. 測量范圍：30～10KΩ,分辨率0.1Ω

，準確度：≤1%±2個字
4.雙端接地開關測量：
           3路固有分閘（合閘）時間
               分閘（合閘）相內不同期
               合閘（分閘）彈跳時間及波形
5. 重合閘測量：合分

、分合、分合分
6．速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
7. 測速范圍：1mm傳感器 0.01～25.00m/s

，
                0.1mm傳感器 0.001～20.0m/s
                0.5°角度傳感器 1周波/ 0.5°
8．行程測量：動觸頭行程（行程）
                接觸行程（開距）
                超程
9.行程傳感器：直線傳感器：50mm

，測量范圍：0-50mm，分辨率:0.1mm
加速度傳感器測量范圍：0-600mm

，分辨率：0.1mm
360線傳感器：360о

，測量范圍：0-1000mm，分辨率：0.1mm
直線傳感器：300mm

，測量范圍：0-300mm

，分辨率:0.1mm（選配）
直線傳感器：500mm，測量范圍：0-500mm

，分辨率:0.1mm（選配）
直線傳感器：1000mm

，測量范圍：0-1000mm，分辨率:0.1mm（選配）
激光傳感器測量范圍：0-300mm

，分辨率：0.1mm（選配）
10. 線圈電流測量范圍：0～40A,最小分辨率：0.01A

。
11．儀器電源：AC/DC 220V ± 10%；50Hz ± 2%
12．內觸發電源：輸出DC10～260V連續可調
輸出電流：220V電壓以下≤ 20A（短時）

，110V電壓以下≤ 30A（短時）
13.外觸發：觸發電壓AC/DC10V～300V

，電流：≤ 120A(短時)
14. 隔離開關測量范圍：
⑴、電壓輸出：DC10～260V（可調）

；
⑵
