HKWR-20A大型地網參數綜合測試系統產品介紹：

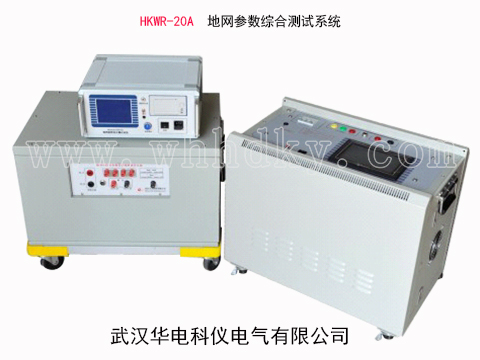

HKWR-20A大型地網參數綜合測試系統
，采用接近于工頻的異頻試驗電流（最靠近工頻的測試頻點為47.5Hz和52.5Hz）進行測試，并應用數字信號分析和濾波技術等，有效剔除了分離干擾信號（包括工頻、諧波、高頻、以及直流分量等成分）和異頻測試信號，從而大大提高了地網參數測試的精度。采用異頻法測量地網參數
HKWR-20A大型地網參數綜合測試系統主要特點如下：
·能完成多個地網參數的分析測試，包括：接地阻抗
·獨有的頻率分離技術，能在工頻干擾和異頻測試信號為10:1的條件下分離有用異頻測試信號
·變頻試驗電源可輸出40~60Hz（以2.5Hz為間隔
·系統測試結果包括地網的接地阻抗Z
·自動判斷電流回路的阻抗
，具備電流極輔助接線斷線保護功能。·儀器采用智能化控制
，測試儀主機自動判斷測試頻率，可自動完成測試任務。·儀器采用高精度傳感器
、高精度數模轉換芯片和高性能數字信號處理器，測試信號動態范圍寬，分辨率高·儀器采用大屏幕液晶顯示，漢化菜單提示
·儀器提供儲存512組測量數據
·儀器采用穩定的正弦波信號試驗電源，電流輸出可調以滿足不同條件的地網測試
·主機選頻儀自帶大容量鋰離子電池
|
試驗電流的頻率：
|
只支持外接電源 |
|
|
測試信噪比： |
10:1（工頻信號：異頻測試信號） |
|
|
測試電流范圍： |
3A~50A（外接電源） |
|
|
電壓測試范圍 |
阻抗測試時： |
20~600V（有效值） |
|
電壓測量時： |
2mV~200mV |
|
|
阻抗測量范圍： |
0.01Ω～100Ω |
|
|
阻抗測量準確度： |
阻抗大于0.1Ω時，±1.0%讀數±0.001Ω |
|
|
電流測量范圍： |
1A~50A |
|
|
電流測量準確度： |
±0.5%讀數±0.01A |
|
|
電壓測量分辨率： |
0.01mV |
|
|
電壓測量準確度： |
200mV~600V |
|
|
供電電源： |
AC 220V±10%，50±1 Hz |
|
|
外部變頻電源 ： |
AC 380V±10% |
|
|
隔離變壓器： |
并聯輸出：400V |
|
|
串聯輸出： |
800V、15A |
|
|
外型尺寸： |
測試主機： |
350×320×150(mm) |
|
異頻電源： |
350×320×500(mm) |
|
|
耦合變壓器： |
450×400×500(mm) |
|
|
重量： |
測試主機： |
6kg |
|
異頻電源： |
25kg(15kw,更大可定制) |
|
|
耦合變壓器： |
40kg(15KVA,更大可定制) |
|
|
儀器使用環境： |
環境溫度： |
-15℃－50℃ |
|
相對濕度： |
<90% |
|
