HKDG-A低電壓動作特性測試儀產品介紹：

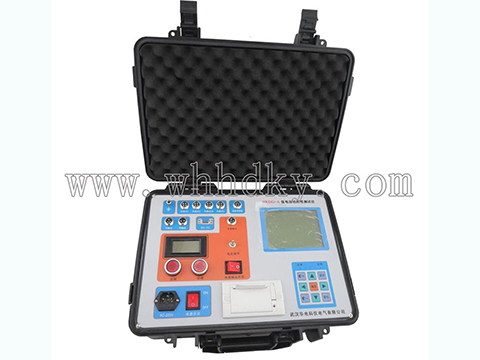

HKDG-A型低電壓動作特性測試儀
，是用于斷路器低電壓分合閘試驗的專用儀器，該儀器具有攜帶方便術語定義
1 分（合）閘時間：分（合）閘線圈上電作為計時起點，到動
、靜觸頭剛分（合）時間。2 同相同期：同相之中，分（合）閘時間最大與最小之差
。3 相間同期：三相之中
，分（合）閘時間最大與最小之差。4 平均速度：分（合）閘過程中
，動觸頭總行程的前、后各去掉10%,取中間80%，動觸頭運動的行程與時間之比。5 最大速度：分（合）閘過程中
6 剛分（合）速度：根據被測開關的制造廠不同，開關型號不同
|
○ABB-HPL550B2: |
ABB公司的550KVSF6開關; |
|
○合前分后10ms: |
部分油開關和部分SF6開關; |
|
○合分前后各5ms: |
部分油開關; |
|
○LW6型： |
LW6型SF6開關; |
|
○LW8-35型： |
LW8－35型SF6開關; |
|
○10%到斷口： |
西安開關廠生產的部分SF6開關; |
|
○同平均速度： |
沈陽開關廠生產的部分SF6開關; |
|
○LW33－126 |
LW33-126型SF6開關; |
|
○合前分后10mm: |
部分35KV真空開關; |
|
○合前分后6mm： |
部分10KV真空開關。 |
如以上幾種定義均不被采用，用戶可根據本測試儀所測量的時間行程特性曲線（行程有方向性）
1
時 間：12個斷口的固有分、合閘時間
重 合 閘：每斷口的合－分
彈 跳：每斷口的合閘彈跳時間
，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。速 度：剛分、剛合速度
，最大速度，時間－行程特性曲線。行 程：總行程
，開距，超行程，過沖行程，反彈幅值。電 流：分、合閘線圈的分
、合閘電流值、電流波形圖。動作電壓：機內提供DC30～250V/20A數字可調斷路器動作電源
，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。2
、特 點適用于國內外生產的所有型號的SF6開關
、GIS組合電器、真空開關、油開關的機械特性試驗。超強的抗干擾能力
，在500KV變電站旁路母線帶電的情況下，也能輕松試驗通用測速傳感器(選配)，直線行程速度傳感器
開關動作一次
，得到開關機械特性試驗所有數據及相應的波形圖譜。主機可存儲現場試驗數據
，機內實時時鐘，便于存檔保存試驗日期、時間。主機大屏幕
、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。中文菜單操作,使用方便。儀器內置打印機
，隨時快速打印所有數據及圖譜。儀器配有數據分析管理軟件，可與PC機聯機操作
，試驗結果可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。
|
使用環境
|
輸入電源 |
220V±10% 50Hz±10% |
|
|
大氣壓力 |
86～106kpa |
||
|
溫 度 |
－10～40℃ |
||
|
濕 度 |
≦80%RH |
||
|
安全性能 |
絕緣電阻 |
＞2MΩ |
|
|
介電強度 |
電源對機殼工頻1.5KV耐壓1分鐘 ，無閃絡與飛弧。 |
||
|
時 間： |
量程 |
4000.0ms |
|
|
分辯率 |
0.1ms |
||
|
誤差 |
①100ms以內 0.1ms±1個字 ②100ms以上 0.1%±1個字 ③同期 |
||
|
速 度： |
量程 |
20.00m/s |
|
|
分辯率 |
0.01m/s |
||
|
誤差 |
①0-2m/s以內 ±0.1m/s±1個字 ②100ms以上 ±0.2m/s±1個字 |
||
|
行 程： |
量 程 |
分辯率 |
誤 差 |
|
真空斷路器 |
50.0mm |
0.1mm |
1%±1個字 |
|
SF6斷路器 |
300.0mm |
1mm |
|
|
少油斷路器 |
600.0mm |
||
|
電 流 |
量程 |
20.00A |
|
|
分辯率 |
0.01A |
||
|
輸出電源： |
DC30～250V數字可調/20A（瞬時工作） |
||
|
外形尺寸： |
60mm(L)×280mm(W)×300mm(H) |
||
|
重 量： |
9kg |
||
