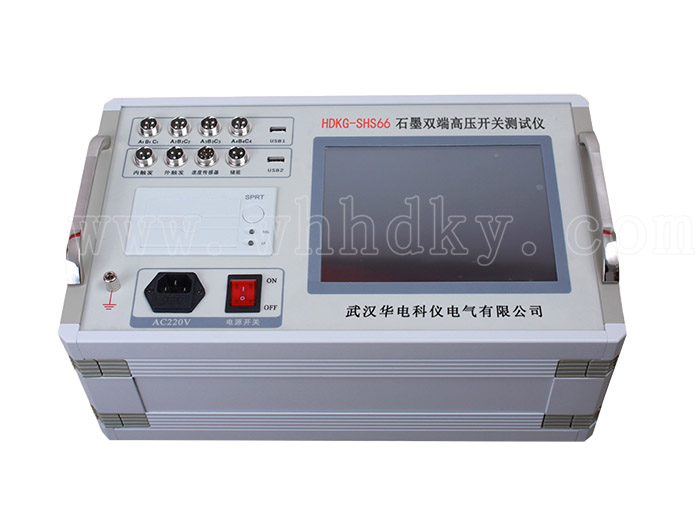

HDKG-SHS66石墨合閘雙端高壓開關測試儀產品介紹：
高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本
1．8.4寸進口高亮彩色大屏，在太陽光下清晰可見
2．高速熱敏打印機
3．機內集成式操作電源，無須現場二次電源
4．配備直線傳感器
5．適用于國內外生產的所有型號的SF6開關
6．開關動作一次
7．主機可存儲六千組現試驗數據（可擴展存儲卡）
8．配備U盤接口
9．同時可測12路金屬觸頭斷口
10．內含包絡線，通過多臺（2-10臺）開關測試的數值
11．內部抗干擾電路可滿足800KV變電站內可靠使用
1．時間測量：
12路 固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
測試范圍：0.01ms～20s，分辨率：0.01ms
2.合閘電阻測量：
6路固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
合閘電阻投入時間
3.測量范圍：10～10000Ω,分辨率0.1Ω,精度1%
4.石墨觸頭測量：
6路固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
5.雙端接地開關測量：
6路固有分閘（合閘）時間
分閘（合閘）相內不同期
合閘（分閘）彈跳時間及波形
6．速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
7. 測速范圍：1mm傳感器 0.01～25.00m/s
0.1mm傳感器 0.001～2.50m/s
0.5°角度傳感器 1周波/ 0.5°
8.行程測量： 動觸頭行程（行程）
接觸行程（開距）
過沖行程或反程（超程）
傳感器：50mm，分辨率:0.1mm
360線傳感器：360о
選配傳感器：300mm
9.線圈電流測量范圍：0～40A,最小分辨率：0.01A
10.儀器電源 ：AC 220V ± 10%
11.直流電源：輸出電壓：15～260V連續可調，輸出電流：≤ 20A(短時)
12.外觸發觸發電壓范圍：AC/DC10V～300V
13. 隔離開關測量范圍：
⑴
⑵
⑶、斷口信號最大采集時間為20秒；
⑷
14.主機體積：380×280×170mm
15.使用環境： -10℃~+50℃
16.相對濕度：≤90%
，
，分辨率:0.25о
、1000mm、加速度傳感器
。
；50Hz ± 2%
，電流：≤ 120A(短時)
、電壓輸出：DC15～260（可調）；
、電源輸出時間：0.01-20秒（可設置）；
、可測斷口合
、分閘時間、三相不同期
、彈跳時間及次數
