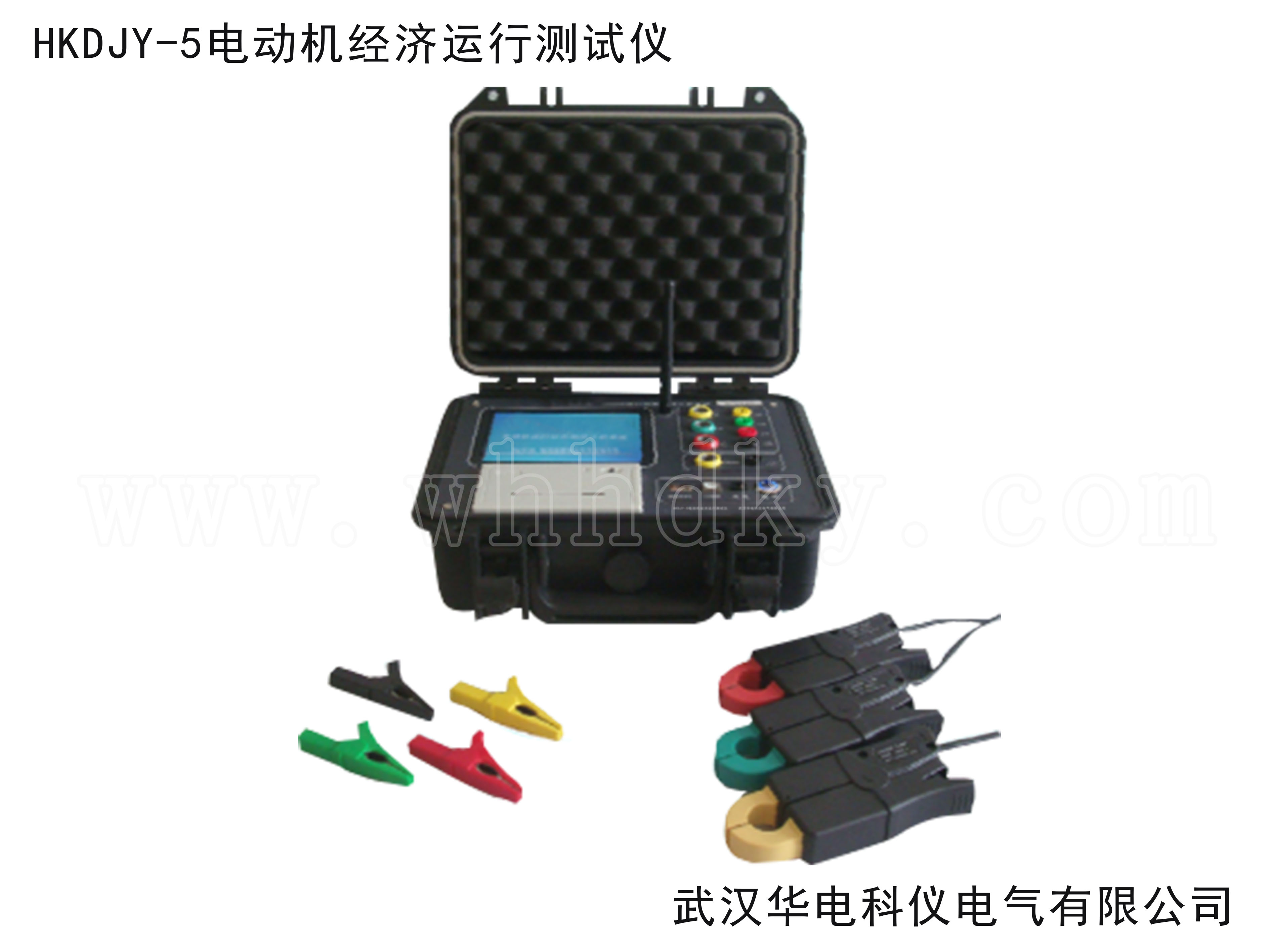

HKDJY-5 電動機經濟運行測試儀產品概述

• 簡便
  ，單、雙

  、三瓦計測試方法
• 采用ARM9嵌入式核心系統
• 全漢字彩色液晶觸摸屏操作
• 執行國家標準耗能狀況分析
• 18類
  、7000余種電機基礎數據
• 實時數值檢測、耗電量累計
• 串行
  、無線方式和外部數據通訊
• 采用WIN CE操作系統獲微軟合法授權

功 能		項 目	精度或指標	作 用
設定參數		被測電動機型號		輸入被測電動機有關的基礎數據
		被測電動機編號
		電流變比（CT）
		電壓變比（PT）
		被測電動機額定功率
		被測電動機額定電壓
		被測電動機級數
檢測參數		各線制的電流	0.5～5A /5～500A  兩種量程供選 ，精度 0.2 級	電機運行 狀況的綜 合測試
		各線制的電壓	50～750V，精度 0.2 級（標配）
			50～1300V ，精度 0.5 級（選配）
		功率因數	量程 0.1～1.0 ，絕對誤差≤±0.01
		三相有功功率	一次測量 0～650 kW / 0～1125 kW， 精度 1.5 %
		三相無功功率	一次測量 0～650kvar / 0～1125kvar ， 精度 1.5 %
		電網頻率	量程 35～55Hz ，絕對誤差≤±0.05 Hz
		基波有功功率
		基波無功功率
		諧波有功功率
導出參數		負載率	精度：±2.0%	分析判定 耗能狀況
		運行效率	精度：±2.0%
		輸出功率	計算值
		運行綜合效率	計算值
		額定負載時的綜合效率	計算值
		額定負載時的允許綜合效率	計算值
判定項目		允許綜合效率	按 GB12497 自動判定經濟運行指標是否合理	按 GB 12497 規則 判定合理性
		三相電壓的不平衡度	按 GB12497 自動判定電動機電源條件是否合理
		電動機的工作電壓指標
		電網的頻率指標
存 儲 查 詢		存儲或讀取即時測試的數據	可存儲 100 組電動機的測試數據，每組數據可存 儲 10 個測點 ，每個測點可存儲 20 項數據	耗能分析 與管理
		打印 、讀取存儲的測試數據
		讀取電動機效率曲線	數據庫儲存 180 個系列 7000  多個型號電動機的 額定參數、效率及功率因數曲線
		增加新舊電動機型號和參數
