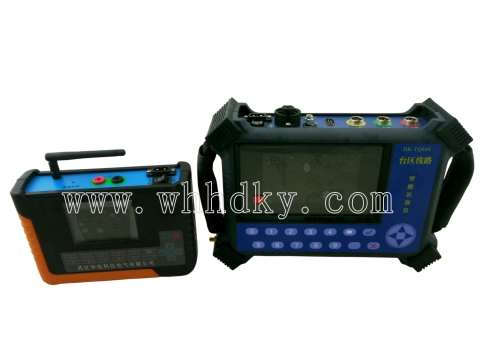

HK-TQ688 臺區線路智能識別儀產品概述
對于不同現場和電力系統要求
高級要求
對于高級要求,需要查清每個用戶所屬開關及相別
由于信號頻率剛好在最高諧波頻率外，即5-10KHz，不會受到電流諧波的影響，也不會串?dāng)_到其它臺區，也沒有距離限制。
信號電流的大小與臺區的負荷大小無關。
對于現場不方便接入電壓的場合，適用電池供電
一般要求
對于只要求查清臺區的現場，可在臺區的不同地方安裝主機
此信號電壓沒有方向性
通訊
主機接收到信號
對于已經安裝載波的現場，可只選用無線回傳數據
功能特點
該儀器是一種全數字化、多功能
● 過零點發送信號
分機在過零點發3.3毫秒的連續電流信號(固定頻率)
● 信號為連續電流信號
連續電流信號占用很窄的頻帶
● 阻帶特性好的窄帶濾波器
主機有阻帶特性非常好的帶通濾波器
● 主機三信道三相同時解調
● 主機工作模式：分開關和分相別
分開關：一個鉗子鉗三相的火線。無論是那一相的信號
分相別：一個鉗子鉗一相的火線或電壓方式
● 分機有四種工作模式
發送信道有3種可選或者是選這3種的自動交替輪換，即：1號信道：頻率最低的信道
● 分機發射的電流信號小
分機只在過零點附近發射電流，信號大小為3A
● 精確的信號質量
電流傳輸在理想情況下不會衰減
精確的信號質量測量，不僅可以在信號衰減40倍時能正常識別，還可以區別信號在開關之間串?dāng)_的大小，以確定信號來自哪一個開關。
電流的傳輸在相間串線信號很微弱，不會影響識別。在臺區間的串?dāng)_更微弱，在實際的測試中，看不到臺區間的串?dāng)_信號。
電壓信號衰減小
● 一屏顯示
所有內容一屏顯示
● 記憶設置
設置好工作模式后
● 操作簡便
分機需設置分機號
主機需設置電流鉗或電壓
主機接收到信號后
當在一個臺區有多主機
● 方便使用的柔性鉗
柔性鉗，可以直接鉗住三相母排，也可鉗住三相開關的出線。只鉗零線和同時鉗三相線，理論上是一樣的。在信號衰減很大時，可以將柔性鉗多繞一匝，將信號質量提高一倍。
● 可以識別臺區、分支開關、開關箱、以及用戶端的相別電流方式，可以徹底查清電力線走向。
● 數據回復
使用國網認證的成熟的通訊模塊，并加大功率，以適應臺區識別的需要。無線方式，空曠最大距離達到3km。
● 多種電源選擇
可使用端子220V交流電源、外接交流電源、電池、充電器的方式給儀器供電。
● 非常寬的電壓適應范圍和電磁兼容性能，適應非常嚴酷的電力環境。
● 多種工作配置方式
在一個臺區
● 零線檢測功能
三相四線式的負控和電能表，如果零線沒接或接觸不良，會造成三相不平衡。本主機可測試零線的接觸狀態。
● 主機可識別相序，以判斷電壓是否接錯。
● 相位檢測功能
分機接收主機信號來判斷當前所在的相位，并可檢測用戶側的零火線是否反接。主機顯示三相電壓的相位，以判別是正相序還是逆相序。
● 自檢功能
主機自動檢測自身是否損壞，并提供聲光報警。
● 照明功能
分機自帶高亮電筒，主機外置USB式電筒，方便現場照明及接線。
● 無線通訊功能(選配)
當現場干擾過大，載波通信無法將主機的信號回傳給分機，此時可選用無線通訊功能，確保主機與分機之間的通訊暢通。
● 可選擇的管理功能
分機可接掃描槍，控制讀取電表的條形碼，并記錄臺區編碼和電表編碼。與電腦通訊，上傳分機存儲的數據到電腦，實現報表，打印，無紙化管理。
● 阻燃絕緣的儀器外殼
載波通信參數
項 目
內 容
項 目
內 容
通訊速率
400BPS
信號功率
2W
工作頻率
421KHZ
通訊方式
無主從
無線數傳技術參數
項 目
內 容
項 目
內 容
工作電壓
+ 5V
最大工作電流
1A
工作頻段
433MHz
高頻方式
2- FSK
模塊接口
TTL
工作速率
1200bps
最大發射功率
1W
通信距離
空曠距離3000米
工作溫度
-30℃-+80℃

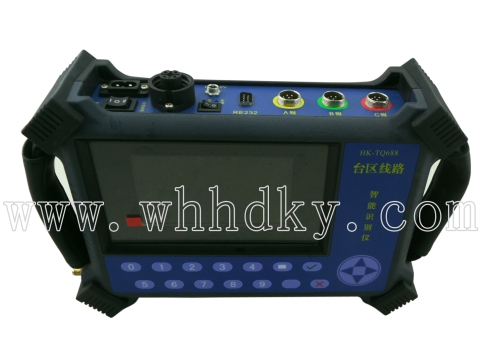

主機技術參數
項 目
內 容
項 目
內 容
測量電壓范圍
AC 100V-264V
工作電源范圍
AC 100V-264V
測量電壓精度
0.1%
工作電源頻率
50Hz
信號輸入方式
電壓通道、500A鉗
工頻耐壓
AC 4.0KV 1分鐘5mA
信號質量范圍
100-5000
電快速瞬變脈沖群
差模 4.0KV
濾波器通帶
5.5K-10.5KHz
電快速瞬變脈沖群
共模 4.0KV
濾波器50Hz衰減
- 74db
浪 涌
差模 2.0KV
100次諧波衰減
- 20db
浪 涌
共模 4.0KV
工作溫度
-25℃-+70℃
重 量
2Kg
工作濕度
40%~95%
尺 寸
265x190x65mm
顯示屏
4.3“ 16:9工業級TFT寬彩屏

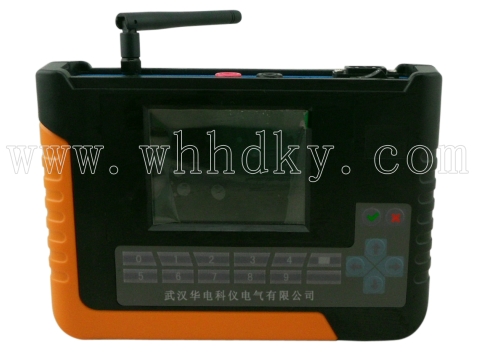

分機技術參數
項 目
內 容
項 目
內 容
測量電壓范圍
AC 100V-264V
工作電源范圍
AC 100V-264V
測量電壓精度
0.5%
工作電源頻率
50Hz
發送電流信號頻率范圍
5.5K-9.5KHz
工頻耐壓
AC 4.0KV 1分鐘5mA
發送電流信號大小
3A
電快速瞬變脈沖群
差模 4.0KV
工作溫度
-25℃-+70℃
電快速瞬變脈沖群
共模 4.0KV
工作濕度
40%~95%
浪 涌
差模 2.0KV
重 量
0.8Kg
浪 涌
共模 4.0KV
尺 寸
190x140x50mm
顯示屏
3.5“ 16:9 工業級TFT寬彩屏
電力系統為了修訂臺區檔案，實現計算臺區的線損及遠程停電等管理要求，需要將臺區的用戶所屬臺區普查清楚，對于更高級的要求，還需要查清每個用戶所屬開關及相別。，對儀器的要求也有所不同。，此時分機在過零點附近，在諧波頻率外，改變負荷產生電流。此信號電流由于是負荷產生，信號電流理論上只能從電源處(變壓器出口) 提供， 在電源和分機間才有信號電流流過。據此理論，在電源處接主機，測試信號電流，即可查清分機所屬的開關。，僅使用電流鉗測試信號電流，也可分清所屬開關。，采用電壓方式，既測試信號電流在臺區中產生的信號電壓。，可在整個臺區和三相電壓上檢測到；也可測試所屬相別。，可通過載波和無線兩種方式將數據傳到分機。，避免對原有抄表系統產生干擾
。
功能特點
、智能化的識別儀，有主機和分機之分，其有如下功能特點：，避開強干擾時刻。利用過零點特性，可以區分相別。，采用窄帶通訊的解調方法。頻帶外的信號，包括基頻到100次諧波電流，都不會影響主機的解調。，將頻帶外的信號濾除。即使是1000A的50Hz基頻電流信號，也不會影響接收性能。，都可同時解調。三相電壓任一相的信號不分相別同時解調。 。主機只在此相電壓的過零點才接收數據 ，可以精確的區分出相別。電壓方式時 ，三相信號只在過零點解調 ，可以區分相別。 ，為電流方式首選信道 。2號信道：在1號信道受干擾時使用。3號信道：頻率最高的信道 ，在諧波影響1 、2號信道時使用。 為電壓方式首選信道。交替信道：以上三種方式的依次自動輪換。，不會對電網產生影響，也不會干擾電力設備和用戶設備。信號有方向性，能量由變壓器提供，理論上只在變壓器和分機間才有電流信號。據此可查出電流的走向來區分開關。發射的電流信號同時在電網上產生電壓信號，此電壓信號可被主機接收并判別。信號沒有方向性�？蓪�(shí)現主機和分機不在同一相，主機在離分機距離變壓器更遠的地方接收到信號。。但是由于線路上有分散并聯的電容，電容可以提供電流信號，就如同無功補償一樣。電流傳輸也會有信號衰減。 ，可在離分機很遠的地方接收到信號 。整個臺區的三相都可接收到信號 。僅普查臺區時，設置為電壓模式更有效 。 ，現場操作直觀簡便，不用翻屏 。 ，關機后再開機直接進入此工作模式。 ，智能化判斷 、信道。 、主機號 、工作模式。 ，根據信號質量 ，將最大信道質量的鉗子或電壓所在的相別、主機號 、信號質量通過載波 ，發回分機。 ，且不止一個主機接收到信號時 ，分機可以接收到幾個主機發回的數據。分機根據信號質量大小 ，顯示最大信號質量的主機號 、相別、信號質量。當最大的兩個信號質量差別很小時，會顯示兩個主機號，提請關注并改變方法再測試一次。 ，可同時工作的主機最多8臺，分機16臺 � ？赏瑫r(shí)檢查的開關為24個。本儀器可以一臺主機帶多個分機(最多16個分機)
，主機自動識別不同分機序列號
；或者多臺主機(最多8個)帶一個分機，分機自動識別主機的序列號；根據不同的臺區現場，實現一對多或多對多的臺區測試方式，最大簡化現場的工作量。如果兩個臺區同時工作，兩個臺區的主機之和最多8臺，分機16臺。
。
