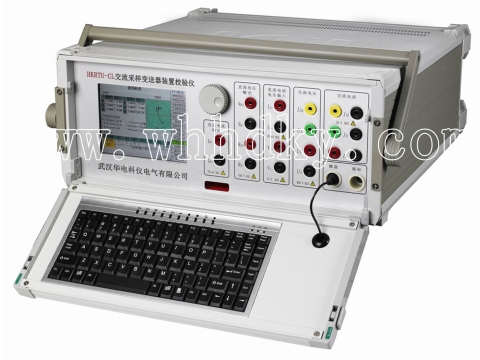

HKRTU-CL 交流采樣變送器裝置校驗儀產品概述
HKRTU-CL是原電測量變送器檢定裝置的更新?lián)Q代產品
主控單元采用嵌入式工控機，具有功能強大、可靠性高
大幅度提升。
采用6.4英寸真彩液晶顯示屏，全中文顯示，界面清晰簡捷，操作方便，視覺效果好。
具有完善的保護功能，在電壓短路和電流開路時可自動保護，并指示故障位置。
提供與RTU的通訊接口，以實現對RTU的檢驗。
提供與PC機的通訊接口，可通過PC機完成全部檢定工作和數據管理。
既可用計算機控制，又可脫離計算機獨立工作；既可全自動檢驗，又可手動檢驗。
主要功能
i. RTU檢驗
按照GB/T 13729-2002和DL/T 630-1997的要求對RTU進行檢驗。
1、交直流模擬量輸入檢驗
可以進行的檢驗項目有：遙測基本誤差測定、遙測信息響應時間測定、各種影響量引起的改變量測定、與主站通信正確性試驗、 遙測掃描周期試驗等。
2、狀態量輸入檢驗
可以進行遙信輸入信號與顯示終端遙信狀態一致性試驗，事件順序記錄正確性及分辨率試驗，遙信變位響應時間測試，與主站通信正確性試驗。
3、遙控執行檢驗
可以測定各路遙控執行功能是否正常，輸出繼電器接點的容量是否符合要求。
4、遙調功能檢驗
可以測試各路遙調功能是否正常，遙調輸出模擬量的準確度是否符合要求。
5
可以進行輸入數字量與顯示終端顯示數字一致性試驗，與主站通信正確性試驗。
6、脈沖輸入檢驗
可以進行輸入脈沖數與顯示終端脈沖計數值一致性試驗，與主站通信正確性試驗。
ii. 電量變送器檢定
1、可以檢定的變送器
可以檢定各種交直流變送器，包括：交流電壓及交流電壓組合變送器，交流電流及交流電流組合變送器，直流電壓變送器，直流電流變送器，三相三線(三相四線)有功功率變送器、無功功率變送器、有功無功功率組合變送器、有功電能變送器、無功電能變送器，相位變送器，功率因數變送器，頻率變送器等。
2、可以完成的檢定項目
可以按照JJG(電力)01-94的要求對變送器進行全部項目的檢定，包括：外觀檢查(編輯方式)，基本誤差測定，輸出紋波含量測定，絕緣電阻測定(編輯方式)，工頻耐壓試驗(編輯方式)，響應時間測定，各種影響量引起的改變量測定等。
iii. 交流標準功率源
本裝置可以作為交流標準功率源使用。輸出方式和輸出電量可以隨意設置，并可用多種調節細度進行在線調節；可以顯示三相電壓電流相量圖、波形圖；可以設置2~21次諧波，顯示諧波含量；可以輸出有功無功電能脈沖。
iv. 直流標準源和標準表
本裝置可以作為直流標準源和標準表使用。輸出電壓
v. 數據管理
可以保存RTU試驗數據和電量變送器試驗數
被檢RTU參數和被檢變送器參數永久保存
vi. 系統功能
可以設置檢定方案
可以對裝置的準確度進行軟件校準
可以顯示校準系數、校后誤差和儀器的主要技術指標
主要技術指標
i. 交流模擬量輸出
3.1.1 交流電壓輸出
量限：57.7V
調節范圍：(0~120)%RG，RG為量限，下同；
調節細度：0.01%RG；
準確度：0.05%RG；
穩定度：0.01%/1min。
失真度：≤0.3%(非容性負載)；
輸出負載：15VA
負載調整率：0.05%。
3.1.2 交流電流輸出
量限：1A、2A、5A、20A；
調節范圍：(0~120)%RG，RG為量限，下同
調節細度：0.01%RG；
準確度：0.05%RG
穩定度：0.01%/1min
失真度：≤0.3%(非容性負載)；
輸出負載：15VA
負載調整率：0.05%
3.1.3 功率輸出
準確度：0.05%RG
穩定度：0.01%RG /1min。
3.1.4 相位
調節范圍：0°~359.999°
分辨率：0.001°
準確度：0.05°
3.1.5 功率因數
調節范圍：-1 ~ 0 ~ +1；
分辨率：0.0001
準確度：0.0005
3.1.6 頻率
調節范圍：45Hz ~65Hz；
分辨率：0.001Hz
準確度：0.002 Hz。
3.1.7 電壓電流諧波設置
諧波次數：2~21次
諧波含量：0~40%
諧波相位：0°~359.999°；
諧波設置準確度：(10%±0.1%)RD
ii. 直流模擬量輸出
3.2.1 直流電壓輸出
量限：±75mV、±1V
其中±75mV、±1V
調節范圍：(0~150)%RG
調節細度：0.01%RG
準確度：0.05%RG
穩定度：0.01%RG/1min。
紋波含量：≤1%
輸出負載：75mV：100mA
負載調整率：0.05%
3.2.2 直流電流輸出
量限：±1mA、±10 mA
調節范圍：(0~150)%RG
調節細度：0.01%RG
準確度：0.05%RG；
穩定度：0.01%RG/1min
紋波含量：≤1%
輸出負載：最大壓降 20V。
負載調整率：0.05%
iii. 直流模擬量測量
3.3.1 直流電壓測量
量限：±1V
測量范圍：(0~150)% RG
分辨率：0.001% RG
準確度：0.01%RG；
測量范圍：量限×(0~150)%
3.3.2 直流電流測量
量限：±1mA
測量范圍：(0~150)% RG
分辨率：0.001% RG
準確度：0.01%RG；
3.3.3 直流電壓紋波含量測量
直流電壓量限：±1V
紋波測量分辨率：0.01% RG
紋波測量準確度：0.1% RG
3.3.4 直流電流紋波含量測量
直流電流量限：±1mA
紋波測量分辨率：0.01% RG
紋波測量準確度：0.1% RG
iv. 狀態量輸出
二進制碼“1”表示“閉合”
狀態量電壓值24V
狀態量輸出電流：最大200mA
狀態量路數：有16個獨立輸出，每個輸出可以并聯16路
狀態量輸出可以做BCD碼輸出，可以提供4組BCD碼輸出
v. 脈沖量輸出
頻率：0~5kHz可調
脈寬：0.1ms~100ms可調；
電平：0~24V
脈沖數：輸出脈沖數可以設置。
vi. 遙控執行指示
遙控輸入接點組數：支持16個輸出量
接點測試：可以測試系統提供的繼電器接點回路，檢查RTU遙控正確性與繼電器好壞
vii. 遙調誤差測試
遙調誤差的測試由直流測量模塊完成
viii. 信息響應時間測量
測量項目：變送器響應時間；遙信變位傳送時間；遙測信息傳送時間；遙測掃描周期;
測量誤差：±50ms；
ix. 遠動通訊接口
RS-232，RS-485，網絡口。
x. 遠動規約
設備出廠配置的通信協議有：CDT，101，104，DNP30
xi. 系統內部通信協議
系統內部各模塊之間采用隔離的485總線進行通訊，通訊規約遵循CLT1.0協議。
xii. 環境條件
工作溫度：0℃~40℃；
相對濕度：≤85%；
儲存條件：-30℃～60℃。
xiii. 工作電源
AC220V±15%。
xiv. 外形尺寸及重量
外形尺寸：485mm(長)×200mm(高)×520mm(深)
重量：25Kg ，可以檢驗交流采樣遠動終端（RTU）和各種電測量變送器，檢驗項目和檢驗方法符合交流采樣遠動終端技術條件、JJG(電力) 01-94 電測量變送器檢定規程等標準的要求。
、軟件升級維護方便等特點
，使產品性能
功能特點
、數字量輸入測試檢驗
、電流可以隨意設置，并可用多種調節細度進行在線調節；可以測量外接直流電壓、電流。
，進行查詢、瀏覽、打印、刪除等操作。
，以便檢驗時調出，減少錄入工作量。
。
。
。
詳細參數
、100V、220V、380V；
；
；
。
。
；
；
；
。
；
。
；
；
；
，RD為設置的諧波含量。
、±5V、±10V、±100V、±300V；
、±5V、±10V量限應采用四線輸出方式；
，RG為量限，下同；
；
；
；
；1V、5V、10V、100V：15mA；300V：5mA；
。
、±20 mA；
，RG為量限，下同；
；
。
；
。
、±5V、±10V；
，RG為量限，下同；
；
；
、±10 mA、±20 mA；
，RG為量限，下同 ；
；
、±5V 、±10V；
，RG為直流電壓量限 ，下同；
。
、±10 mA、±20 mA ；
，RG為直流電流量限，下同；
。
，“0”表示“斷開”；
；
；
，可以同時支持256路 ；
。
；
；
，需要擴展時可以按16個一組依次測量
；
。
，不再另加測量模塊。
