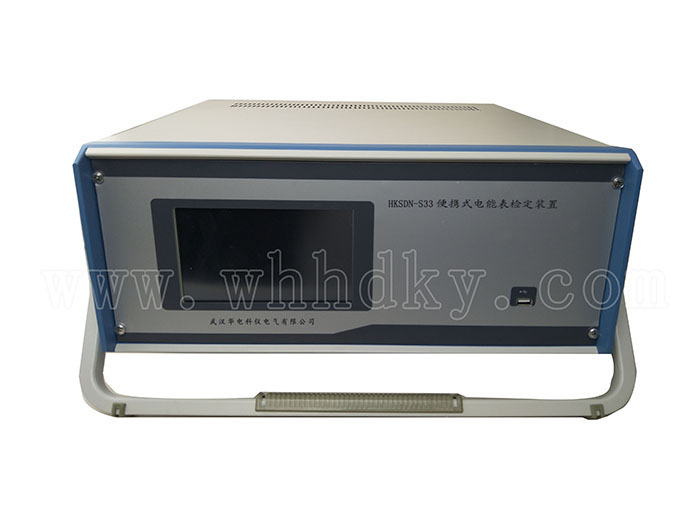

HKSDN-33系列三相便攜式多功能電能表檢驗裝置產品概述

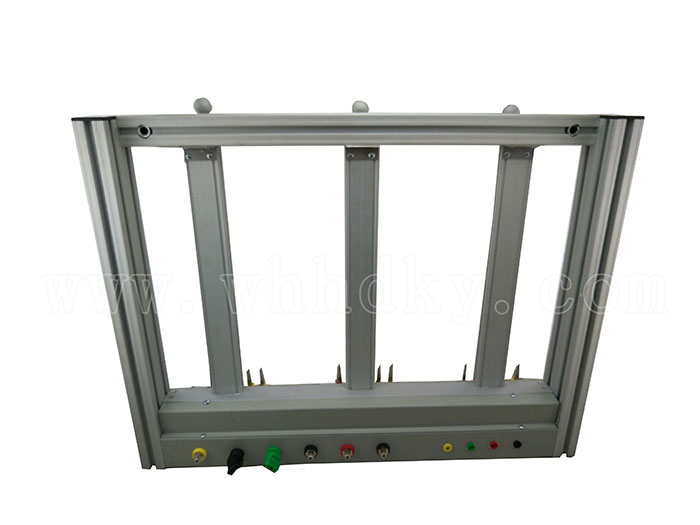

HKSDN-33系列三相便攜式多功能電能表檢驗裝置，采用豪華鋁合金機箱，配合可拆卸鋁合金掛表架，適用于1.0級及以下各種三相電能表的檢驗,它以豪華美觀的外形、精致的工藝、完善的功能和優異的性能，定會受到您的青睞。
裝置特點：
◆ 采用表源一體結構，內置0.05級三相寬量程多功能數字標準表，可通過軟件讀取標準表各電參數。
◆ 采用DDS技術，36000點波形合成技術，大規模CPLD和32位嵌入式系統，信號源輸出穩定性高、調節細度小、失真度小等特點。
◆ 采用RAM系統的7英寸彩色觸摸液晶屏，具有顯示信息多，能顯示三相電壓、電流、有功功率、無功功率、視在功率；還能顯示電量矢量圖、波形分析圖等功能。
◆ 采用小型高效PWM數字功放，具有超過90％以上的效率
◆ 具有完善的保護功能
◆ 內置高穩定度恒溫晶振
◆ 配置485通訊接口
◆ 可不帶電腦，根據內置規程自動校驗電能表
◆ 配置一個USB接口，可通過U盤
主要功能：
1）常規功能
◆ 潛動試驗
◆ 起動試驗
◆ 基本誤差
◆ 諧波功能
2）多功能試驗 （需配合管理軟件）
◆ 影響量試驗
◆ 示值誤差
◆ 日計時誤差
◆ 最大需量誤差
◆ 通信規約一致性檢查
◆ 時段投切誤差
主要技術指標和技術性能：
1. 裝置等級：0.05級或者0.1級（按要求定做精度等級）
2. 電腦聯機端口： RS232 通迅口
3. 三相源技術參數：
輸出電壓：
3 * 57.7V Y 3*100V ∆
3 * 220V Y 3*380V ∆
調節幅度0～120％連續可調
調節細度：優于0.01％
輸出電流：25mA、0.1A、1A
調節幅度0～120％連續可調; 調節細度優于0.01％
最小輸出電流：1mA （精度：＜5%）
輸出功率：（電壓回路） 3×50VA
（電流回路） 3×150VA
輸出電壓
輸出電壓、電流波形失真度：≤ 0.5％
三相對稱度： 優于120o土0.3o
頻率范圍： 45Hz～65Hz 調節細度： 0.01Hz
移相范圍：-180.0o ～180.0o 調節細度:0.01o
指示儀表等級：電壓
相位表準確度為 土0.01o
頻率表準確度為 土0.01Hz
內置三相標準表技術參數：
電壓輸入
輸入范圍（V）： 40—480
輸入量程（V）： 60
精度等級：0.02
過載能力（V）: 600
輸入負載 ≤0.5mA（480V）
電流輸入
輸入范圍（A）: 0.01—100
輸入量程（A）:100
精度等級：0.02
過載能力（A）: 150
準確度
準確度等級：0.05級 (0.1A~120A)
功率測量準確度
有功功率測量準確度：0.05%/0.1%（PF≥0.5）
無功功率測量準確度0.1%
電能測量準確度
有功電能測量準確度0.05%、0.1%（PF≥0.5）
無功電能測量準確度0.1%
裝置具有完善的保護功能：電壓短路
可進行2～21次諧波試驗，電壓中斷和跌落試驗
供電電源： 230V士10％～50Hz
最大功耗： 300 VA
工作環境：溫度20℃土5℃ 相對濕度≤85％，300KHz的載波頻率，具有失真度小、發熱量小，效率高等優點。
，具有電壓短路報警，電流開路和過載報警。
，輸出500KHz高精度脈沖，可測試電能表時鐘，配合校表管理軟件，可測試日計時誤差、時段投切誤差等。（選配功能）
，可測試多功能電表的各種通訊試驗。（選配功能）
，并可保存超過10000只表的數據。
，自動升級程序；也可導出保存的數據；外接鼠標，可直接操作裝置
。
詳細參數
、5A、25A、100A
、電流、功率穩定度： ≤0.02％/120S
、電流表準確度為土0.01%
、120、240、480
、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025
、0.2%（PF≥0.5）
、0.2%（PF≥0.5）
，電流開路保護，負載過載保護
；顯示器過壓保護
。
，諧波幅值可調
