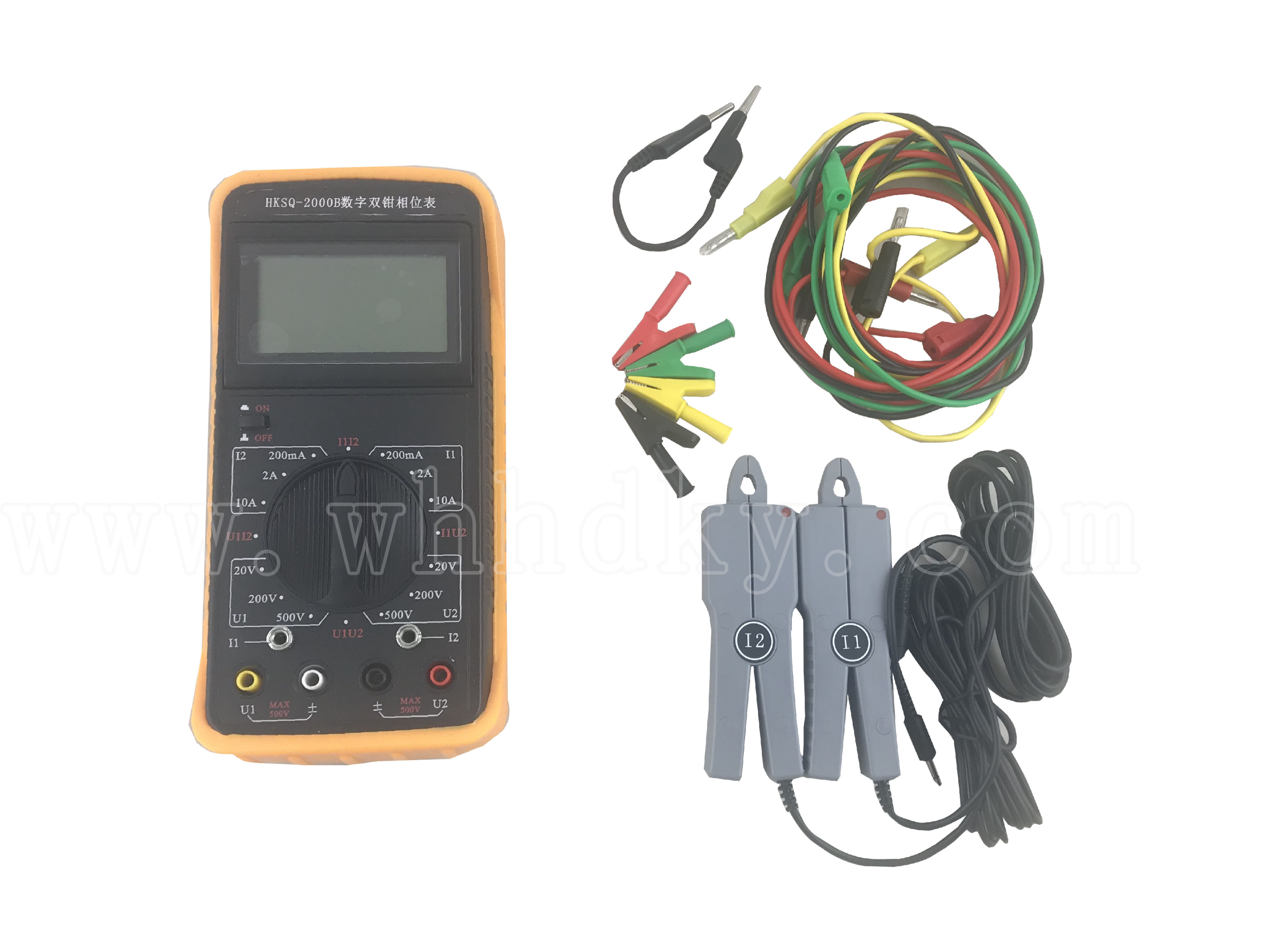

HKSQ-2000B 數字雙鉗相位伏安表產品概述
儀表外殼采用工程絕緣材料，另配橡皮防振保護套，安全、可靠
1、參比工作條件
表1：交流電壓測量誤差
量 限
分辨率
基本誤差極限
20V
0.01V
±（1.2%RD+2）
200V
0.1V
±（1.0%RD+2）
500V
1V
±（1.2%RD+2）
輸入阻抗：各量限均為2MΩ
表2：交流電流測量誤差
量 限
>分辨率
基本誤差極限
200mA
0.1mA
±（1.0%RD+2）
>2A
1mA
10A
10mA
2.3 相位
表3：工頻相位測量誤差
范 圍
分辨率
基本誤差極限
0～360°
1°
±3°
測U1-U2相位時電壓輸入回路阻抗：40KΩ

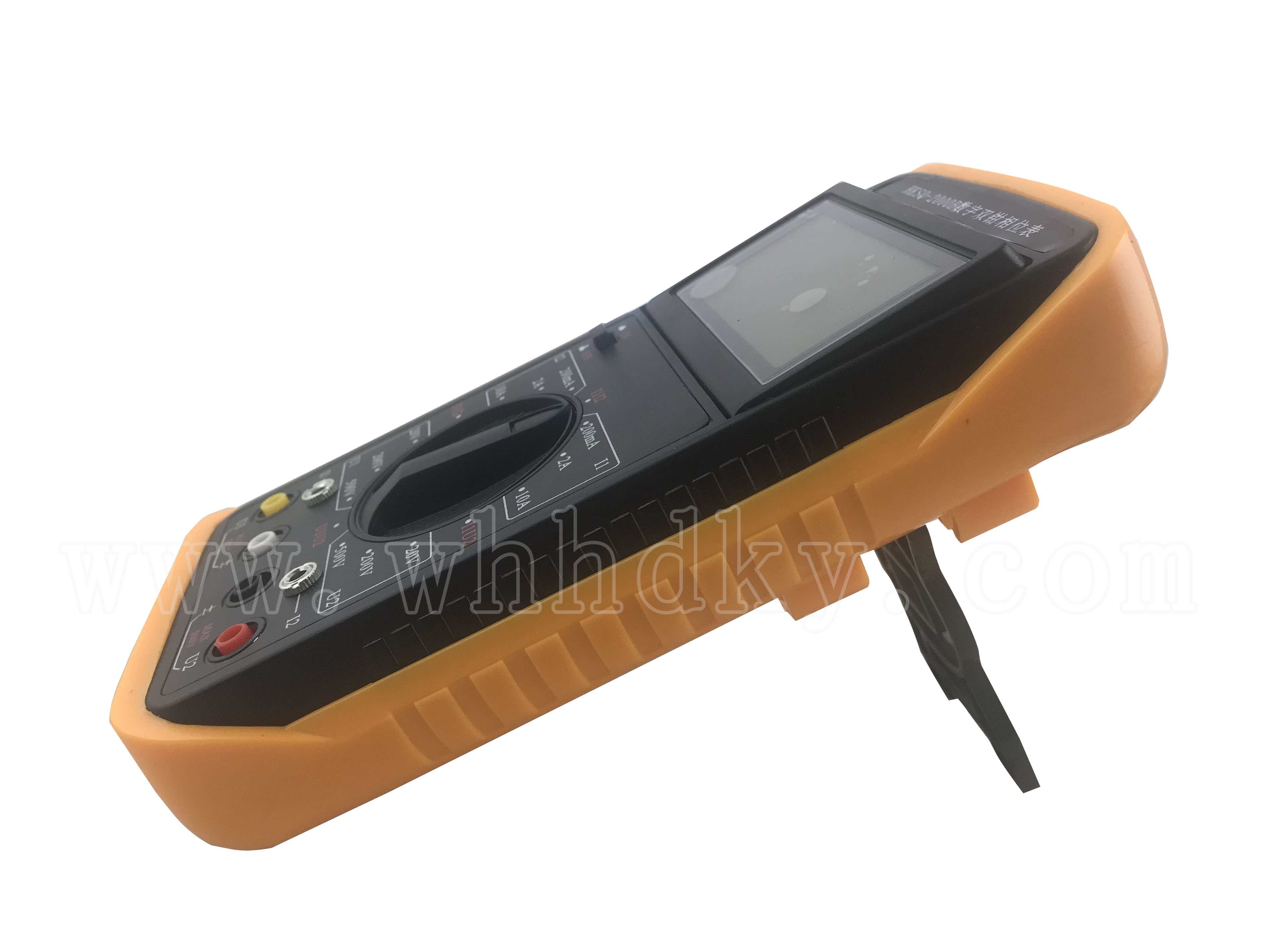

該儀表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、手持式、雙通道輸入測量儀表。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得比較好的視覺效果。
。
功能特點
1．結構精巧，使用方便
手持式結構；
在10mA-10A電流范圍內，3V-500V電壓范圍內測量相位時不用斷開電路和更換量限；
開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位。
2．分辨率高
電流分辯率達0.1mA；電壓分辯率0.1V。
3．低功耗
該相位表微功耗設計，且具有電池電壓檢測功能
詳細參數
(a) 環境溫度：（23±5）℃
(b) 環境濕度：（45～75）% RH
(c) 被測信號波形：正弦波、β=0.02
(d) 被測信號頻率：（50±0.2）Hz
(e) 被測載流導線在鉗口中的位置：任意
(f) 測量相位時被測信號幅值范圍：100～220V、0.5A～1.5
(g) 外參比頻率電磁場干擾：應避免
2、基本誤差極限
2.1 交流電壓（見表1）
2.2 交流電流(見表2)
U-U、U-I
、I-I(見表3)
3、工作誤差
3.1 額定工作條件
(a) 環境溫度：（0～40）℃
(b) 環境濕度：（20～80）% RH
(c) 被測信號波形：正弦波、β=0.05
(d) 被測信號頻率：（50±0.5）Hz
(e) 被測載流導線在鉗口中的位置：任意
(f) 測量相位時被測信號幅值范圍
測U1-U2相位時：30V～500V
測I1-I2 相位時：10mA～10.00A
測U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A
(g)外參比頻率電磁場干擾：應避免
3.2 額定工作誤差極限
在 2.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍
