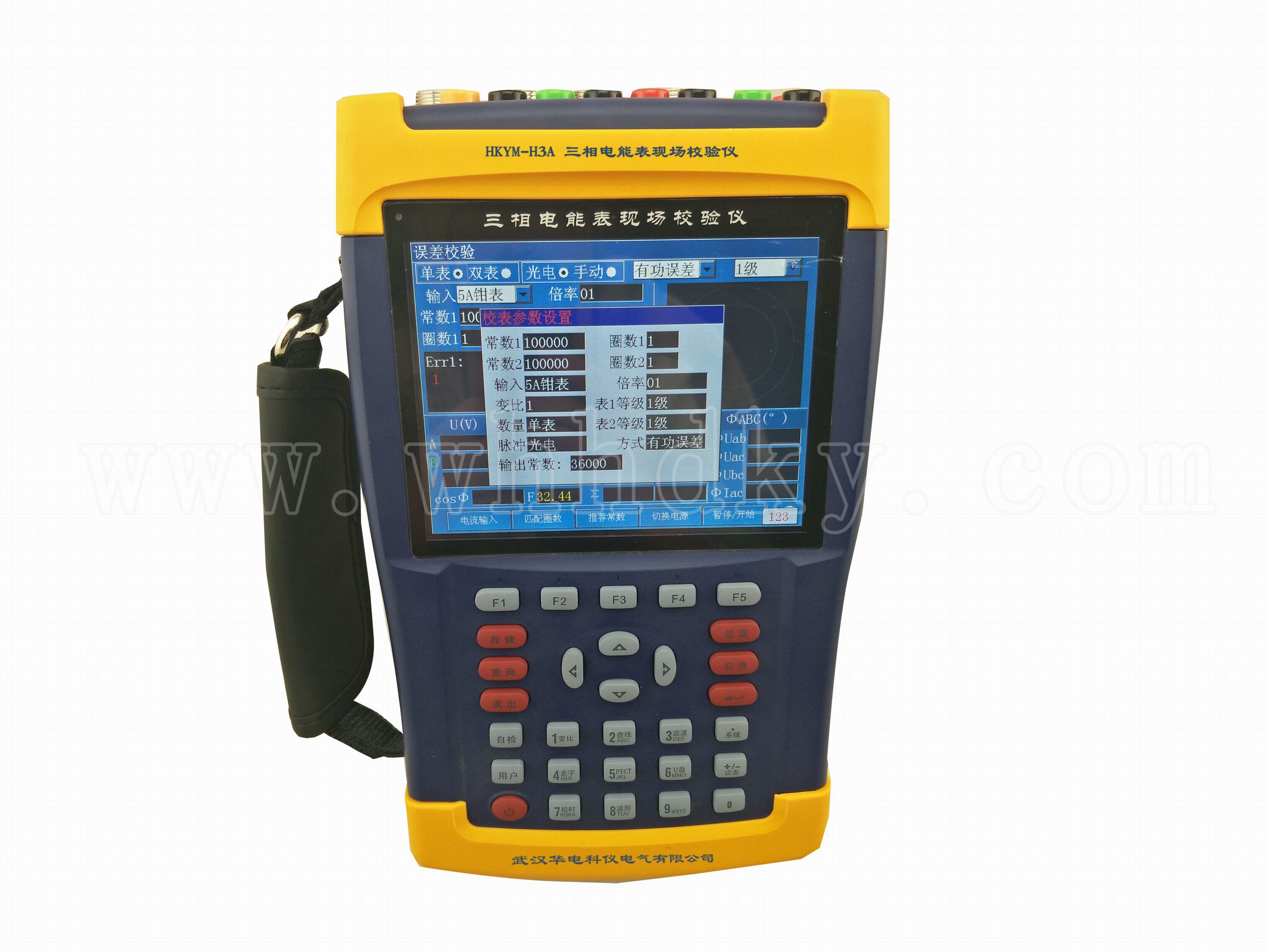

HKYM-H3A三相電能表現場校驗儀

設備名稱：三相電能表現場校驗儀型號：HKYM-H3A數量：1臺套生產廠家：武漢華電科儀電氣有限公司頁面關鍵詞：三相電能表現場校驗儀

，電能表現場校驗儀，三相電能表檢定裝置

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HKYM-H3A三相電能表現場校驗儀產品概述
● 同時校驗三相電能表有功、無功電能表誤差

，同時校驗主

、副表誤差

● 顯示：U

、I

、P

、Q

、Φ

、F等電工參數

● 測CT變比，波形顯示

● 測2～51次電流

、電壓諧波

● 電能表走字測試

，對電表計度器進行檢查

● 判斷錯誤接線，漢字輸入

● 多功能表通訊波特率測試與表號讀取

● PT

、CT二次負荷功能

● 能自動修正鉗表誤差

● 支持U盤上裝下載數據(FAT32文件)

，智能升級

● 電池供電或?qū)掚妷悍秶?57.7～480V)在線供電、充電

● 準確度：0.05級

、0.1級

功能特點

HKYM-H3A三相電能表現場校驗儀功能特點

● 可自動或手動校驗單相

、三相三線制

、三相四線制有功和無功感應式電能表及電子式電能表（能接收電子式電能表的脈沖）。

● 可用對比法校驗電壓

、電流

、功率、功率因數

、相位和頻率等電工儀表和變送器

。

● 可測 PT、CT 二次負荷

。校核電能表常數

，四象限電能測量。

● 同時校驗有功

、無功電能表誤差

，同時校驗主、副表誤差及自動計算標準偏差估計值

。負荷管理終端

、配變監測計量終端的有功和無功誤差同時校驗，可通過485或紅外接口抄讀電表數據（電能讀數

、日期

、時間等）并保存。

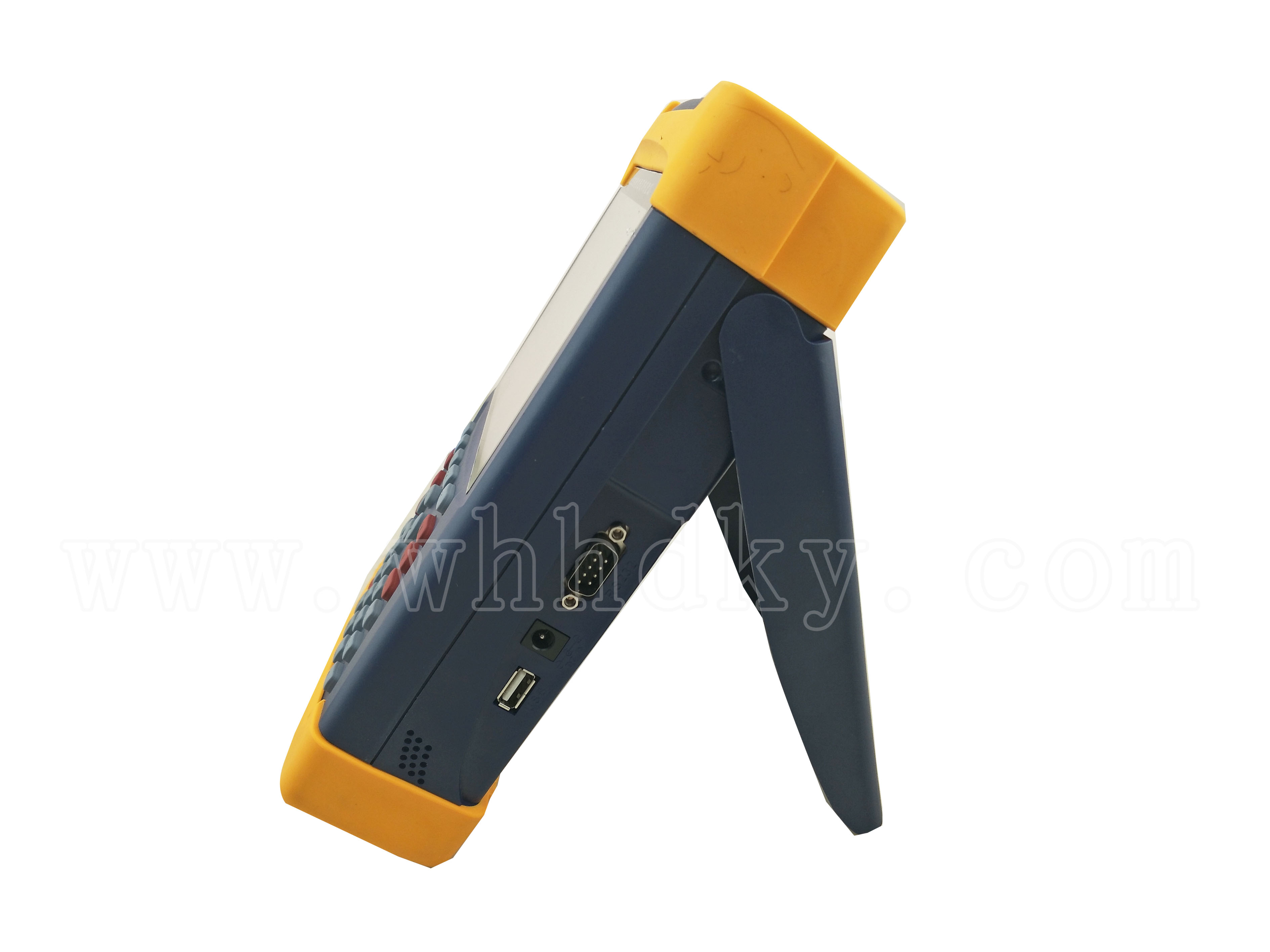

●具有RS485

、RS232

、遠紅外、USB等標準通信接口

。

USB接口：通過U盤

，從營銷系統下載校驗工單（包括用戶和電表資料），校驗完成后

，通過U盤上傳檢驗數據

。

RS485、遠紅外接口：應同時具備這2種接口

；或采用RS232接口轉換

，但應配置可轉換為這2種接口的配套附件。這2種接口用于抄讀被校電表

、終端的行度

、電壓、電流

、功率

、相位角等數據，并可對電表、終端進行廣播對時或命令對時（以校驗儀時間為準）

。通訊協議應支持DL/T645－1997

、DL/T645－2007、廣東電網公司配變監測計量終端通訊規約(0903 版)

、廣東電網公司負荷管理終端通訊規約(0903 版)等

。

● 鉗表自校準功能，可保證鉗型互感器的長期精度穩定性

；最小測試電流能力:5A或1A鉗時達到1mA

，可在新裝現場有PT、CT而無負荷情況下做接線查線

。各相之間互相自檢

，保證儀器的長期精度穩定性。

●條碼掃描輸入

。通過外置條形碼掃描儀（USB接口或無線方式）

，讀取電表資產編號和鉛封編號等，方便現場錄入

。

●觸摸屏手寫輸入

。支持手寫漢字錄入，方便現場錄入客戶資料

。

● 系統采用國內首創的數字真無功測量技術

。真正使無功測量做到：不受電壓電流不平衡、相角不對稱

、頻率變化等影響，首次在國內將無功準確度提高到 0.1%

。

●儀器無電位器,徹底防止儀器因運輸?shù)韧饨缭蛟斐烧`差改變,大大提高了系統的穩定性和可靠性

。在-20℃～+40℃溫度范圍內保證電能準確性（0.1% 或 0.05%）。

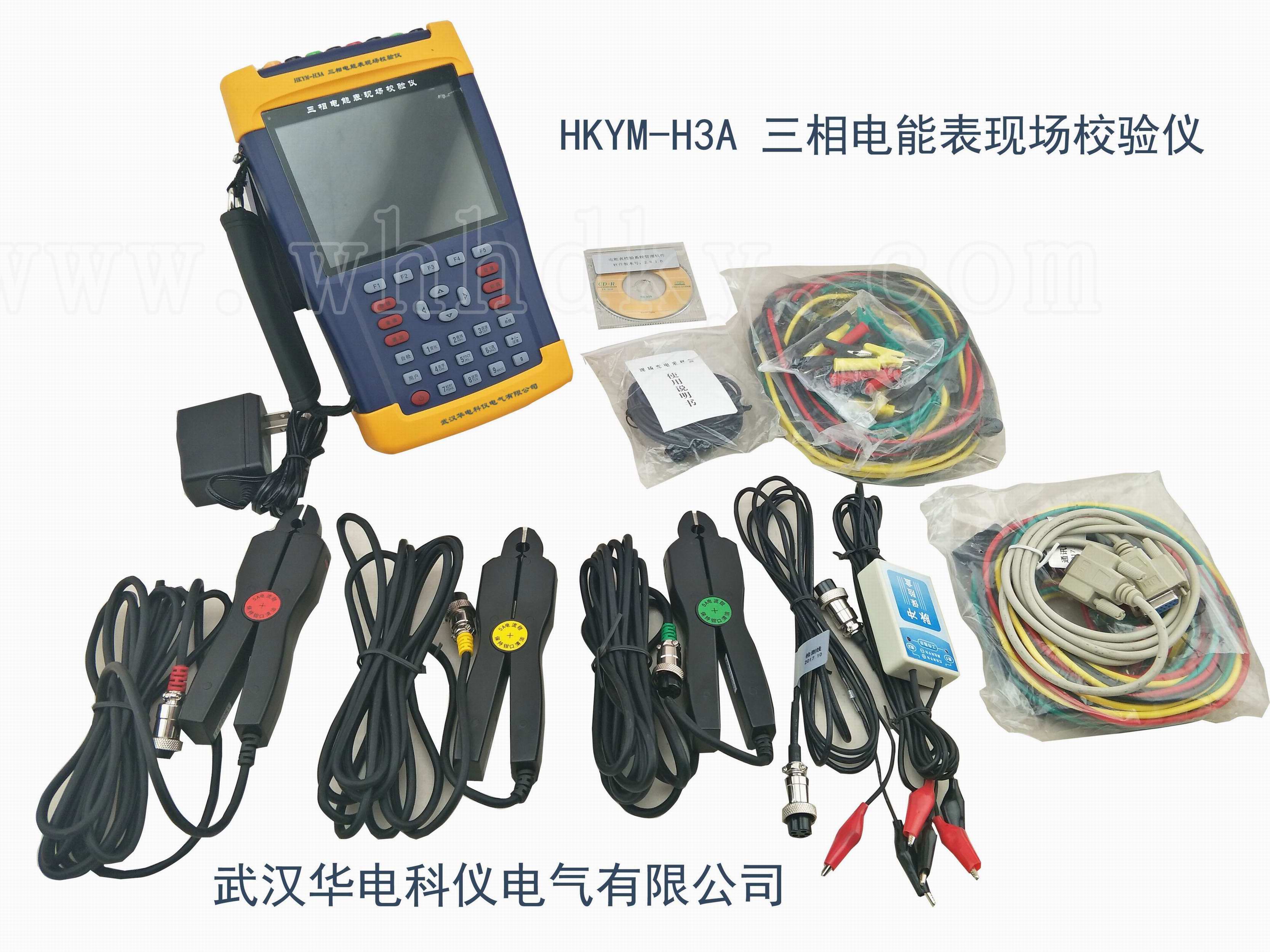

● 可帶 0.2 級 5A 鉗（已含開合不重復性誤差

、接觸誤差

、外界磁場干擾誤差、角差等）

。

● 可帶 20A

、100A、500A

、1000A 鉗

，直接測量低壓計量綜合誤差，與 5A 鉗配合

，直接測CT變比

。

● 電壓自動換檔 30～480V、電流直接輸入 5A

。

● 寬工作電源AC 57.7～480V

，且可內部電池供電（充電無須外接充電器）雙選擇

。

● 在四個相限識別常見的三相三線 48 種、三相四線 96 種接線錯誤

，顯示任意接線的六角圖

。

● 可測三相電壓、電流的 2～51 次諧波

，并可存儲全部諧波數據

。

● 可同時顯示三個電壓、三個電流的波形

。

● 存儲1000塊表的全部測量數據

，包括工作參數，方便事后分析

。

● 可與PC機進行通訊,很方便與原有的數據庫和管理系統接口

。可配《PEC電能表管理系統》軟件,實現無紙辦公

。

● 漢字輸入

。支持 U盤，可通過 U盤

、串口升級軟件

，與營銷系統進行上傳、下載校驗數據

。

● 高精度塑膠模具機箱設計

，輕巧美觀。

詳細參數

HKYM-H3A三相電能表現場校驗儀詳細參數

電壓量程		AC 30-480V
電流量程 (一倍過載)		端子輸入	5A
		鉗表輸入	5A 20A 100A 500A 1000A
鉗表輸入		5A 、20A	±0.2%（帶鉗表自修正功能）
		100A 、500A、1000A			±0.5%
電能脈沖常數		5A	FL=36000P/KWh FH=3.6×10000000P/KWh
		其它	FL=36000×5/額定電流(P/KWh) FH=3.6×10000000×5/額定電流(P/KWh)
頻率		45-55Hz
相位測量范圍		-180 -- +180度
互感器變比		< ±0.5%
電壓影響		< ±0.01%
頻率影響		< ±0.01%(45-55Hz)
溫度影響		< ±5ppm/`C (典型）
24小時變差		(0.1級)< ±0.02% (0.5級)< ±0.01%
基本誤差				U.I 諧波測量
端子輸入				測量范圍	2-51次諧波
有功電能	±0.1% ±0.05%			測量精度	±0.01%（相對于100%基波)
無功電能	±0.1%			其它技術 指標
功率	±0.1% ±0.05%			電源		AC57.7～480V（50～60Hz)
電壓	±0.1% ±0.05%			功耗		約10VA
電流	±0.1% ±0.05%			環境溫度		-20`C--+40`C(保證準確度）
頻率	±0.05Hz			相對濕度		40%-95% 無結露
相位	±0.1度 ±0.05%度			預熱時間		< 3分鐘
重量	1.8kg			外形尺寸		(長)249(寬)154(高)58mm
