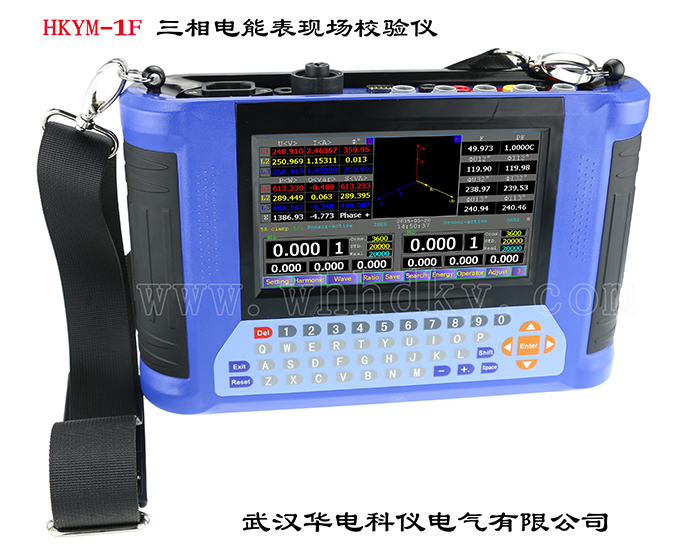

HKYM-1F 三相電能表現場校驗儀

設備名稱：三相電能表現場校驗儀型號：HKYM-1F數量：1臺/套生產廠家：武漢華電科儀電氣有限公司

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HKYM-1F 三相電能表現場校驗儀產品概述

安全提示

經過電工操作訓練的人員，會在有可能發生危險的時候提高警惕

，只有這類人員才能操作該設備

。

所有操作該設備的人員（包括安裝

、操作及維修該設備的人員）在操作前必須先仔細閱讀本用戶手冊

。

當設備看起來已損壞或不能正常工作時

，請不要嘗試?yán)^續進行操作

，應立即找相關技術人員進行修復

，修復完成方能進行操作

。

A 在進行該設備安裝操作前請先閱讀本用戶手冊。

B 使用本機前

，請先確認接線正確無誤后再開機

。

C 非專業人員不得操作本儀器。

2

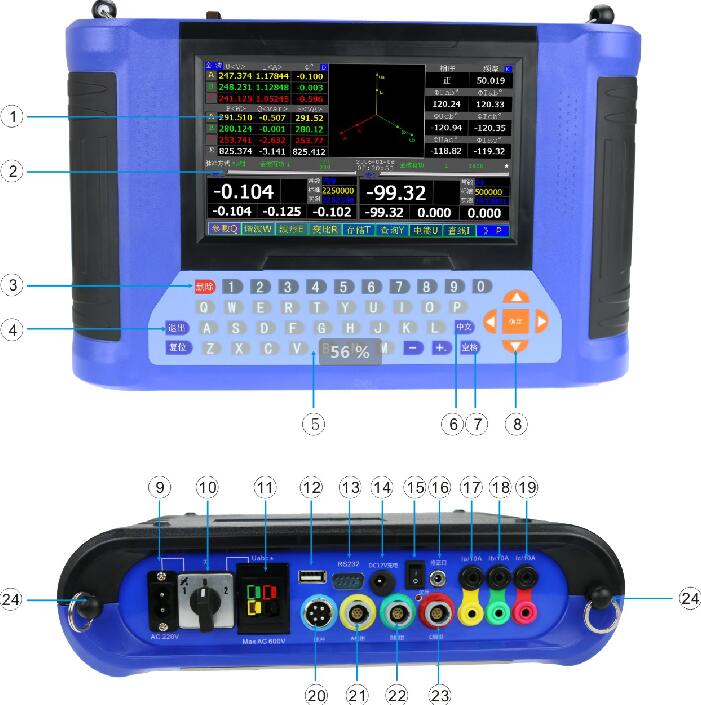

、平面示意圖及說明

1--觸摸顯示屏

2--進度顯示條

3--刪除鍵

4--退出（返回）鍵

5--鍵盤

6--中文切換鍵

7--空格鍵

8--導航及確認鍵

9--電源插座

10--電源開關

11-- A

、B

、C三相電壓輸入插座

12--電池開關

13--充電插座

14--修正口

15--USB接口

16--RS232接口

17--A相電流鉗專用七芯接線座

18--B相電流鉗專用七芯接線座

19--C相電流鉗專用七芯接線座

20-- A相電流輸入輸出插座

21--B相電流輸入輸出插座

22--C相電流輸入輸出插座

23--脈沖信號接口

24--掛帶扣

功能特點

4.1同時計算全波、基波

、諧波全部參數

。在校驗界面，同時實時顯示全波基波的U

、I

、P、Q

、VA

、相角，以及諧波的合成U

、I

、P、Q

、VA和百分比

，U、I的正序

、負序及零序含量

，諧波的PH+、PH-

、PH+/P基%

、PH-/ P基%、全波PF

、基波PF及諧波PF。

4.2 校驗方式包括全波有功

、全波無功

、基波有功、基波無功

、基波視在

、全波視在、諧波有功等7種方式

�

？尚ｒ炄ū怼⒒ū�

、諧波表的有功電能準確度及全波表

、基波表的無功電能準確度。也可校驗視在電能表的準確度

。

4.3 可選任意一次諧波或多次諧波

，計算合成的U

、I、P

、Q

、VA和百分比，以及諧波有功電能

。

4.4 可單獨同時分析三相的諧波的各次U

、I、P

、Q

、VA的含量及測量值，顯示51次諧波+PH

、諧波-PH及占基波的百分比

，以確定正反向諧波有功對計量的影響量。

4.5 全波無功為基波和各次諧波無功的代數和

。避免以往的90度移相法

，在諧波下無功計量錯誤的情況�

？砂幢粶y電能表的測量帶寬

，選擇諧波次數。

4.6可同時檢測兩路被檢脈沖

，同時檢測的被檢脈沖的常數

、工作方式及脈沖個數可完全不同。

4.7過載2.4倍

，所有測量點保證0.05%的準確度

，保證CT二次額定電流為1A時的測量指標。500倍電流范圍保證計量指標

；

4.8 500倍電流范圍保證計量指標

，10000倍電流顯示范圍。最小1mA 啟動電流

。高供高計時

，空載也可識別接線。

4.9電能累積功能可以校驗沒有電能脈沖輸出的電能表

。

4.10顯示矢量圖

、可識別三線48種，四線96種錯誤接線以及CT二次交叉接線

。

4.11采用7寸 16:9 工業級TFT寬彩觸摸屏

。儀器的每一個功能都是一屏顯示，不用翻屏就能看見每一個功能的全部參數

。讓用戶使用時一目了然

。

4.12儀器在不接入電壓

、電流信號的情況下，在辦公室就可模擬現場的各種接線

，得出相應的接線結果及更正系數

。此功能，可作為培訓查線的工具使用

，提高現場工作人員的查線技能

。

4.13儀器內可產生0.05A-5A的實際電流信號加到5A鉗上，以測量鉗表的誤差

。解決了5A鉗在使用時間長了以后誤差變化的問題

。可隨時了解鉗表的閉合情況

，提醒工作人員清潔鉗口

。在更換5A鉗時，可將誤差修正到0.2級

。

4.14自動錄入電能表號碼（選配功能）

支持條形碼掃描槍

，自動錄入電能表編碼。

4.15 利用485或紅外光電頭

，讀取多功能電能表尖

、峰、平

、谷

、總的有功無功底數，讀常數及校時

。支持國標DL645規約DL645-1997和DL645-2007

。（選配功能）

4.16 儀器內帶2G電子盤

4.17 可帶3寸現場打印機，電池供電

，直接將彩色屏幕圖像轉換為黑白后打印

。

4.18帶5A、100A

、500A、1000A鉗表

，直接測量低壓電流互感器的變比及變比的誤差

。

4.19 顯示A、B

、C三相電壓

、電流的波形。

4.20 工作電源輸入范圍55V-600V

。三相電壓輸入工業插座的額定電壓為600V

。工業級開關切換外接市電和三相電壓作為工作電源

。

4.21 所有現場需要輸入的參數和下裝的數據均可由用戶自由定義�

？上卵b5000個用戶的數據

。

4.22 可將當前屏幕存儲到優盤。

4.23具有溫濕度測量功能

。

4.24具有USB接口

，連接優盤，形成超大型空間

，方便數據拷貝

。

4.25 觸摸屏加按鍵操作，輸入鍵盤采用電腦鍵盤排列方式排列

。也可使用USB接口的PC電腦鍵盤

。

4.26 可通過儀器USB接口與PC機進行對時。

4.27 平板電腦可直接控制儀器

，操作界面和儀器相同

。

4.28 電壓測量插座和電源切換開關為工業級，可在600V下使用

。（普通的市電用開關為250V

，在380V時為超范圍使用，存在安全隱患）

4.29 高安全設計

。市電插座

、電壓測量插座、電流輸入

、電流鉗輸入之間分別隔離

，耐壓4kV。

4.30 電能脈沖輸入保護

�

？稍谳斎敫邏簳r，自動保護

，并在儀器上顯示提示信息

。在改正錯誤后，點擊界面即可復位保護

。

4.31 5A鉗自修正功能：儀器內產生5A的電流信號加到5A鉗上

，以測量鉗表的誤差。

4.32 采用5顆低功耗ARM芯片

，全部運算能力大于1GIPS

，同時計算51次諧波和全波的全部參數。

4.33 采用成熟的正版WINDOWS CE操作系統，穩定可靠

。

詳細參數

技術參數

電壓	保證誤差范圍			25-600V
	啟動測量值			0.5V
	額定值			440V
	誤差等級			±0.05%
電流	端子	額定Ie	5A
		范圍	0.025A-12A
	鉗表	額定Ie	5A、100A 、500A 、1000A
		范圍	0.5%Ie—2.4Ie
	啟動電流			0.02%Ie
輸入頻率范圍				45-65Hz
頻率測量誤差				±0.01Hz
相位測量范圍				-180°- 180°
最大相位誤差				±0.1°
諧波百分比、諧波電工參數 、諧波電能測量次數				2-51次
脈沖常數 （注：Ie--額定電流）	低頻輸出 (三檔)	5A	3600P 、36000P、360000P/kWh(kvarh 、kVAh)
		其它	3600P 、36000P、360000P *(5/Ie)P/kWh (kvarh 、kVAh)
	內部高頻	5A	1.8x10⁹ P/kWh
		其它電流檔位	1.8x10⁹ *(5/Ie)P/kWh
最高脈沖輸入頻率				50kHz
5A端子	全波基波 kWh 、P、U 、I			±0.05%
	全波基波 Kvarh 、Q、VA 、VAh			±0.2%
	諧波 U 、I、P 、Q 、S			±0.2%H （H=1+0.01k K=2-51）
5A鉗表	全波基波 kWh、P 、U 、I			±0.2%
	全波基波 Kvarh、Q 、VA 、VAh			±0.2%
	諧波 U、I 、P 、Q、S			±0.5% H （H=1+0.01k K=2-51）
	自檢電流循環輸出電流			0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A
	自檢誤差（線性和角差）			±0.1%
大電流鉗	全波基波 kWh 、P 、U、I			±0.5%
	全波基波 Kvarh 、Q 、VA 、VAh			±0.5%
	諧波 U 、I 、P、Q 、S			±1.0% H （H=1+0.01k K=2-51）
其它	變比測量			±0.5%
	電壓影響			< ±0.01%
	頻率影響			< ±0.01%
	溫度影響			< ±0.005%/℃
	24小時變差			< ±0.01%
	諧波影響			< ±0.01%
可充電電池				11.1V 3000mAh
耐壓（電壓電流測量及電源與低壓端子之間）				4.0 kV
電快速瞬變脈沖群				4.0 kV
浪涌				4.0kV（共模），2.0kV（差模）
開機穩定時間				<3分鐘
環境溫度				-25℃-+45℃
相對濕度				40%-95%
工作電源				AC 55V - 600V
功耗				< 9W
外形尺寸				275mm * 196mm * 78mm
重量				< 1.5 kg
