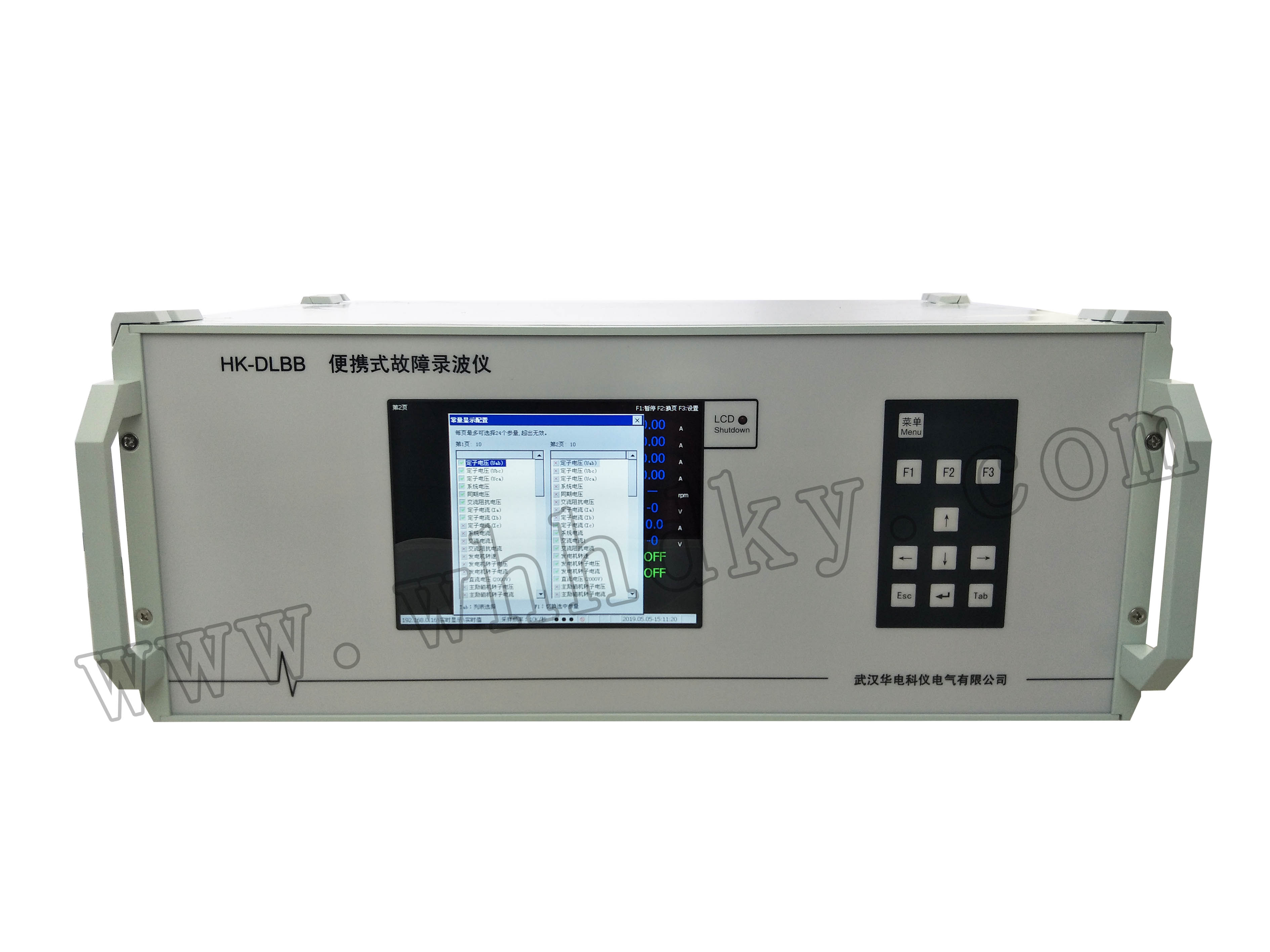

HK-DLBB便攜式故障錄波儀

設備名稱：便攜式故障錄波儀型號：HK-DLBB數量：1臺套生產廠家：武漢華電科儀電氣有限公司

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HK-DLBB便攜式故障錄波儀產品概述
HK-DLBB便攜式故障錄波儀

，是以DSP

、嵌入式操作系統為核心

，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置

。

基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要

，靈活地采用不同的采樣頻率

，最高為100K/S，可用于暫態電氣信號的錄制分析

。

采用先進工控內核

，結合嵌入式操作系統，高效

、可靠地實現數據高級處理

、傳輸、存儲

、顯示功能

。

錄波儀提供上位機軟件包，可安裝于基于Windows操作系統的計算機

，如筆記本電腦

、工程師站、DCS主機等

。上位機通過現場總線或局域網與錄波儀連接，實現遠程控制

、數據共享

、電氣試驗等功能。

功能特點

1.電氣隔離24路模擬量

、16路開關量同步采樣

輸入信號處理通道全部采用電氣隔離

，隔離耐壓3000VDC。

2.靈活的采樣頻率

錄波儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率

，以滿足不同應用需要

。最高采樣頻率為100K/s（2路模擬通道、16路開關通道）

，當18路模擬量

、16路開關量全部打開時，錄波儀的采樣頻率為10K/s

。

3.實時有效值計算

錄波儀對模擬通道進行無延遲的有效值計算

。交流量RMS每10ms生成一點。

4.實時派生量計算

用戶可以定義最多達24個派生量

，包括頻率

、有功、無功等多個類型

。錄波儀進行無延遲的派生量計算

。

5. 對接入通道、派生量實時監視，多種故障啟動方式

在任何運行狀態下

，錄波儀都根據用戶設置的啟動量

、啟動方式、啟動值

，實時監視接入量

，一旦滿足啟動判據，即按用戶設置格式記錄波形

。故障記錄文件存儲容量為2GB

。如果連接了上位機（PC機），錄波儀即時通知上位機

。

6. 發電機總啟動電氣試驗功能

連接PC機

，錄波儀可以進行發電機總啟動電氣試驗，包括發電機

、勵磁機的短路

、空載試驗，勵磁調節器特性試驗等

。

7.實時監測

實時諧波分析

、實時波形顯示、矢量圖畫面

。

8.6.4＂TTF顯示屏

分辨率為640*480

9. 串行口通訊RS-232C

可以定制為半雙工時序

，可通過RS232/485轉換器接入RS-485總線。

10.10/100Mbps局域網接口

錄波儀具備1個局域網接口

，可以直接連接PC機

，也可接入局域網。

11.PC軟件

PC軟件運行于Windows平臺

，通過串行口或網絡接口連接

。提供實時監視、參數設置

、數據分析

、發電機總啟動電氣試驗等功能。

詳細參數

1. 24路同步采樣模擬通道

模擬通道A/D分辨率： 16位

有效值準確度： 0.2%

錄波儀裝有6個模擬信號處理模塊

，每個模塊由3路模擬通道組成

。

模塊種類：

型號	第1通道	第2通道	第3通道
PMRC1001	AC150V	AC150V	AC150V
PMRC1002	AC10A	AC10A	AC10A
PMRC1003	DC±2000V	DC±500V	DC±100mV
PMRC1004	DC±10V	DC±10V	DC±10V
PMRC1005	DC4-20mA	DC4-20mA	DC4-20mA
PMRC1006	AC150V	AC150V	AC500V
PMRC1007	AC10A	AC10A	AC100A 電流鉗
PMRC1008	AC500V	AC500V	AC500V
PMRC1009	AC100A 電流鉗	AC100A 電流鉗	AC100A 電流鉗
PMRC1010	AC10A 電流鉗	AC10A 電流鉗	AC10A 電流鉗
PMRC1011	轉速信號(1:1/1:60)	DC±2000V	DC±100mV
PMRC1012	轉速信號(1:1/1:60)	DC±100V	DC4-20mA
PMRC1013	DC±100V	DC±100V	DC±100V

輸入特性：

信號類型	輸入阻抗
AC150V	> 80kΩ
AC500V	> 300kΩ
AC10A	< 0.05Ω
DC±2000V	> 2.0MΩ
DC±500V	> 500kΩ
DC±100V	> 100kΩ
DC100mV	> 8kΩ
轉速信號(1:1/1:60)	> 300kΩ(50Hz)
DC±10V	> 15kΩ
DC4-20mA	120Ω

6個模塊的種類配置、量程

，可根據用戶要求調整

，或可根據用戶要求提供其他種類模塊。

2. 16路同步采樣開關量通道

標配為外接無源節點

，通道內部輸出+24V

�

？筛鶕�(jù)用戶要求配置為各種電壓范圍的有源節點。

3. 24路實時派生量

錄波儀最多可設置24路派生量

，各類型的準確度如下表所示

。派生量的具體種類、算法請參見“3.4 派生量”

。

類型	準確度	備注
頻率	±0.02Hz
有功功率	0.5%	cosφ1.0–0.5 電壓＞50% 電流＞10%
無功功率	0.5%	sinφ1.0–0.5 電壓＞50% 電流＞10%
功率因數	1.0%
正序	1.0%
負序	1.0%
零序	1.0%
兩相負序	1.0%
相角差	±0.3°
實測功角	±0.3°
兩矢量差	0.5%
兩矢量和	0.5%
線路功角	±0.3°
交流阻抗	0.5%
同期壓差	1.0%
計算功角	±1.5°
標量和		由引用參量決定
標量差		由引用參量決定
一次函數		由引用參量決定
