羅氏線圈DS-1000A產品概述
羅氏線圈電流傳感器適用于一般測量?jī)x器很難進行測量的特殊場合
◆ 適用環境廣：特殊柔性材質制作
◆ 響應快
◆ 電流測量范圍寬：可以從50mA到200kA(工頻范圍)；
◆ 輸出接口易匹配：輸出接口可方便地連接到示波器
◆ 電流測量檔位可調：電流測量分為三檔
◆ 使用安全：與常規電流鉗不同無二次開路危險
◆ 線圈長度
羅氏線圈電流傳感器由羅氏線圈
積分器：01—BNC輸出接口
線圈長度：315mm
輸入/輸出：1檔1000A/1V、2檔100A/1V
精 度：±1.0%（顯示值±2個字）
電流范圍：0. 5A—1000A
積分器工作電壓：DC 4.5V 即AA電池（5號）三節
積分器外形尺寸：高112mm×寬72mm×厚36mm
安全標準EN61010-1+A2
EMC標準EN 61326-1:1997+A1:1998
DS-1000A系列羅氏線圈電流傳感器是根據羅氏線圈原理制作而成，可與示波器、萬用表等低壓測量?jī)x器配合使用，也可用于某些在線檢測儀器的電流采樣
。部分產品附件提供的專用線用來連接BNC接合器輸入到示波器或萬用表等測量?jī)x器。
功能特點
，能在狹小空間里能進行彎曲，如較密集的線路、鋁排、銅排、母線電流的測量。我公司生產的羅氏線圈電流傳感器采用特殊的柔性材料作為線圈骨架，經特殊工藝處理，具有以下特點：
，方便測量任何特殊環境下的導體電流 ；
、無飽和、精度好 、角差� 。河捎谖词褂�鐵芯，相應快 、無飽和效應 ，測量精度高，相位偏移� � ；
、萬用表 、功率計等測量或在線監測設備，具有良好的匹配性 ；
，可實現對電流測量精度的要求，精度1% ；
，特別是測試大電流時，使用安全可靠 ；
、輸出電壓等參數可依客戶要求定制。
詳細參數

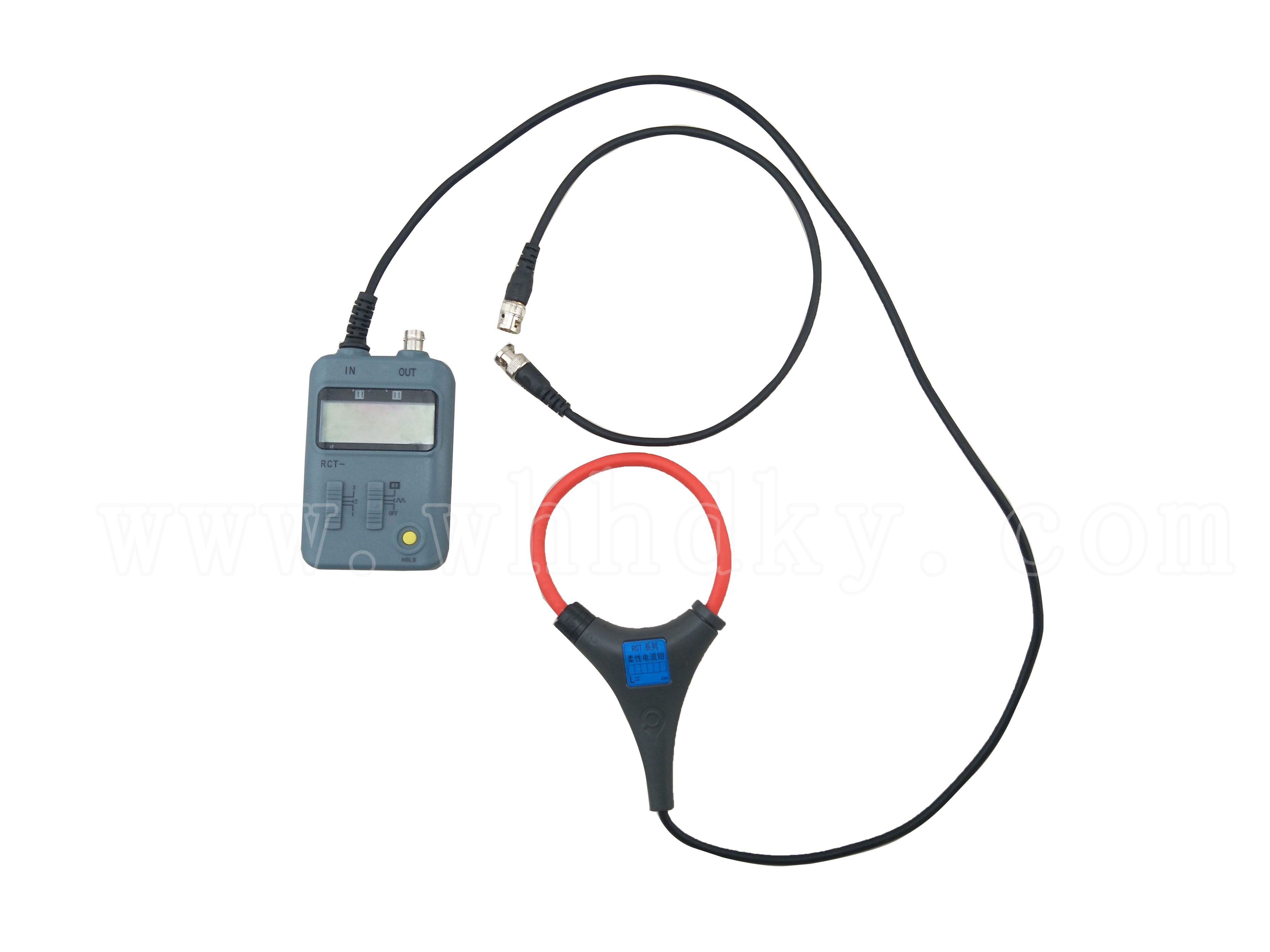

、積分器和BNC線組成，如圖1，線圈用于由電流信號采樣，積分器用于電流采樣后的積分運算以輸出測量用電壓信號，BNC線用于積分器輸出與測量?jī)x器的連接。
；02—運行指示燈，顯示屏上部左側、綠色
，開機后常亮表示積分器工作正常
；03—低電指示燈，顯示屏上部右側、紅色，電池電量偏低時亮；04—開機鍵，最下端OFF檔電源關閉，中間表示積分器輸出端有信號輸出但顯示屏無顯示，最上端A表示積分器輸出端有信號輸出同時顯示屏顯示被測導體實測電流有效值；05—HOLD鍵，按一次可鎖定屏幕顯示電流值，再按一次即可解除鎖定；06—積分器殼體；07—輸出/顯示檔位鍵，可分檔輸出/顯示電流值，最下端為1檔，中間位2檔，最上端為3檔；08—電流顯示屏；09—積分器輸入線（即線圈輸出線）。
、3檔10A/1V 50Hz
