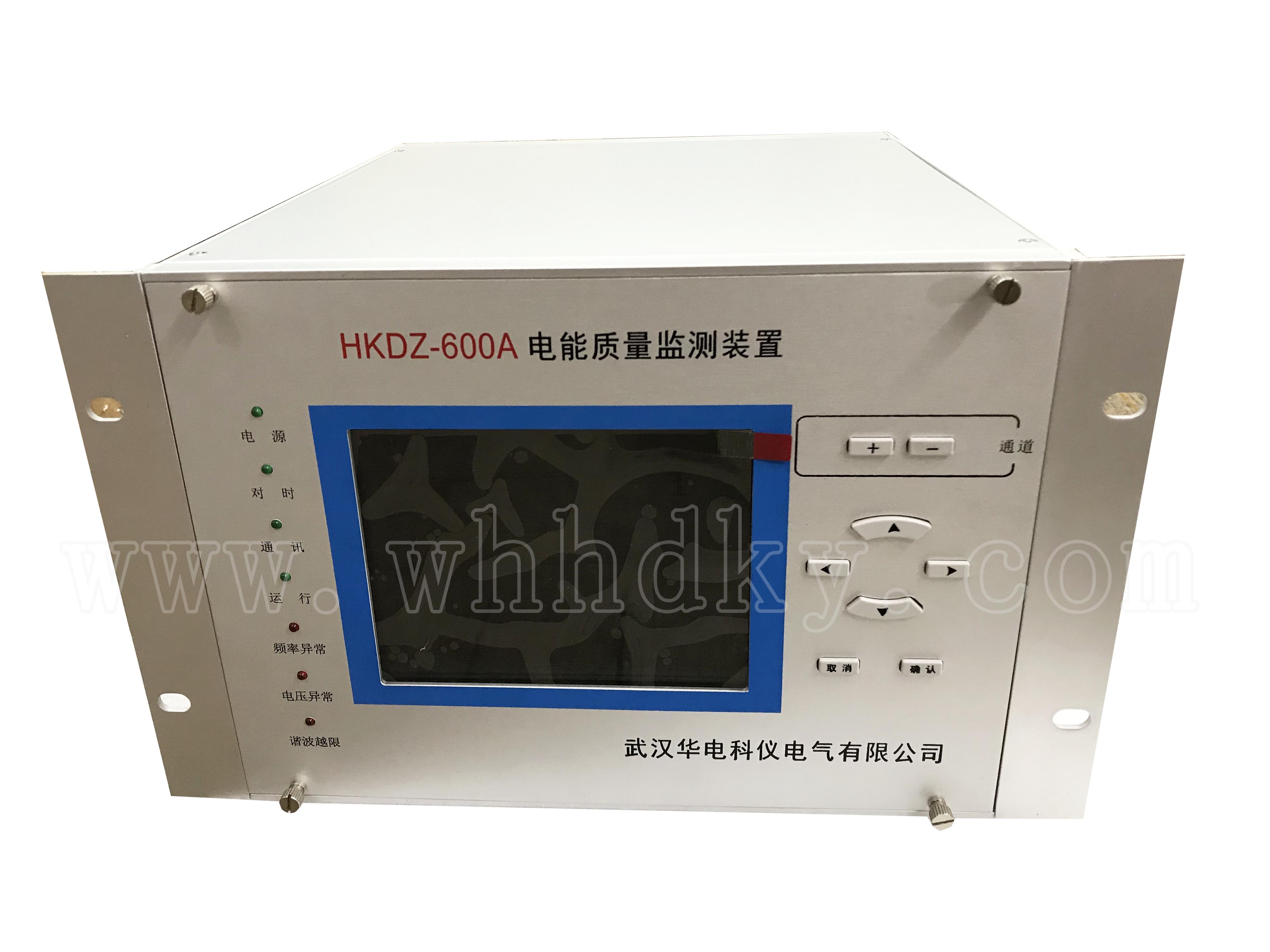

基本測量 |
電網頻率 ；電壓 、電流有效值 ；總的有功 、無功功率、功率因數
|
|
基本監測指標 |
a)三相基波電壓 、電流有效值 ，基波功率、功率因數 、相位等 ；
b)電壓偏差； c)頻率偏差 ；
d)三相電壓不平衡度 、三相電流不平衡度 、負序電 壓、電流 ；
e)諧波（2～100次） 。包括電壓、電流的總諧波畸變率 、各次
諧波含有率 、幅值、相位 ，各次諧波的有功 、無功功率等；
f)電壓波動 、閃變 ；
|
|
高級監測指標 |
a)間諧波； b)電壓驟升 、驟降 、短時中斷；
|
分鐘統計功能
裝置具有對電能質量數據的分鐘統計功能
日?qǐng)?bào)表統計功能
在電能質量分鐘統計基礎上，進行日?qǐng)?bào)表統計分析功能
，統計電能質量數據的最大值、最小值、平均值、95%概率大值等。暫態事件記錄
當發生暫態事件，裝置能夠準確地記錄該事件
，包括事件類型、事件發生時刻、發生相別、特征幅值、暫態發生持續時間等。穩態事件記錄
裝置具有對電能質量穩態指標越限的判斷
，并能夠根據配置文件靈活配置要記錄的穩態指標越限事件，事件內容包括事件類型、事件發生時刻、特征幅值。暫態觸發錄波
暫態事件自動觸發錄波
，可同時記錄事件發生前后10周波和事件結束前后10周波波形數據。電能質量數據存儲
可按設定間隔保存分鐘電能質量統計數據
數據拷貝
支持USB拷貝數據文件，且能夠自動新建相應文件夾
支持RS485
通過IEC61850協議與主站系統交換數據（需定制）；
根據主站要求上傳實時電能質量分析數據
，以及指定時間段內的電能質量分析數據；具備GPS硬對時接口，可以接受IRIG-B碼對時
。實時數據
可實時查看對應監測點的電壓電流有效值
、諧波、間諧波、閃變、功率、不平衡度等電能質量數據。實時波形
實時顯示對應監測點的矢量圖以及實時波形圖
。事件記錄
可查看對應監測點暫態事件記錄和穩態事件記錄。錄波文件以Comtrade文件存儲
。參數管理
主要包括定值設置
、變比設置。該部分主要用于裝置對應監測點的電壓等級、PT、CT以及越限限值的界面配置。歷史數據
主要包括日?qǐng)?bào)表數據
、日合格率數據等歷史數據的查看。系統設置
主要包括通訊設置
、統計間隔設置、時間設置、PQDIF配置、密碼設置、文件管理以及運行工況查詢。該部分可進行對裝置的維護操作，如裝置通訊IP地址的設定、PQDIF文件生成機制的設置以及版本信息的查看等。|
項目 |
參數 |
||
|
通道數量 |
單路/兩路 |
||
|
主機類型 |
工控機 |
||
|
工作電源 |
交流 |
220V±10%；50Hz±0.5Hz ；諧波畸變率不大于15％ |
|
|
直流 |
220V±10% ，紋波系數不大于5% |
||
|
電流信號輸入 |
輸入方式 |
電流互感器輸入 |
|
|
額定值In |
5A/1A |
||
|
測量范圍 |
AC 200mA～5A或AC 50mA～1A |
||
|
功率消耗 |
不大于0.5VA/路 |
||
|
過載能力 |
1.2In連續工作 2In允許1s |
||
|
電壓信號輸入 |
輸入方式 |
電壓互感器輸入 |
|
|
額定值Un |
220V/380V |
||
|
測量范圍 |
AC 0.5V～450V |
||
|
功率消耗 |
不大于0.5VA/路 |
||
|
過載能力 |
1.73Un連續工作 2Un允許1s |
||
|
輸入阻抗 |
大于100kΩ |
||
|
開關量輸出 |
工作電壓 |
AC220V 3A/DC30V 3A； |
|
|
輸出方式 |
無源接點 |
||
|

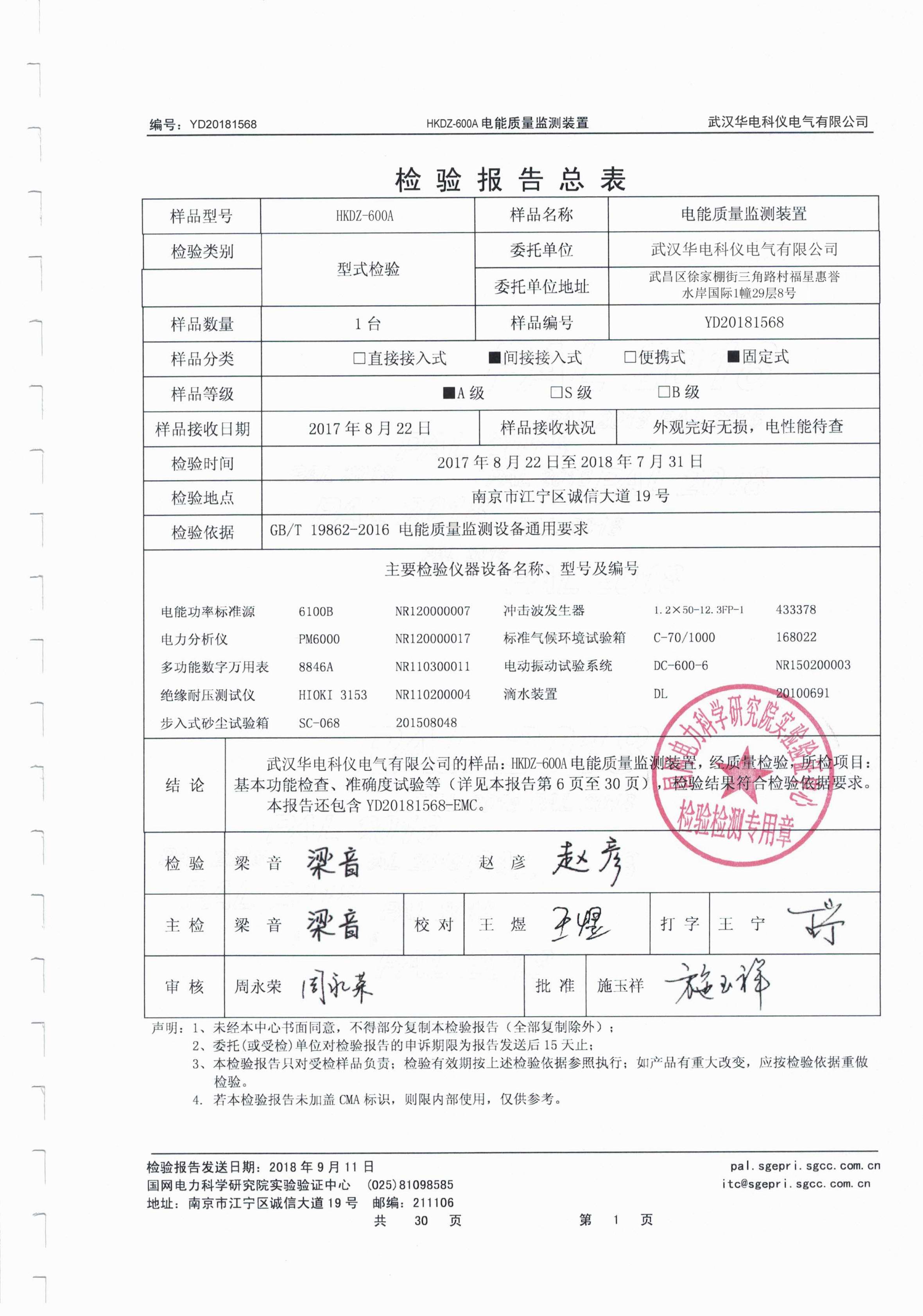

監測指標精度 |
電壓 |
0.2% |
|
|
電流 |
0.2% |
||
|
功率 |
0.5% |
||
|
功率因數 |
0.5% |
||
|
頻率偏差 |
0.01Hz |
||
|
電壓偏差 |
0.2% |
||
|
三相電壓不平衡 |
0.2% |
||
|
三相電流不平衡 |
0.2% |
||
|
諧波 |
符合GB/T 14549-1993中附錄D中的A級要求 |
||
|
間諧波 |
參照/T 14549-1993附錄D中對諧波要求的A級 |
||
|
閃變 |
5％ |
||
|
電壓波動 |
5％ |
||
|

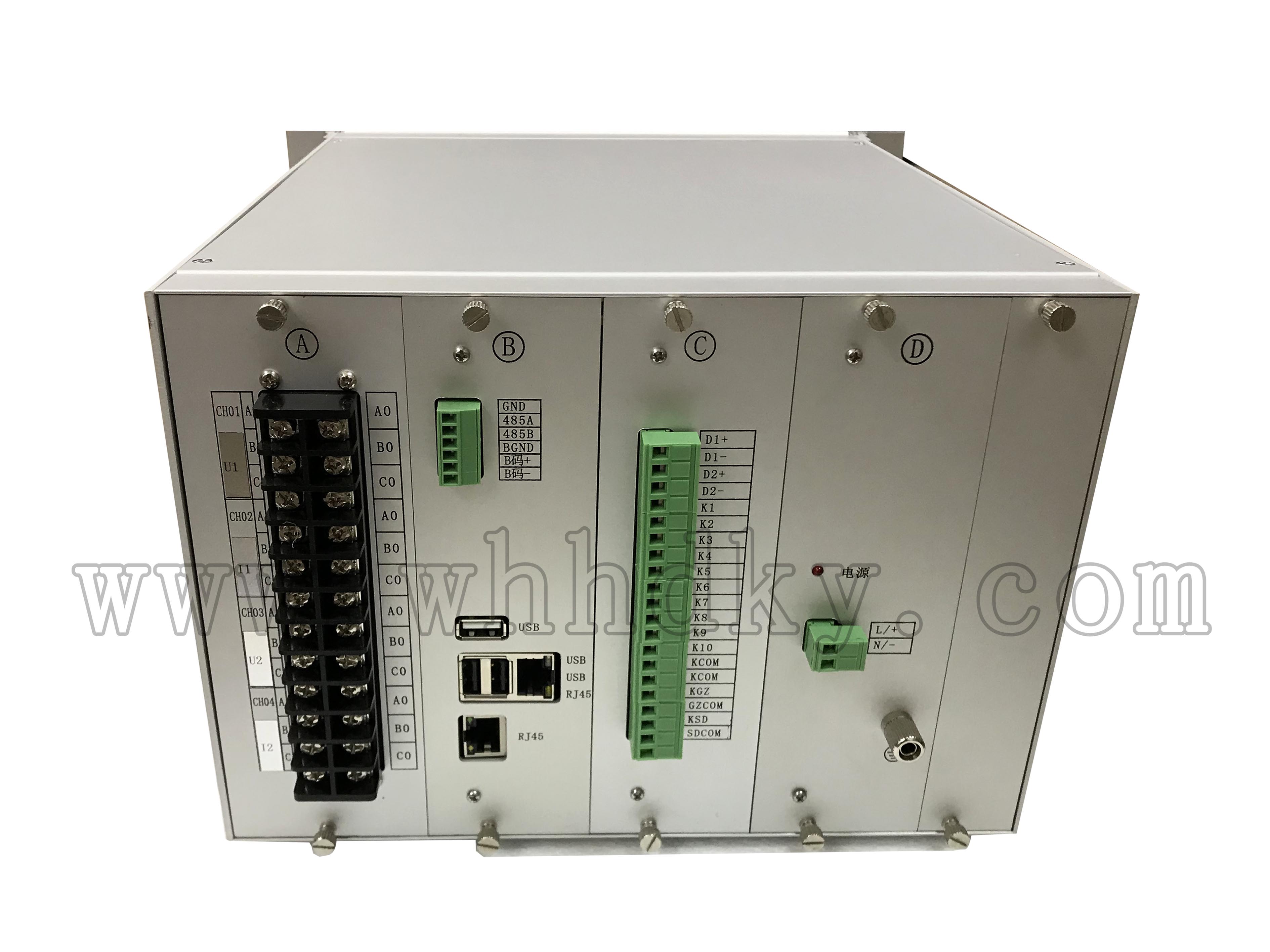

通訊接口 |
以太網 |
接口速率 |
10/100M自適應 |
|
接口類型 |
100Base—T |
||
|
協議 |
支持TCP/IP ，F(xiàn)TP |
||
|
RS 485接口 |
接口速率 |
300～115200bps 帶光電隔離 |
|
|
對時接口(選配) |
裝置接口 |
IRIG-B碼對時 |
|
|
存儲 |
CF卡 |
標配32G ，可擴展
|
|
|
工作環境 |
正常工作溫度 |
-10℃～+55℃ |
|
|
極限工作溫度 |
-20℃～+65℃ |
||
|
相對濕度 |
5％～95％ |
||
|
大氣壓力 |
86kPa～106kPa |
||
|
海拔 |
3000米以下 |
||
