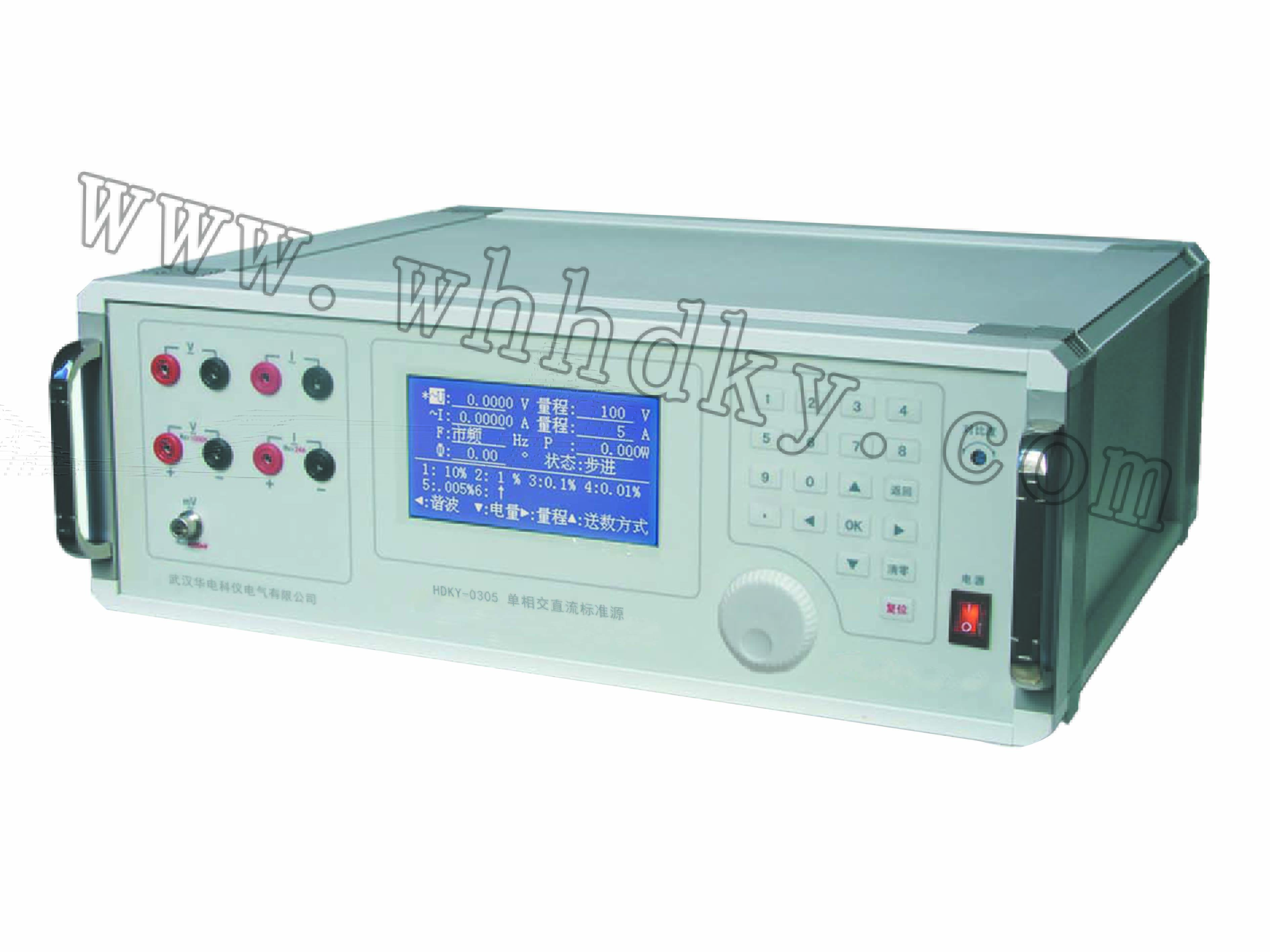

HDKY-0305單相交直流標準源產品概述
本裝置是按照檢定規程JJG124-2005《電流表、電壓表、功率表和電阻表檢定規程》的要求而設計的0.05(0.1)級單相交流和直流標準裝置。
源的信號部分采用DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。
電路設計保護完善、運行可靠、操作方便。
顯示器采用標準圖形240×128點陣液晶單色屏，圖表字符顯示清晰。
1.裝置由單相交流電壓標準源、電流標準源和直流電壓標準源、電流標準源所組成。
2.有校準功能 ，即能根據外接標準的示值，修正標準源的輸出值。
3.可手動和半自動檢驗電力系統中0.2級及以下各種單相交流工頻指示表，如電壓表、電流表、功率表、頻率表以及各種直流電表。
4.可生成含有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。
5.設有RS-232接口或USB接口和大容量的非易失性存貯器，可存貯500塊被檢表的檢測數據
交流輸出
·電壓量程 50V、100V、200V、400V、800V；
·電流量程 0.5A、1A、2.5A、5A、10A、20A；
·調節范圍 0～120% (800V電壓除外)；
·調節細度 5×10－5；
·電壓、電流輸出容量 最大20VA；
·電壓、電流調定準確度 ±(0.03%RD+0.02%RG)；
·電壓、電流輸出穩定度 ≤0.01% /60 s (峰-峰值)；
·電壓、電流波形失真度 ≤0.3%；
·功率輸出調定準確度 ±(0.06%RD+0.04%RG）；
·正弦波輸出頻率范圍 (45～65)·N Hz (N=1，2，3，……31）；
調節細度 0.001·N Hz （N=1，2，3，……31）；
調定準確度 0.01 Hz
·相位調節范圍 0～359.99°；
調節細度 0.01°；
·諧波輸出 2～31次，幅度0～20%（基波額定值）；
相位細度 0.01°·N (N為諧波次數
輸出可以同時含有多個諧波
直流輸出
·電壓量程 200mV
電流量程0.1A
·電壓、電流調節范圍 0～110% (1000V電壓、30A電流除外)；
·電壓、電流調節細度 5×10－5；
·電壓、電流輸出容量 最大 20W；
·電壓調定準確度 ±(0.03%RD+0.02%RG)；
·電流調定準確度 ±(0.06%RD+0.04%RG)；
·電壓、電流輸出穩定度 ≤0.01%/60s(峰-峰值)；
·電壓、電流輸出紋波 ≤1%。
工作電源:單相 220V±10%
使用環境:溫度 20℃±10℃
體積重量:440×460×165mm3，約11kg
。通過上位機軟件
，由PC控制本裝置可進行自動和手動檢驗，并對結果進行處理和管理。
詳細參數
，N=2，3，4，……31）；
，也可以設基波幅度為0，輸出高于工頻的正弦波。
、400mV、2V、4V、20V、40V、200V、400V、1000V；
、0.3A、1A、3A、10A、30A；
，50Hz±5%。
，相對濕度 ≤85%RH
。
。
