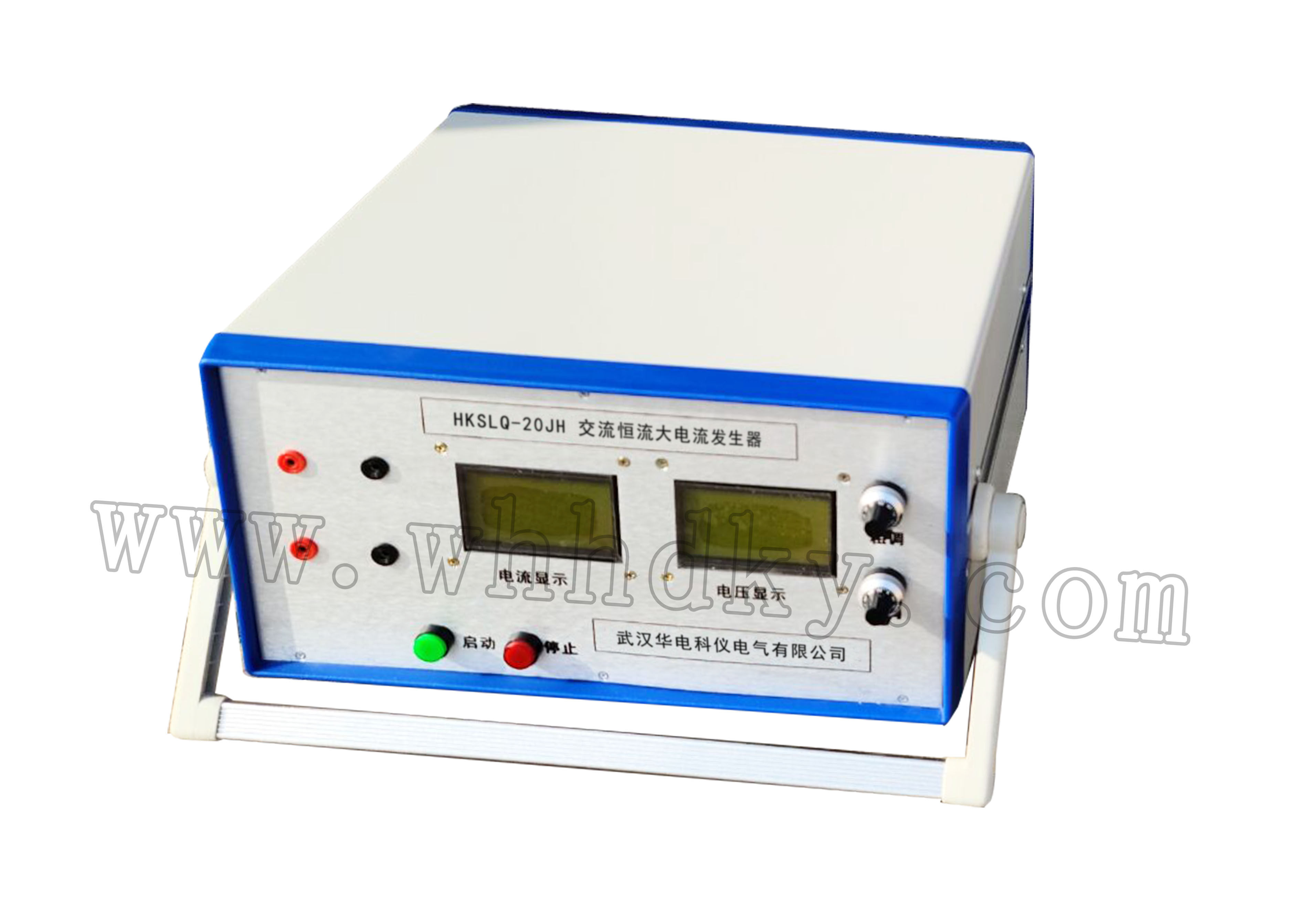

HKSLQ-20JH交流恒流大電流發生器

設備名稱：交流恒流大電流發生器型號：HKSLQ-20JH 數 量：1臺套生產廠家：武漢華電科儀電氣有限公司

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HKSLQ-20JH交流恒流大電流發生器產品概述
本產品的開發針對廠家完整試驗平臺的搭建，對未來實現現代自動化技術的應用等

，這些都是很實際的，針對一二次融合檢測設備的應用

，項目開發，本產品無論是功能

，電壓

，電流副值

，角度

，頻率，還是諧波的輸出

，故障裝態模擬都屬國內首創

，因其采用線性功放開發而來其精度高，穩定度好

，也適用于檢定

、校驗、修理0.5級以下交流電流表

；亦可作為高穩定度測試電源使用

，校對0.2級以下交流電流表、鉗形表

、多用表等檢測

！
目前變電站、電廠一次設備安裝完成

，檢修都要在電流互感器一次側通上電流檢查每組CT的變比極性及二次側回路接線安裝的正確性

。
以往的情況都是在電流互感器的一次側用普通大電流發生器(降壓升流原理)，分相輸入電流實驗

。為了提高工作效率操作方便使用三相交流實驗裝置型三相交流實驗裝置

，可以像做繼電保護測試儀一樣，從一次注入電壓

，電流

，可變頻率，可改角度

，此種控制電路及電流發生器

，為華電科儀電氣申請專利產品，該控制電路包括：波形發生電路、乘法器電路

、反饋電路和電流互感器

。波形發生電路，用于生成頻率

、角度可調的正弦波交流信號

；乘法器電路，用于將波形發生電路輸入的第一波形信號與反饋電路輸入的第二波形信號相乘后輸出給IGBT驅動電路

；反饋電路

，用于將電流互感器采集的升流變壓器輸出的電流進行預處理，得到第二波形信號

。申請專利中

，通過波形發生電路生成頻率、角度可調的正弦波信號并輸入到乘法器電路中

，同時反饋信號經過預處理后輸入到乘法器電路

，并在乘法器中與正弦波信號相乘后輸出到IGBT驅動電路驅動IGBT控制升流變壓器輸出電流，可實現對輸出電流的精度控制

，以及頻率

、角度（相位）可調。
HKSLQ-20JH型交流實驗裝置

，可幾組電流互感器同時串接通入電流試驗

，最大優點可采用220V電源，試驗結束可以數據保存通過USB口拷貝試驗結果

。儀器自動款10寸TFT液晶屏顯示

，觸摸屏操作；手動款調節采用128*64的藍屏顯示

，旋鈕調節操作

！

功能特點

Ø 輸入電源：交流50HZ 220V
Ø 電流輸出范圍：0-25A
Ø 功率：100VA
Ø 電流準確度優于：0.2%
Ø 電壓標準4V （根據負載設計）
Ø 電壓準確度0.1%
Ø 穩定度：0.001%
Ø 采用24位AD液晶顯示儀表

詳細參數

供貨清單
Ø 交流恒流源
Ø 電流輸出線一套
Ø 電源線一條
Ø 使用說明書一本
Ø 合格證一張
Ø 發貨單一份
