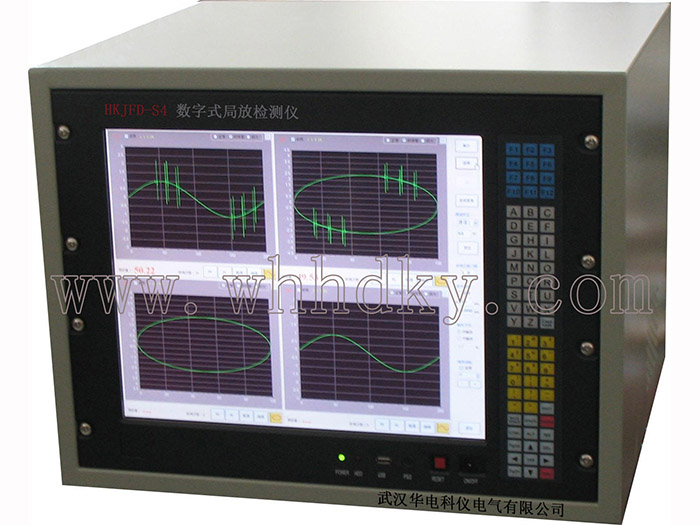

HKJFD-S4 變壓器感應局放試驗測試系統產品概述
HKJFD－S4數字式局部放電測試系統是我們繼HKJFD-S1數字單通道局部放電檢測儀后研制開發生產的全新的數字化儀器設備，它的采用高速集卡通道：同步4通道；采集卡最高采樣頻率：40MHz；高精度AD分辨率12bit，直流精度0.2%
功能特點
1、先進性：采用高速寬頻帶數據采集系統
2、繼承性：運用虛擬儀器的概念
圖形顯示分為：橢圓、正弦
同步跟蹤顯示任意頻率的試驗電源
數控增益粗調、增益細調
3
4
技術指標
系統主要性能技術指標
1
2
3
4
5、檢測靈敏度允許電流（見表一）：
表一
輸入單
元序號
調諧電容范圍
靈敏度（PC）
（不平衡電路）
允許電流有效值
不平衡電路
平衡電路
1
0～25～100PF
0.02
30mA
0.25A
2
25～100～400PF
0.04
50mA
0.5A
3
100～400～1500PF
0.06
120mA
1A
4
400～1500～6000PF
0.1
0.25A
2A
5
1500～6000～25000PF
0.2
0.5A
4A
6
0.006～0.025～0.1μF
0.3
1A
8A
7
0.025～0.1～0.4μF
0.5
2A
15A
8
0.1～0.4～1.5μF
1
4A
30A
9
0.4～1.5～6.0μF
1.5
8A
60A
10
1.5～6.0～25μF
2.5
15A
120A
11
6.0～25～60μF
5
25A
200A
12
25～60～250μF
10
50A
300A
7R
電阻
0.5
2A
15A
顯示工作方式
橢圓——正弦——直線
工作方式：
分連續
觸發同步方式：
分內外觸發方式，內觸發為儀器電源同步觸發
外觸發同步信號輸入電壓：
5~100V，輸入功率<1伏安。注意；外觸發同步信號輸入電壓要經過隔離處理
信號相位判定：
橢圓顯示為極坐標方式，正弦顯示為正弦波方式，其顯示圖形的起點為試驗電源的零點，其顯示圖形的長度為試驗電源的一個周期，外觸發同步方式下系統準確真實地顯示了的試驗電源的周期、相位。
時間窗：
系統軟件模擬時間窗，相位大小任意選擇
濾波頻帶：
系統采用傳統的帶通濾波方式
信號放大器：
增益調節：分增益粗調和增益細調，增益粗調分6檔
放大器正負極性響應不對稱性：<1dB
局放信號測量：
所見即所得方式，可在連續
試驗電源測量（選項，需外接電壓、電流傳感器）：
可測量高壓側電壓、高壓側電流、低壓側電壓、低壓側電流，顯示分為模擬指針和數碼顯示，
誤差：
±3%（以滿刻度計）。
主機：
8U加強型標準機箱
重量：
約25KG。
數字處理設備：
標準配置為一體化工控機
控制開關柜(選配件，體積重量隨功率變化)
；采樣長度4M樣點；它集成了信號調理、全軟件控制、數據分析等功能，是一套完整的局部放電試驗系統
。
功能特點
，放電波形還原顯示清晰，失真度小，配合時間窗的使用，可動態放大顯示圖形細節；采用12位數據采集系統，結合連續、單次數據采集，測量精度與傳統模擬局放儀相比有了質的提高。
，數字化全模擬傳統儀器的功能，
、直線 ，放電相位顯示明確；
，放電相位顯示明確 ；
。數字模擬時間窗 ，可任意調節大小，動態并可放大顯示細節 。
、可靠性：優化了系統組成結構，運用模塊化 、單元化設計技術 ，數字儀器各功能模塊單元明確。信號調理單元移用了我廠應用了多年的經典的調理電路 ，加上采用了高可靠性的數據采集卡 ，使得數字儀器的可靠性有了根本的保證。
、安全性：系統采用了多參數報警保護措施 ，關鍵部位更采用軟、硬件雙重保護 ，靈敏度高
，確保了整個試驗系統的運行安全。
詳細參數
、獨立、同步、4通道
、最高采樣頻率 40MHz
、數據分辨率12bit，直流精度0.2%
、可測試品的電容量范圍6PF~250μF
。
、檢測靈敏度及輸入單元允許電流值
、單次、3D 顯示工作方式。
，頻率50；外觸發為同步試驗電源工作頻率，10~1000Hz內任意頻率。
，可動態放大顯示時間窗 ，兩個時間窗可分別或同時開。
，3dB低頻端頻率fL：分10 、20、40KHZ檔 ，3dB高頻端頻率fH分80 、200、300KHZ檔 ，fL和fH可靈活任意組成各種濾波通帶 。
，檔間增益差20dB（10倍） ，誤差±1 dB調節；增益細調分8級 ，范圍>20dB 。
。
、單次 、放大等顯示工作方式下測量局放信號，誤差±5%（以滿刻度計）。
