一、HKJF-M3Y工頻耐壓局放試驗測試系統產品概述
HKJF-M3Y工頻耐壓局放試驗測試系統主要用于部分35kV電壓等級以下電力產品如互感器、電力變壓器、高壓斷路器
二
海拔高度：≤1000m
環境溫度：-10℃～+40℃
相對濕度：<90%（25℃時）
使用環境：戶內
無導電塵埃
無火災及爆炸危險
不含有腐蝕金屬和絕緣的氣體存在
電源電壓的波形為實際正弦波
設有一可靠接地點，接地電阻≤0.5Ω
三
JB/T9641-1999 …………………《試驗變壓器》
GB/T.311.1-1997 ………………《高壓輸變電設備的絕緣與配合》
GB/T 16927.1-1997 ……………《高電壓試驗技術》第一部分 一般試驗要求
GB/T 16927.2-1997………………《高電壓試驗技術》第二部分 測量系統
GB7328-87 ………………………《變壓器和電抗器的聲級測量》
GB/7354-2003 …………………《局部放電測量》
GB/T509-1991 …………………《電力變壓器試驗導則》
GB2536-1990 ……………………《變壓器油》
GB7252-87 ………………………《變壓器油中溶解氣體分析和判斷導則》
JB8749-1998 ……………………《調壓器的通用技術要求》
四

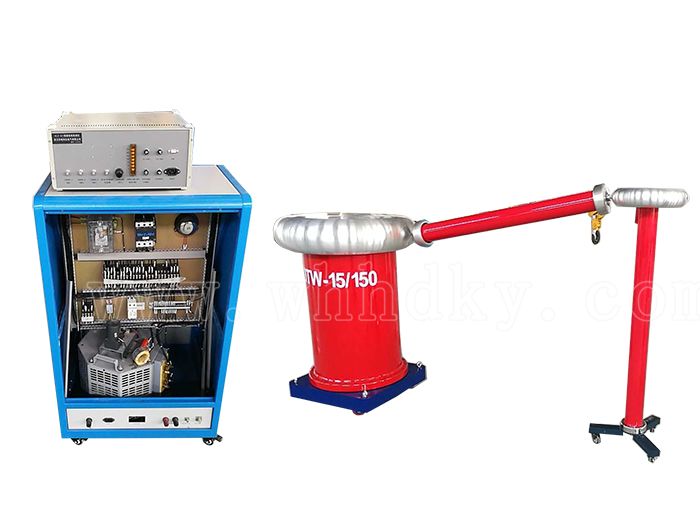

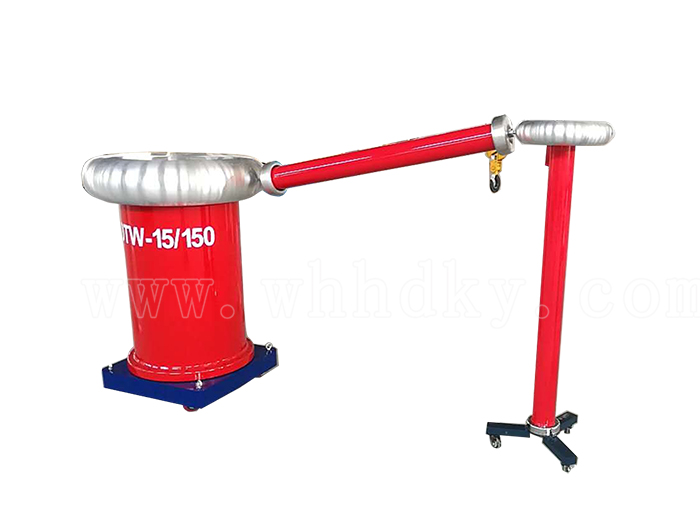

YDTW-10/120工頻無暈試驗變壓器 ……………………………………一臺
OWF-120/1000無局部放電耦合電容器…………………………………一臺
GR120/0.1工頻保護電阻…………………………………………… …一臺

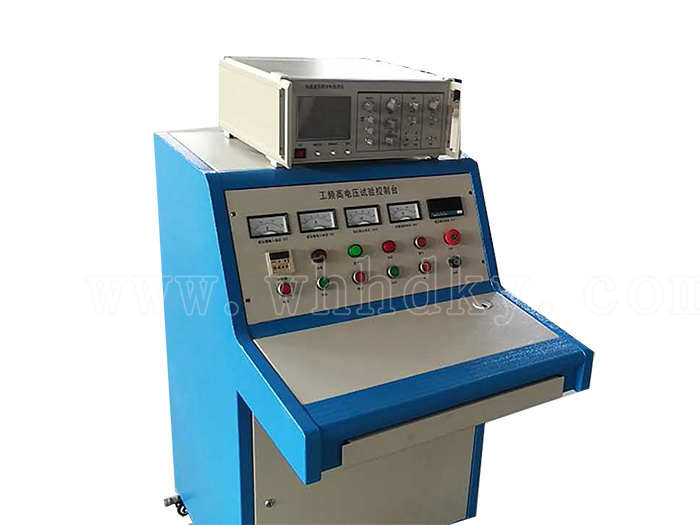

KZT-9901工頻高電壓試驗控制臺（帶10KVA電動調壓器）……………一臺
LB-10電源濾波器…………………………………………………………一臺
HKJF-M3Y局部放電檢測儀……………………………………………一臺
JZF-9 校正脈沖信號發生器……………………………………………一只
五
（一）
額定容量：10kVA
高壓額定電壓：120 kV
低壓額定電壓：0.22kV
高壓額定電流：0.83A
低壓額定電流：45.5A
測量繞組電壓：120V
相數：?jiǎn)蜗?/span>
聯結組：II0
阻抗電壓：≤10%
輸出波形畸變率：≤3%
工頻耐壓水平：330kV/1min
局部放電量：額定電壓下≤10PC
80%額定電壓下≤5PC
允許運行時間：100%額定電壓、100%額定電流下運行1分鐘
2/3額定電流下連續運行
冷卻方式：油浸自冷
結構形式：絕緣外殼環氧玻璃絲繞制，可移動
（二）
序
號
型 號
額定電壓
K V
額定電容
P F
外形尺寸
φ×H（mm）
重量
K g
1
ＯＷＦ60－0.001
60
1000
160×740
13
2
ＯＷＦ120－0.0005
120
500
160×900
28
3
ＯＷＦ100－0.001
100
1000
160×900
28
4
ＯＷＦ120-0.001
120
1000
160×900
28
5
ＯＷＦ150-0.002
150
2000
160×1300
29
6
ＯＷＦ250-0.0005
250
500
160×2000
32
主要技術性能
１、電容器在額定電壓UN下可連續運行1小時。
２
３、電容器介質損耗角正切值:在20℃N,0.9─1.1UN下不大于0.002
４
５
根據用戶不同要求,外形尺寸可能有變化,表中尺寸僅供參考
使用環境條件
６、使用地區海拔高度不超過1000m,環境空氣溫度范圍為-25─+45℃
７
（三）
額定頻率：50Hz
額定電壓：120kV
標稱電阻：7.5kΩ
局部放電量：額定電壓下<10PC
80%額定電壓下≤5PC
允許運行時間：同變壓器
結構形式：采用鎳鉻絲纏繞在環氧管上
（四）
設有過電流保護
設有測量繞組電壓表，電容分壓器測量電壓表（數字式三位半）
采用電機驅動調壓器調壓
設有聲警告
設有零壓合閘
設有耐壓計時元件
電源為220V控制
（五）、LB-10電源濾波器
主要技術參數：
工作電壓： 0～250V
額定電流： 45A
額定容量： 10 KVA
頻 率： 50 Hz
衰減特性： 10KHz ～ 100KHz ≥ 60dB
100KHz ～300KHz ≥ 60dB
局部放電水平： 額定電壓下 Q≤ 3PC
六、HKJF-M3Y多通道局部放電檢測儀
6.1.簡介:
HKJF-M3Y多通道局部放電檢測儀是我們繼HKJF-M3升級后研制開發生產的又一新穎儀器。它基本保持了前幾種儀器的優點和功能，又根據當今國內外局放儀研究領域的先進理論，參照國際電工委員會（IEC）標準，采用了先進電路，引用了先進技術，通過各地用戶廣泛試用后的不斷改進而成的，HKJF－M3Y多通道局部放電檢測儀比HKJF-M3局放儀在設計上更完善，使用上更方便，性能上更可靠。
6.2.功能特點：
HKJF-M3Y多通道局部放電檢測儀具有靈敏度高，適用試品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統
6.3.主要技術指標
6.3.1
6.3.2
6.3.3
表一
輸入單
元序號
調諧電容范圍
靈敏度（PC）
（不平衡電路）
允許電流有效值
不平衡電路
平衡電路
1
0～25～100PF
0.02
30mA
0.25A
2
25～100～400PF
0.04
50mA
0.5A
3
100～400～1500PF
0.06
120mA
1A
4
400～1500～6000PF
0.1
0.25A
2A
5
1500～6000～25000PF
0.2
0.5A
4A
6
0.006～0.025～0.1μF
0.3
1A
8A
7
0.025～0.1～0.4μF
0.5
2A
15A
8
0.1～0.4～1.5μF
1
4A
30A
9
0.4～1.5～6.0μF
1.5
8A
60A
10
1.5～6.0～25μF
2.5
15A
120A
11
6.0～25～60μF
5
25A
200A
12
25～60～250μF
10
50A
300A
7R
電阻
0.5
2A
15A
6.4
（1）內
（2）旋轉：以30°為一檔旋轉，調整觀察角度。
（3）高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率<1伏安。
6.5、顯示單元
（1）采用5.6寸矩形液晶顯示器，色彩顯示清晰。
（2）工作方法：橢圓、直線顯示，連續、暫停測量。
6.6、放大器
（1）3dB低頻端頻率fL：10、20、40KHZ任選。
（2）3dB高頻端頻率fH：80、200、300KHZ任選。
（3）增益調節，粗調6檔，檔間增益差20±1dB，細調范圍>20dB。
（4）正負脈沖響應不對稱性<1dB。
6.7、時間窗
（1）窗寬：可調，50Hz 下15°～ 150°。
（2）窗位置：每一窗可旋轉0°～ 170°。
（3）兩個時間窗可分別或同時開。
6.8、脈沖峰值表
（1）數字顯示：以3位半LED數字表顯示
0—100 誤差：±3%（以滿刻度計）。
6.9、試驗電壓表
（1）量程200KV（需使用電阻或者電容分壓器）。
（2）顯示：3位半數字電壓表。
（3）誤差：±3%。
6.10
（1）內部零標發生器的零標志可變換極性，并可旋轉0～180°以使本電壓電阻R產生的真零標位置極性相符
（2）零標志與所有橢圓掃描頻率相一致。
6.11、結構
（1）體積：寬430×高190×深480 mm3
（2）重量：約12KG。
（七）、JZF-9 校正脈沖信號發生器
輸出電荷量檔位：5 PC、50PC、500PC
極性：正負交替
重復頻率：1.2KHz
頻率變化范圍： >±100Hz
脈沖上升沿時間：<100ns
脈沖下降沿時間： >100us
注入電容：10PF，100PF
電容誤差 Ec≤±４％
方波電壓幅度誤差 Eu≤±４％（50PC檔位）
校正電荷誤差 Eq=(Eu2+Ec2)1/2 ≤±5％
尺寸：160×125×50mm3
重量：0.5kg
電池：6F22 9V
、電纜附件等試品進行工頻耐壓、局部放電試驗及其科學研究試驗。
、使用條件
，波形畸變率<3%
、遵循標準
、設備的組成
功能特點
HKJF-M3Y多通道局部放電檢測儀具有靈敏度高，適用試品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，放電量表具有線性、對數雙功能指針式表頭和數字式表頭，同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。該儀器與JZF－8或JZF—10型校正脈沖發生器配合使用。尤其適合電力部門
、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。
詳細參數
、主要設備的技術參數
、YDTW-10/120工頻無暈試驗變壓器
；2/3額定電壓 、
。
、OWF-120-0.001無局部放電耦合電容器
、電容器電容量偏差范圍:-5─+10%CN 。
。
、電容器短時工頻耐壓值為1.1UN 。
、電容器在標稱值100%電壓下的局部放電量:≤5PC
。
。
、產品使用時,其環境空氣相對濕度應不大于80%。
、GR120/0.1工頻保護電阻
，兩端用連接管與變壓器、分壓器相連。
、KZT-9901工頻高電壓試驗控制臺（帶10KVA電動調壓器）
操作裝置功能：，變壓器一次繞組電流表、電壓表、二次繞組電流表等；
，并具有上下保護和零壓分閘保護功能；
、試品擊穿自動回零功能
，到耐壓時間時調壓器將自動降至零位
，放電量表具有線性、對數雙功能指針式表頭和數字式表頭 ，同時顯示放電脈沖的放電量。無論在小信號 、大信號情況下放電量的讀數都能更準確 、更穩定。該儀器與JZF－8或JZF—10型校正脈沖發生器配合使用 。尤其適合電力部門 、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。
、測量通道數：3通道（標準）
、可測試品的電容量范圍6PF~250μF。
、檢測靈敏度允許電流（見表一）：
、檢測靈敏度及輸入單元允許電流值。
、橢圓掃描時基：
、外觸發功能，可實現頻率50（內）及外部高頻試驗電源觸發同步。
、零標系統
。
