變電站高壓電氣設備絕緣狀況通常有兩種監測方式：在線監測和帶電（便攜）在線檢測。
在線監測方式能夠隨時獲得反映設備絕緣異常的特征參量

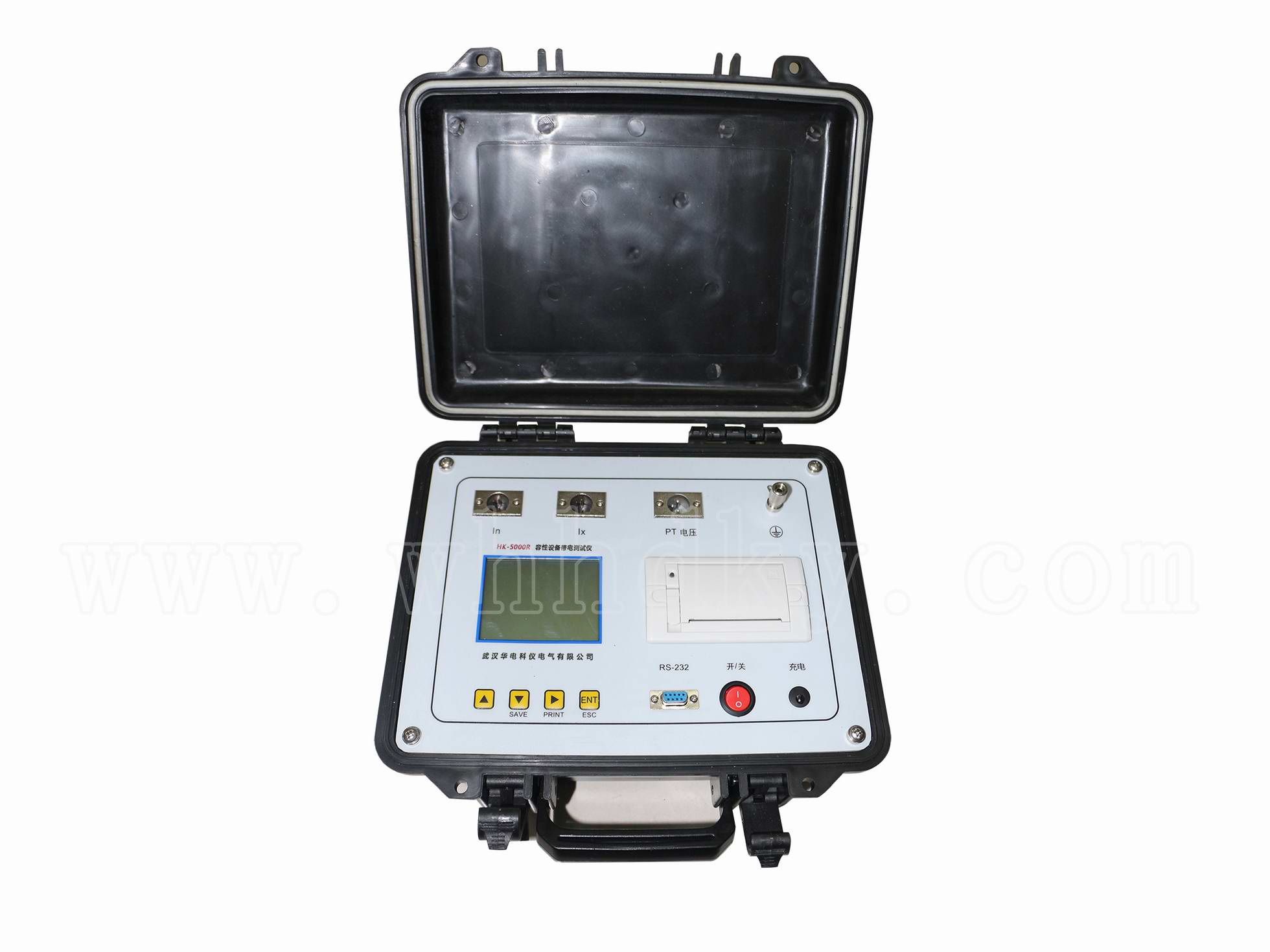

HK-5000R容性設備帶電測試儀
功能特點
l 采用高精度外置式穿芯電流傳感器或鉗形取樣傳感器替代以往通常采用的“取樣保護單元”（包含多個開關回路
l 傳感器采用壓鑄鋁殼密封防水設計
l 檢測儀器中的核心處理器采用美國TI公司32位浮點高性能數字信號處理器（DSP）
l 提供兩種介質損耗在線檢測方式，既可測量兩個同相電容型設備的介質損耗差值和電容量比值
l 增加了同相電容型設備介損差值及電容量比值的檢測功能，不但可避免因使用PT二次側電壓作為基準信號所導致的介損測試結果失真
l 檢測儀配備320X240液晶屏，用于顯示電壓
l 能夠記錄所有監測量，能夠連續檢測
l 氧化鋅避雷器或電壓方式測試時，僅需要接上PT電壓線既可
l 該系統采用外置式傳感器或鉗形取樣傳感器 “取樣保護單元”，可以在設備正常運行的狀態下方便地由“帶電檢測”方式升級為“在線監測”方式
l 檢測儀采用便攜式設計結構
技術參數
（1）電流方式
/
/
電流測量范圍
1mA~1000mA有效值，50Hz / 60H
電流比準確度
±讀數×0.5%+10uA
相位角測量范圍
0.000~359.999°
相位角測量精度
±0.023°或介損±0.04%（不計磁場干擾）
電容比值測量范圍
1:10000～10000:1 （4位有效值顯示）
電容比值測量精度
±（0.5%讀數+5個字）
介質損耗測量范圍
Tanδ=－200%～200%，最小分辨率0.001%
介質損耗測量精度
±（0.5%讀數+0.0004）
（2）電壓方式
/
/
電壓測量范圍
1～300V
電壓測量精度
±（0.5%讀數+10mV）
測量范圍
3V~300V有效值，50Hz / 60Hz
輸入電阻
200kΩ
相位角測量范圍
0.000~359.999°
相位角測量精度
±0.023°或介損±0.04%
電容測量范圍
10pF～0.5uF
電容測量精度
±（0.5%讀數+1pF）
介質損耗測量范圍
Tanδ=－200%～200%，最小分辨率0.001%
介質損耗測量精度
±（0.5%讀數+0.0004）
（3）氧化鋅避雷器測量方式
/
/
全電流測量范圍
0~100mA有效值
全電流測量精度
±（讀數×5%+5uA）
阻性電流測量范圍
Irp=10μA～100mA
阻性電流測量精度
測量精度 ±（5%讀數+5uA）
容性電流測量范圍
Icp=100uA～1000mA
容性電流測量精度
測量精度：±（5%讀數+5uA）
相位測量范圍
0.000~359.999°
相位測量精度
±0.1°
頻率測量范圍
45Hz-65Hz
頻率測量精度
±0.5Hz
（4）鐵心接地電流測量
電流測量范圍
范圍:0～1A; 最小分辨率:0.01mA;
鐵心電流測量精度
鐵心接地電流測量精度: ±（0.5%讀數+0.1mA）
（5）其他參數
/
容性設備取樣方式
1、電壓參考側支持兩種模式：）
A、PT二次側取樣B、容性設備末屏取樣
避雷器取樣方式
被試側氧化鋅避雷器基座短路，上端直接取樣，要求取樣裝置具備現場抗干擾性能
數據穩定時間
10s
電池工作時間
6小時 （鋰離子電池）
充電電源
交流220V，50Hz / 60Hz
其他功能
內附微型打印機，可打印輸出測量結果；具有RS232接口.
，便于實現自動化管理，但投資相對較大，安裝施工比較麻煩，且需要定期維護；而便攜式帶電檢測方式具有投資少、針對性強，便于安裝維護和更新等優點，只要預先在電氣設備上安裝取樣單元或鉗形取樣傳感器，即可通過便攜式帶電檢測儀器，對運行中的電氣設備進行定期檢測，同樣也可達到及時發現絕緣缺陷，延長停電預試周期的目的，可完全替代投資較大的在線監測方式。HK-5000R檢測系統無論取樣單元還是檢測儀器，從技術上和使用方便性上都遠優于以往的檢測系統（以往取樣單元存在安全隱患，檢測儀器操作不方便并且不能方便升級到在線監測系統）。
，采用全新的設計結構，能夠克服現有帶電檢測系統的上述缺陷 ，具備多種測試功能 ，既可對電容型設備的介質損耗和電容量進行在線或停電測量，又能用于氧化鋅避雷器阻性電流參數的測試。主要用于對運行中的變壓器套管、CT、CVT、耦合電容器的電容、介損值和末屏電流及避雷器的全電流、阻性電流、容性電流等參數進行實時在線監測，以便確定該設備的絕緣狀態
。
功能特點
，測試時用于將末屏電流切換至測試儀器，存在末屏開路危險，測試時需要操作多個短接片以將末屏電流引入測試儀器），取樣單元采用傳感器為穿芯式結構，就近安裝于設備附近，末屏引線無斷口且引線距離很短，從根本上避免末屏開路等安全隱患。該傳感器可準確檢測100μA～1000mA范圍內的輸入信號。傳感器輸入阻抗低，可耐受10A工頻電流的作用以及10kA雷電流的沖擊，滿足在線檢測的使用條件。
，二次輸出采用防水電纜接頭，測試連接方便；傳感器安裝完畢后，正常情況下不帶電，若要進行測試，僅聯接上傳感器二次電纜即可，能夠做到“即插即用”對末屏信號引線無需進行任何操作。
，并采用外擴16位、高速、多路同步采樣模擬數字轉換器（A/D） ，實現對監測量的實時測量與高精度計算 。具備同時監測多個設備的能力 。
，又可用PT二次側電壓作基準信號 ，對設備的電容量及介質損耗值進行測量。采用自補償式高精度電流傳感器和先進的數字濾波技術 ，較好地解決了介損測試精度及其穩定性問題 ，結合完善的電磁屏蔽措施和先進的數字濾波處理技術，可確保介質損耗測試結果不受諧波干擾及脈沖干擾的影響 ，具有高達±0.05%的絕對檢測精度 。
，還有助于減弱相間電場干擾的影響程度 。
、電流 、介損、阻性電流 、容性電流等數據 。
、保存255臺設備數據 。
，無需保護電阻。
。升級時無需拆除已安裝的傳感器，無需設備停電，只需加裝監測單元（IED）即可。
，操作使用簡單，機內鋰電池電池可維持8小時的連續工作時間
，完全滿足現場使用的要求
。
