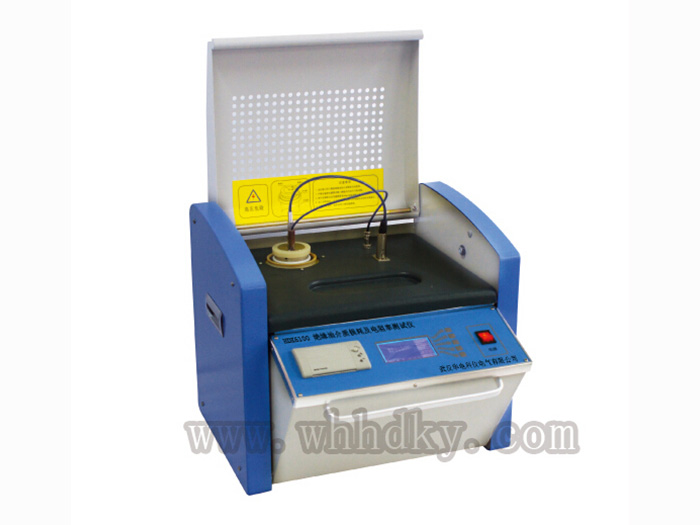

HDK6100 絕緣油介質損耗及電阻率測試儀產品概述
HDK6100 絕緣油介質損耗及電阻率測試儀 依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造。用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量。一體化結構。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。儀器內部采用全數字技術，全部智能自動化測量，配備了大屏幕（240×128）液晶顯示器，全中文菜單，每一步驟都有中文提示，測試結果可以自動存儲并打印輸出，操作人員不需專業培訓就能熟練使用。
功能特點
1.油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響。
2.儀器采用中頻感應加熱，PID控溫算法
3.內部標準電容器為SF6 充氣三電極式電容
4.即便是發電機發電，該儀器也能正確運行
5.完善的保護功能
在中頻感應加熱爐內設有限溫繼電器，當溫度超過120度時
6.試驗參數設置方便
500～2200V，直流電壓設置范圍0～500V。
7.采用大屏幕LCD顯示器，具有背光、顯示清晰。人機界面友好，只需按照漢字菜單提示、輸入命令，儀器即可自動進行測試
8.自帶實時時鐘
9.空電極杯校準功能。測量空電極杯的電容量和介質損耗因數
技術參數
電 源 電 壓：
AC 220V±10%
電 源 頻 率：
50Hz/60Hz ±1%
測 量 范 圍：
電容量
5pF～200pF
相對電容率
1.000～30.000
介質損耗因數
0.00001～100
直流電阻率
2.5 MΩm～20 TΩm
測 量 精 度：
電容量
±(1%讀數+0.5pF)
相對電容率
±1%讀數
介質損耗因數
±(1%讀數+0.0001)
直流電阻率
±10%讀數
電容量
0.01pF
相對電容率
0.001
介質損耗因數
0.00001
測溫 范 圍：
0～125℃
溫度測量誤差：
±0.5℃
交流試驗電壓：
500～2200V 連續可調
直流試驗電壓：
0～500V 連續可調
功 耗：
100W
外型 尺 寸：
500×360×420
總重量：
22Kg。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。。。當有過壓、過流、高壓短路時，儀器能迅速切斷高壓，并發出警告信息。當溫度傳感器失效或沒有連接時，發出警告信息。，繼電器釋放，加熱停止。。溫度設置范圍0～125℃，交流電壓設置范圍。并自動存儲和打印測試結果。
，測試日期、時間可隨測試結果保存、顯示、打印。
，以判斷空電極杯的清洗和裝配狀況
。校準數據自動保存，以利于相對電容率和直流電阻率的精確計算
。
詳細參數
，頻率50Hz
