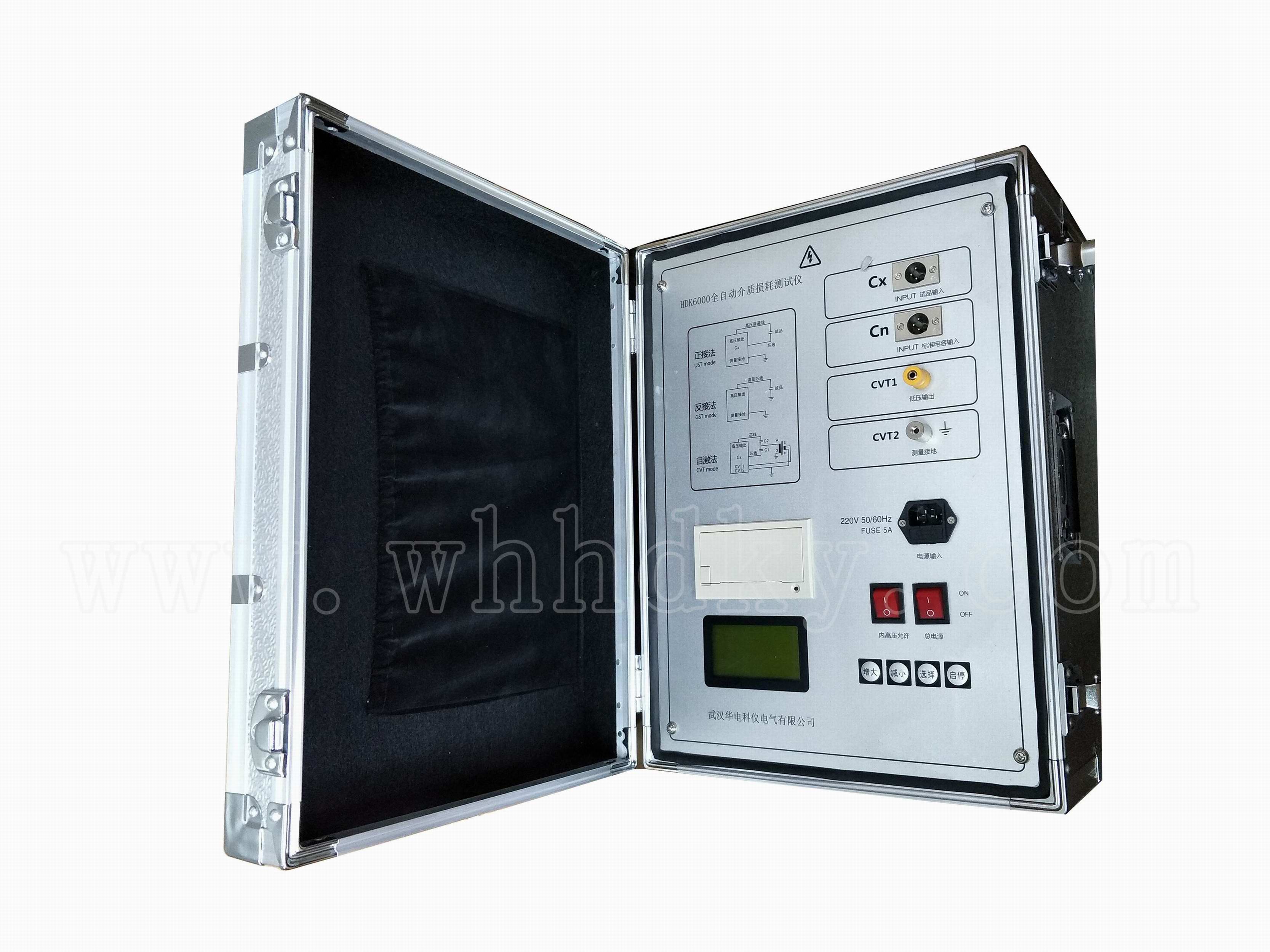

HDK6000抗干擾介質損耗測試儀產品概述
采用變頻抗干擾技術，在200%干擾下仍能準確測量，測試數據穩定，適合在現場做抗干擾介損試驗。
采用頻率浮動、數字波形分析和電橋自校準等技術，配合高精度三端標準電容器
儀器所有量程輸入電阻低于2Ω
可外接油杯做精密絕緣油介損試驗
自動識別50Hz / 60Hz系統電源，支持發電機供電
內置串聯和并聯兩種介損測量模型
高壓保護：試品短路
低壓保護：誤接380V
接地保護：儀器接地不良使外殼帶危險電壓時，啟動接地保護
防誤操作：兩級電源開關
防“容升”：測量大容量試品時會出現電壓抬高的“容升”效應，儀器能自動跟蹤輸出電壓，保持試驗電壓恒定。
抗震性能：儀器采用獨特抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。
高壓電纜：為耐高壓絕緣導線，可拖地使用。
（1）具有正/反接線，內/外標準電容，內/外高壓多種工作模式，一體化結構，可做各種常規介損試驗’不需外接任何輔助設備。
（2）具有外接標準電容器接口，自動跟蹤外接試驗電源頻率40Hz~70Hz，支持工頻電源和串聯諧振電源做大容量高電壓介損試驗。
（3）具有回路接觸不良放電提示功能，以方便判別接線是否可靠。
（4）中文圖文菜單，大屏幕背光LCD顯示。
（5）配置熱敏打印機，打印數據清晰快捷、無噪音。
（6）帶日歷時鐘，可存儲100組測量數據
（7）帶計算機接口(可選)。通過該接口
準確度： Cx: ±（讀數×1%+1pF）
tgδ: ±（讀數×1%+0.00040）
抗干擾指標： 變頻抗干擾，在200%干擾下仍能達到上述準確度
電容量范圍： 內施高壓： 3pF~60000pF/10kV 60pF~1.2μF/0.5kV
外施高壓： 3pF~1.5μF/10kV 60pF~30μF/0.5kV
分辨率： 最高0.001pF，4位有效數字
tgδ范圍： 不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。
試驗電流范圍：10μA~5A
內施高壓： 設定電壓范圍： 0.5~10kV
最大輸出電流： 200mA
升降壓方式： 連續平滑調節
電壓精度： ±(1.5%×讀數+10V)
電壓分辨率： 1V
試驗頻率： 45~65Hz整數頻率
49/51Hz、45/55Hz、47.5/52.5Hz自動變頻
頻率精度：±0.01Hz
外施高壓： 正接線時最大試驗電流1A / 40~70Hz
反接線時最大試驗電流10kV / 1A / 40~70Hz
測量時間： 約30s，與測量方式有關
輸入電源： 180V~270VAC，50Hz/60Hz±1%，市電或發電機供電
計算機接口： 標準RS232接口
打印機： 自帶微型熱敏打印機
環境溫度： -10℃~50℃
相對濕度： <90%，不結露
選型主要技術指標簡表
電容量
范 圍
pF
最大輸
出電流
mA
外形尺寸
長x寬x高
cm
重量
kg
高
電壓
介損
回路放
電提示
打
印
機
3~60k
200/
10kV
34x26x27
22
支持
有
熱敏
RS232
存儲100組數
抗干擾全自動介損測試儀用于現場抗干擾介損測量，或試驗室精密介損測量。儀器為一體化結構 ，內置介損電橋 、變頻電源、試驗變壓器和標準電容器等。采用變頻抗干擾和傅立葉變換數字濾波技術，全自動智能化測量，強干擾下測量數據非常穩定。測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出
。
功能特點
1.2 電容及介損測量主要功能特點
1.2.1變頻抗干擾
1.2.2高精度測量
，實現高精度介損測量，并且正/反接線測量的準確度和穩定性一致 。
，消除了測試線附加電容的影響。
，可外接固體材料測量電極做精密絕緣材料介損試驗 。
1.2.3兼容性好
，即使頻率波動大 ，也可正常測量。
，可與校驗臺和介損標準器完全兼容 ，方便儀器檢定。
1.2.4多級安全保護
，確保人身和設備安全
、擊穿或高壓電流波動，能以短路方式高速切斷輸出 。
、電源波動或突然斷電，啟動保護 ，不會引起過電壓 。
。
；電壓、電流實時監示 ；多次按鍵確認 ；接線端子高/低壓分明；緩速升壓，可迅速降壓，聲光報警。
1.2.5技術突破，功能強大
。
，實現測量
、數據處理和報表輸出，也可實現儀器內部測量軟件升級
。一臺計算機可控制32臺儀器
，可集成到綜合高壓試驗車上。
詳細參數
1.1 主要技術指標
1.1.1介損和電容量測量
1.1.2其它指標
