主頁 > 產品中心 > 繼電保護測試儀 > HKG-103D(G) 光數字繼電保護測試儀

HKG-103D(G) 光數字繼電保護測試儀

光數字繼電保護測試儀

，繼電保護測試儀

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HKG-103D(G) 光數字繼電保護測試儀產品簡介：

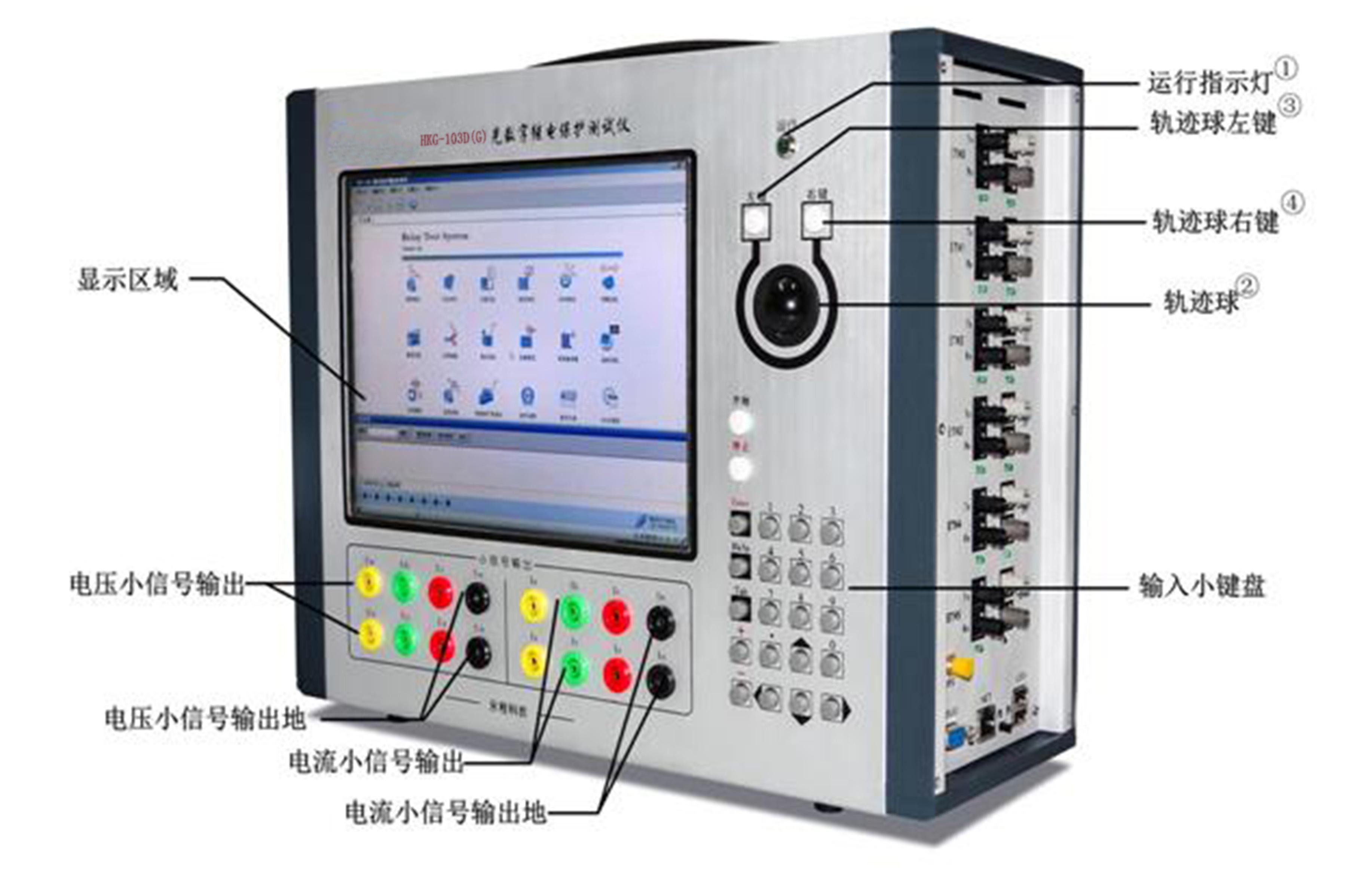

光數字繼電保護測試儀工控型面板指示說明

HKG-103D(G) 面板

注：①運行指示燈亮說明系統工作正常

，否則系統異常

；

②軌跡球相當于鼠標

；

③相當于鼠標的左鍵

，即確定；

④相當于鼠標的右鍵

，即取消

。

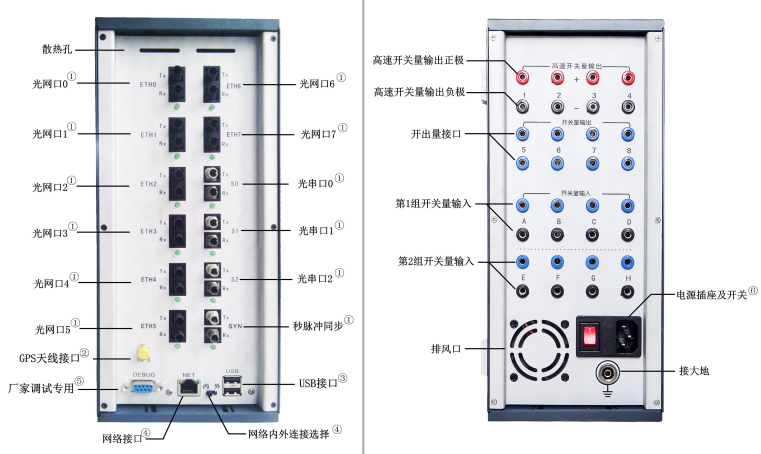

光數字繼電保護測試儀工控型側面板指示說明圖

HKG-103D(G) 左右兩側面板

①光通信口Tx表示發送，Rx表示接收

； ②外接GPS天線

； ③可接鍵盤、鼠標

、移動硬盤或U盤等帶USB接口的外圍設備

；

④網絡連接模式選擇，內：本機測試模式

，使用內部工控機操作

；外：可通過網絡外連筆記本電腦或臺式機； ⑤廠家售后服務專用

；

⑥開關指示燈亮說明電源正常

，否則指示燈滅。

功能特點

詳細參數

HKG-103D(G) 光數字繼電保護測試儀主要技術指標：

型號	HKG-103D(G)
光口數量	8對光纖網口 + 3對光纖串口
光纖網口	100Base-FX (100Mbit 、多模光纖、全雙工) 端口類型：ST 傳輸距離：>1Km 支持協議：IIEC61850-9-2(含點對點) 、Goose 性能：一個光口可同時輸出10組SMV報文+16組Goose報文支持無link發送發送均勻性誤差<0.1us 報文時間戳標記誤差<0.1us
光纖串口	2M～10M多模光纖端口類型：ST 傳輸距離：>1Km 支持協議：IEC60044-8擴展幀、國網擴展幀、許繼私有性能：發送均勻性誤差<0.1us 報文時間戳標記誤差<0.1us
同步接口	支持：GPS（內置）、PPS 、IRIG-B(DC)、IEEE1588 P2P（或E2E）性能：GPS 、PPS 、IRIG-B(DC)同步時鐘誤差<1us 1588的P2P模式下同步時鐘誤差<1us（1588接口與光纖網口復用）支持B碼發送。有GPS信號時用GPS時鐘，無GPS時用內部時鐘
小信號輸出	通道數：12路輸出類型：電壓型（可選4～20mA電流型）幅值輸出范圍：DC 0~10V AC：0~7.07V 幅值精度：0.1% * 設定值 ± 1mv 頻率范圍： 0 ～ 1000Hz 頻率精度:2mHz 相位范圍： 0°～ 359.999° 相位精度:0.1° 合閘角精度：0.1° 通道同步性：<10μs
開關量輸入	路數：8路規格：10-250VDC或空接點,自動識別分辨率：1μs 最大測量時間：4200S
開關量輸出	路數：8路（含4對高速開出）規格：空接點 交直流開斷能力：0.5A,250V
電源	AC:176V～250V 額定頻率：50Hz
重量	6Kg
尺寸（WHD）	300 mm 140 mm 380 mm
