SCD圖形化
完整解析SCL文件（SCD、CID、ICD）
數字故障測試
可模擬SV
智能終端SOE響應時間測試
可測試智能終端開入回路
GOOSE虛端子測試
可模擬虛端子動作，對GOOSE鏈路進行點對點聯動測試
數字示波測試
可自動探測SV
同步時鐘測試
可對合并單元裝置對時/守時性能
額定延時測試
可對合并單元的額定延時進行測試。
PCAP抓包分析
可對SV
PCAP報文回放測試
可對PCAP格式報文進行回放，支持報文幀內容任意編輯，支持定量/循環回放
網絡壓力測試
可自由組合SV與Goose產生指定流量的報文輸出
保護裝置測試
提供電流電壓、狀態序列
光功率測量
所有光纖以太網口支持光功率測量
Ø 模擬量與數字量可同時輸出，也可以單獨輸出
Ø 最大9路電流（0~35A
Ø 最多10對光纖以太網接口，支持1000M SFP光模塊
Ø 支持IEC61850-9-1/2幀格式的SV
Ø 整機最大支持24組SV+64組Goose同時輸出測試
Ø 4對2~20M光纖串口，可收發IEC60044-7/8 FT3
Ø 6路模擬電壓型小信號輸出、6路模擬電流型小信號輸出
Ø 內置GPS/北斗對時模塊，同時提供1對光同步接口，可接收IRIG-B/PPS對時
Ø 內嵌工控機，10.4'大屏幕
Ø 可外接PC操作，操作軟件一致
Ø 光纖通訊接口支持單纖連接
Ø 散熱結構設計合理，保護措施可靠完善
交流電壓源
輸出范圍： 6×125V
分辨率： 25μV
最大輸出功率： 60VA/相
輸出精度： ±0.05%，±0.2%可選
交流電流源
輸出范圍： 6×35A（可定制0~40A）
分辨率： 5μA
最大輸出功率： 450VA/相
輸出精度： ±0.05%
直流電壓源
輸出范圍： 6×175V
分辨率： 25μV
最大輸出功率： 90W/相
輸出精度： ±0.05%
直流電流源
輸出范圍： 6×20A
分辨率： 5μA
最大輸出功率： 200W/相
輸出精度： ±0.05%，±0.2%可選
輸出頻率
輸出范圍： 0~1000Hz
分辨率： 1mHz
精度： ±0.001Hz（10~65Hz）,±0.005Hz（65~450Hz）
輸出相位
輸出范圍： 0~359.999°
分辨率： 0.001°
輸出精度： ±0.05°（40~60Hz）
諧波
輸出范圍： 2~20次諧波及直流
輸出精度： ±0.1%
電流
大電流輸出時間
0~10A， 連續輸出
10~20A
20~Imax, >15s
光纖以太網口
8/10對×100/1000M
支持協議： IEC61850-9-1/2/LE
發送離散度： <0.1μs
接收時標精度： <25ns
1588對時精度： <80ns
光纖串口
4對×（2~20Mbits/s），ST，多模，850nm；
支持協議： IEC60044-7/8 FT3；
傳輸方式： 曼碼、異步串口；
發送離散度： <0.1μs
接收時標精度： <25ns
同步接口
內置GPS/北斗雙模對時模塊，外接GPS天線
1對×IRIG-B/PPS光口，ST，多模，850nm
對時精度： <1μs
電以太網口
2個，RJ-45，100/1000M
小信號輸出
6×（0~7.07VAC/0~10VDC）
分辨率： 25μV
幅值精度： ±0.05%，±0.2%可選
相位精度： ±0.05°
頻率精度： ±0.001Hz
6×（4~20mA DC）
分辨率： 5μA
幅值精度： ±0.05%
開關量輸入
8路
開關量輸出
8路
交直流開斷能力： 0.5A，250V
快速開出響應時間： <10μs
屏幕
10.4’多點觸控電容屏
分辨率：1024×768
供電電源
AC：220V±15%,50Hz±10Hz
重量
360 ×200 ×415 （mm），支持圖形化顯示SCD虛端子連接 ，并實現對SV、GOOSE、MMS信息的自動配置
、GOOSE、FT3異常幀，如丟幀、錯序、抖動、雙A/D不一致、錯值、stNum/sqNum異常、CRC錯誤、品質位異常等。
、跳/合閘回路響應時間。
。
、FT3、GOOSE報文并自動匹配SCD文件，分析報文離散度、異常幀、通道數據（幅值、相位）、波形等。
、失步再同步性能進行測試。
、FT3、GOOSE報文進行抓包，自動標記異常幀并告警，支持PCAP文件導出。
，支持巨包、碎包。
，可模擬GOOSE風暴輸出。
、差動、諧波、低周減載、同期、系統振蕩、整組、阻抗特性、時間特性、Comtrade文件回放等測試。
。
功能特點

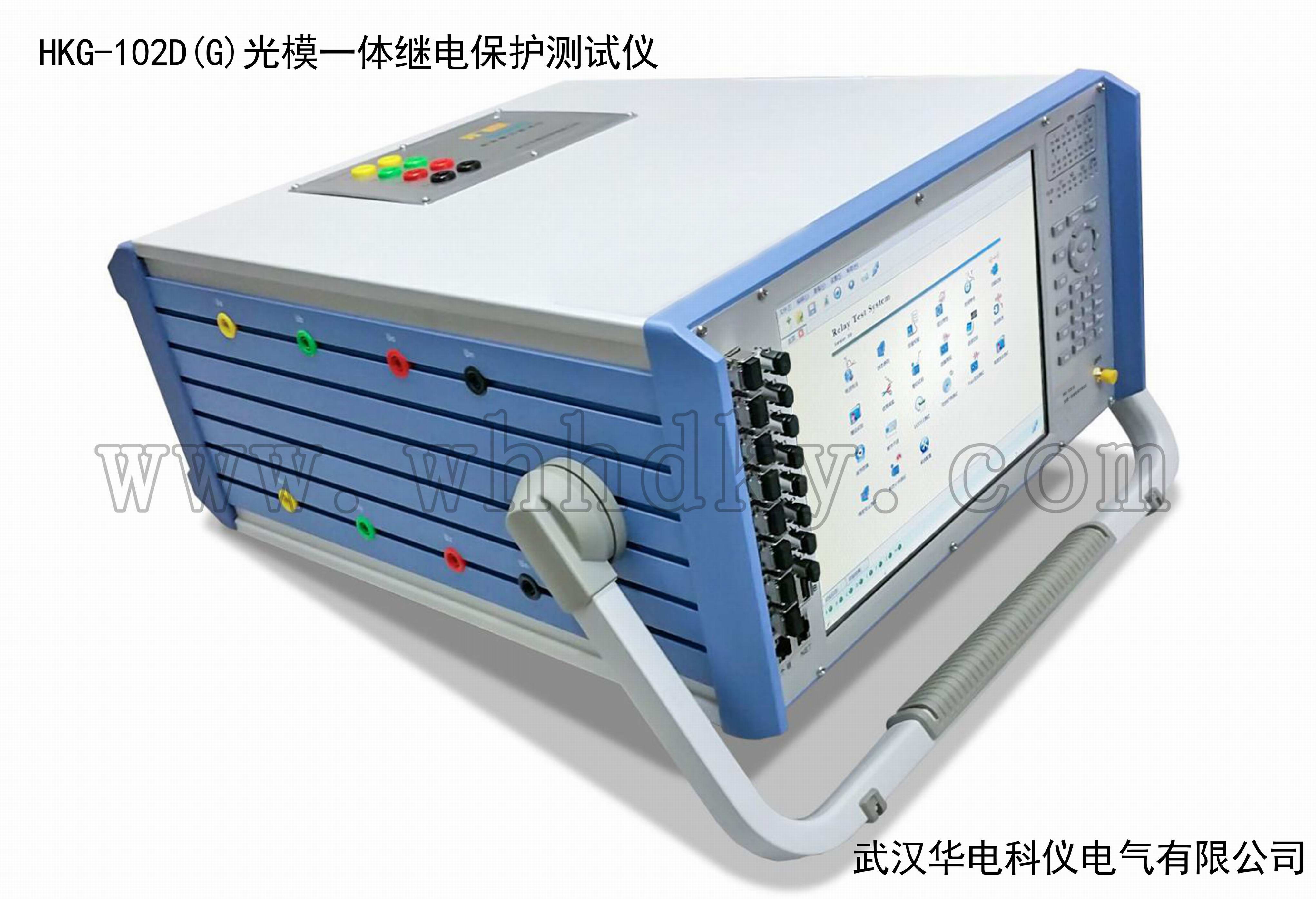

HKG-102D(G)光模一體繼電保護測試儀主要優點特性：
。
，0.05級）、9路電壓（0~125V，0.05級）同時輸出，幅值、相位、頻率單獨可調。
，支持100M SFP光模塊，同時還支持10/100/1000M SFP電模塊，用戶可以根據需要自行更換；
、Goose，以及IEEE-1588報文；
；
、國網擴展FT3,以及主要保護廠家的私有FT3幀格式的采樣值報文 ；
，提供針對小信號輸入的保護裝置的測試 ；
，也可對外提供IRIG-B碼同步時鐘源 ；
，多點觸控 ；
；
，支持?jǐn)?shù)據轉發、鏡像 、回環等 ；
，對過流、過溫、短路等具有自保護及告警功能
；
詳細參數
HKG-102D(G)光模一體繼電保護測試儀主要技術指標：
，±0.2%可選
，±0.2%可選
，±0.01Hz（450~1000Hz）
、電壓同步性＜10μs
， >60s
，LC，多模，1310nm或850nm
，Goose，MMS,IEEE-1588
，用于外聯PC 、MMS
，±0.2%可選
，10-250VDC或空接點，自動識別
，無極性
，4空接點/4快速開出
，13.5~15.0Kg
