          主頁 > 產品中心 > 繼電保護測試儀 >

















            •

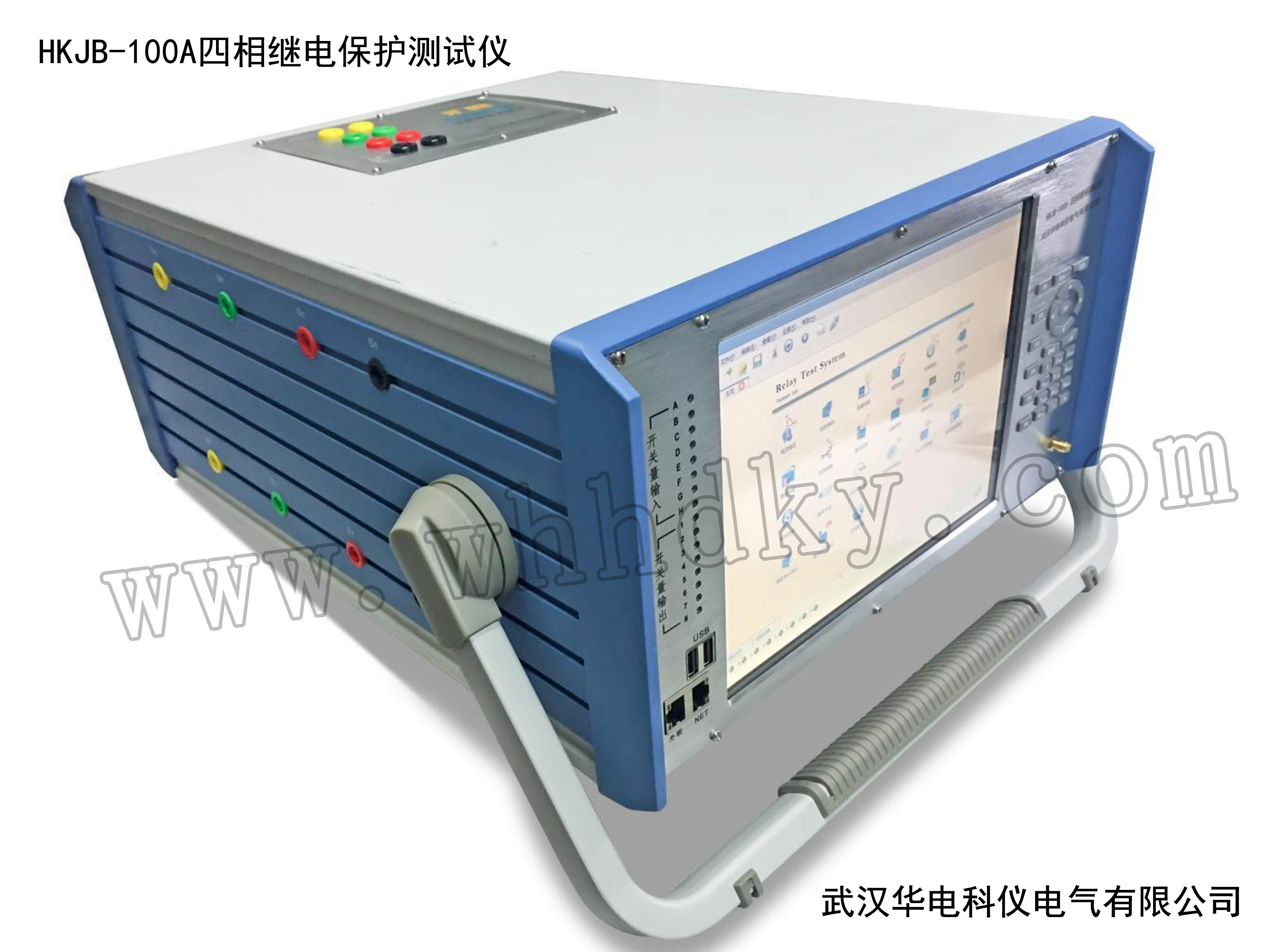

          HKJB-100A 四相繼電保護測試儀



           設備名稱：四相繼電保護測試儀
型    號：HKJB-100A
數    量：1臺套
生產廠家：武漢華電科儀電氣有限公司





          咨詢熱線：027-88933327


























          產品概述






	HKJB-100A 四相繼電保護測試儀主要功能：

通用試驗（電流電壓）

提供手動調節、自動遞變
            、任意控制多種調節方式；提供向量圖、相分量、相間量、序分量多種呈現方式，自動轉換；

狀態序列

支持短路計算
          ，提供多種狀態切換方式組合；

定值校驗

支持零序
          、負序
          、過流/速斷、距離
          、工頻變化量等分段定值連續測試
          ；

差動保護

可對變壓器、母差
          、發電機
          、發變組的啟動/速斷電流、比例制動曲線（斜率
          、拐點）
          、諧波制動系數進行定值驗證或可視化動態圖形掃描；

諧波試驗

可疊加直流分量
          、2~20 次諧波
          ，支持諧波手動調節和自動遞變輸出測試；

低周減載

可對動作值/時間
          、df/dt 滑差閉鎖值
          、dv/dt 滑差閉鎖值、低電壓/電流閉鎖值進行測試
          ；

同期試驗

可對動作值/時間
          、導前角/時間、調壓/調頻脈寬
          、電氣零點等進行測試；

系統振蕩

可模擬旋轉/搖擺振蕩
          ，可模擬加/減速失步
          ，可模擬疊加故障進行測試；

整組聯動

可對保護出口
          、重合
          、加速出口時間進行測試，可設置故障轉換及轉換時刻
          ；

阻抗特性

可對各類保護廠家的阻抗邊界進行可視化動態圖型掃描
          ，包括圓特性、四邊形特性、平行四邊形特性等
          ；

時間特性

可對 i-t
          、v-t、f-t
          、v*/f*-t 等一般反時限
          、非常反時限、超反時限可視化動態圖形掃描
          ；

故障回放

支持對 Comtrade 格式錄波文件進行自定義回放測試
          ；

鐵路牽引變差動保護

可對電氣化鐵路牽引變壓器的的啟動/速斷電流、比例制動曲線（斜率
          、拐點）
          、諧波制動系數進行定值驗證或可視化動態圖形掃描，支持 Y/△-11 變壓器
          、Y/V 接線阻抗匹配平衡變壓器
          、Y/A 接線阻抗匹配平衡變壓器、SCOTT 接線變壓器
          、單相 V/V 變壓器
          、 三相 V/V 變壓器、單相變壓器等
          。















          功能特點






	HKJB-100A 四相繼電保護測試儀主要性能優點：

1．最大 9 路電壓（0~125V AC 或 0~380V AC）
          、9 電流（0~35A AC）同時輸出，且幅值
          、相位
          、頻率完全獨立調節；

2．測試功能豐富
          ，人機交互界面友好
          ，自動生成試驗報告，可導出 Word 保存編輯
            ；

3．提供短路故障模型計算
            、合閘角控制、非周期分量衰減時間常數等功能
            ；

4．提供阻抗邊界搜索
            、反時限特性搜索、主變/母差/發電機/發變組差動比例曲線搜索
            、鐵路牽引變差動比例曲線搜索等可視化動態圖型測試功能
            ，軟件對掃描程序進行優化，耗時短
            ，精度高
            ；

5．內置 GPS 模塊，可實現雙機同步測試，可進行光纖縱聯差動保護試驗
            ；

6．內嵌工控機
            ，10.4'大屏幕，多點觸控
          ；

7．可外接 PC 操作
          ，操作軟件一致；

8．散熱結構設計合理
          ，保護措施可靠完善
          ，對過流、過溫
          、短路等具有自保護及告警功能
          ；



















          詳細參數






	HKJB-100A 四相繼電保護測試儀主要技術指標：



交流電壓源

輸出范圍：9×125V 或 6×125V 或 4×125V

輸出范圍可選 380VAC

分辨率：25μV

最大輸出功率：60VA/相

輸出精度：±0.05%，±0.2%可選

交流電流源

輸出范圍：9×35A 或 6×35A 或 3×35A（可定制 0~40A） 分辨率：5μA

最大輸出功率：450VA/相

輸出精度：±0.05%
          ，±0.2%可選

直流電壓源

輸出范圍：± 9×175V 或 ±6×175V 或 ±4×175V（輸出范圍可選 1000VDC） 分辨率：25μV

最大輸出功率：90W/相

輸出精度：±0.05%
          ，±0.2%可選

直流電流源

輸出范圍：± 9×20A 或± 6×20A 或± 3×20A

分辨率：5μA

最大輸出功率：200W/相

輸出精度：±0.05%，±0.2%可選

輸出頻率

輸出范圍：0~1000Hz 分辨率：1mHz

精度：±0.001Hz（10~65Hz）,±0.005Hz（65~450Hz）
          ，±0.01Hz（450~1000Hz）

輸出相位

輸出范圍：0~359.999°

分辨率：0.001°

輸出精度：±0.05°（40~60Hz）

諧波

輸出范圍：2~20 次諧波及直流輸出精度：±0.1%

電流
          、電壓同步性 ＜10μs

大電流輸出時間

0~10A，連續輸出

10~20A
          ，>60s

20~Imax
          ，>15s

同步接口

內置 GPS/北斗雙模對時模塊，外接 GPS 天線對時精度：<1μs

電以太網口

1 個
          ，RJ-45
          ，100/1000Mbits/s

同步接口（需定制）

IRIG-B 碼接口，光口
          ，2 個
          ，一個接受，一個發送

開關量輸入

8 路
          ，10-250VDC 或空接點
          ，自動識別，無極性

開關量輸出

8 路
          ，4 空接點/4 快速開出交直流開斷能力：0.5A
            ，250V 快速開出時間：<10μs

屏幕

10.4’多點觸控電容屏分辨率：1024×768

供電電源

AC：220V±15%，50Hz±10Hz 或 DC：200-380V

重量

360  ×200  ×415  （mm）
            ，15.0Kg



適應范圍

Ø 廣泛用于變電站、發電廠
            、保護生產廠家
            、電力科研院所/院校，可對以下設備進行測試：

Ø 測試保護設備：發電機及變壓器差動、線路縱聯差動
            、距離
            、零序、工頻變化量距離
            、功率方向
            、電流反時限、重合閘及后加速
            、過激磁保護等
            ；

Ø 測試自動裝置：自動準同期、低周低壓減載
            、備自動
            、快切、事故解列裝
            ；

Ø 電力系統仿真：COMTRADE 格式瞬態數據回放
            ；

Ø 通用設備校準：電度表（0.5~0.1 級，單相或三相）
            、變送器
            、同步相量測量裝置、故障錄波器
            、各類測量儀表 （V
          、I、f
          、Ø
          、S、P
          、Q）等校準
