主頁 > 產品中心 > 絕緣兆歐表 > HK-3127絕緣電阻測試儀

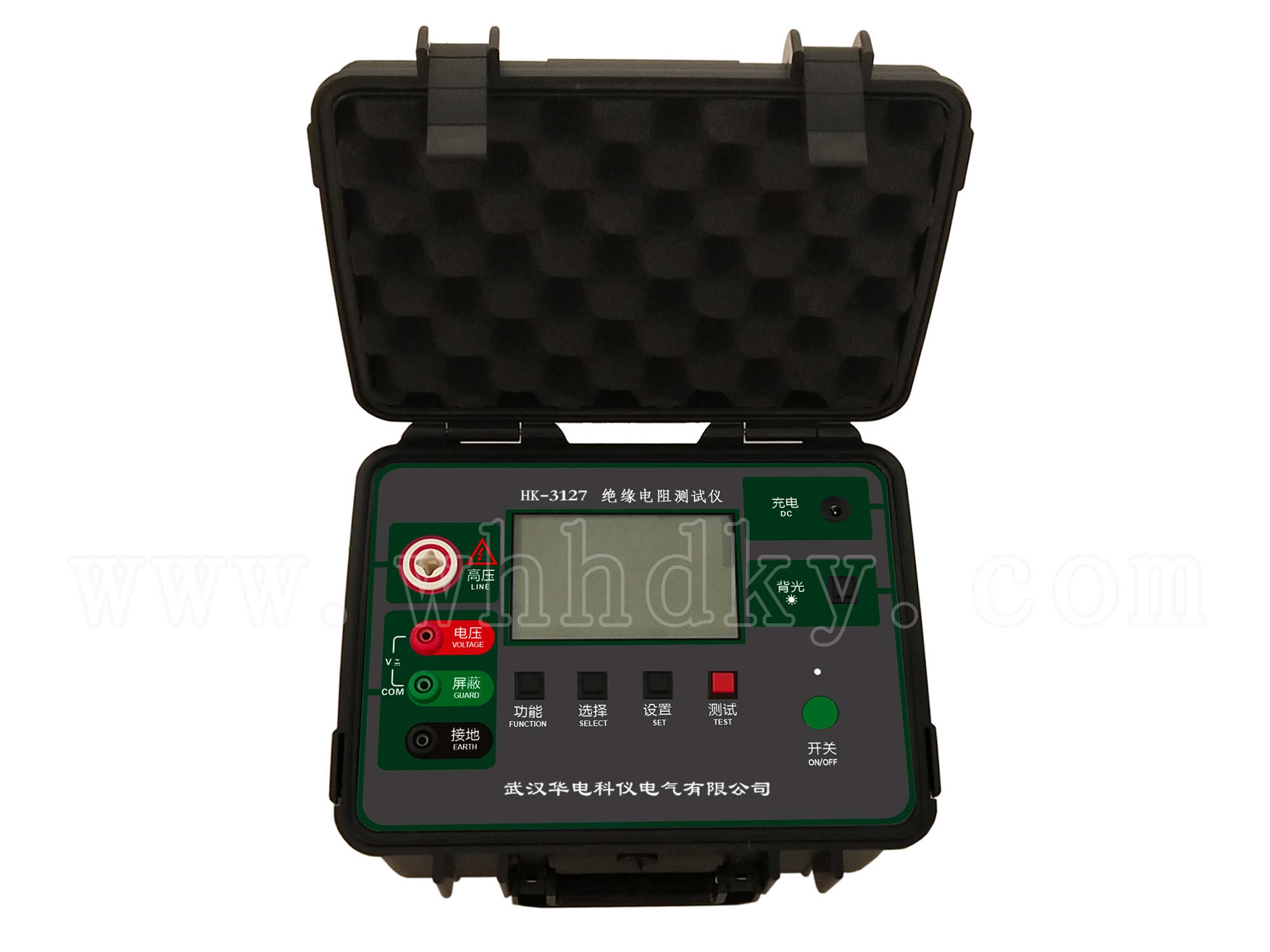

HK-3127絕緣電阻測試儀

設備名稱：HK-3127 型號：絕緣電阻測試儀數 量：1臺套生產廠家：武漢華電科儀電氣有限公司

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HK-3127絕緣電阻測試儀數字式絕緣電阻測試儀又名兆歐表

、高壓絕緣電阻測試儀等

，用于絕緣電阻的測試

。本儀表具有LCD大屏幕灰白背光顯示

、數據存儲

、數據查閱

、報警

、自動關機等功能

。同時還具備測量直流電壓交流電壓吸收比和極化指數功能

。整機美觀高檔

，量程寬廣，分辨率高

，操作便捷

，攜帶方便

，準確、可靠

、性能穩定

，抗干擾能力強。而且具有防震

、防塵

、防潮結構，是電信

、電力

、氣象、機房

、油田

、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器

、電機

、電纜及電器設備等的絕緣電阻。
HK-3127絕緣電阻測試儀數字絕緣電阻表由中大規模集成電路組成

。本表輸出功率大

，輸出電壓等級多（有6個電壓等級）。額定絕緣測試電壓范圍250V～10kV,絕緣電阻測量范圍0.01MΩ～1000GΩ

。直流電壓測量范圍0～1000V,交流電壓測量范圍0～750V

。

功能特點

詳細參數

測量功能	輸出電壓	測量范圍	精度	分辨率
絕緣電阻	250V(±10%)	0～10MΩ	±3%rdg±5dgt	0.01MΩ
		10～100MΩ		0.1MΩ
		100～1000MΩ		1MΩ
		1G～10GΩ	±5%rdg±5dgt	0.01GΩ
	500V(±10%)	0～10MΩ	±3%rdg±5dgt	0.01MΩ
		10～100MΩ		0.1MΩ
		100～1000MΩ		1MΩ
		1G～10GΩ	±5%rdg±5dgt	0.01GΩ
	1000V(±10%)	0～20MΩ	±3%rdg±5dgt	0.01MΩ
		20～200MΩ		0.1MΩ
		200～2000MΩ		1MΩ
		2G～20GΩ	±5%rdg±5dgt	0.01GΩ
	2500V(±10%)	0～2000MΩ	±3%rdg±5dgt	1MΩ
		2000MΩ～20GΩ	±5%rdg±5dgt	0.01GΩ
		20GΩ～200GΩ	±20%rdg±10dgt	0.1GΩ
	5000V(±10%)	0～2000MΩ	±3%rdg±5dgt	1MΩ
		2000MΩ～20GΩ	±5%rdg±5dgt	0.01GΩ
		20GΩ～200GΩ	±20%rdg±10dgt	0.1GΩ
		200GΩ～1000GΩ	±20%rdg±10dgt	1GΩ
	10kV(±10%)	0～2000MΩ	±3%rdg±5dgt	1MΩ
		2000MΩ～20GΩ	±5%rdg±5dgt	0.01GΩ
		20GΩ～200GΩ	±20%rdg±10dgt	0.1GΩ
		200GΩ～1000GΩ	±20%rdg±10dgt	1GΩ

注：常用電氣單位換算
1 TΩ（Tera ohm）=1000GΩ=10¹²Ω
1 GΩ（Giga ohm）=1000MΩ=10⁹Ω
1 MΩ（Mega ohm）=1000KΩ=10⁶Ω

測量功能	測量范圍	精度	分辨率
直流電壓	DC 0.0V～1000V	±1.5%rdg±3dgt	0.1V
交流電壓	AC 0.0V～750V	±1.5%rdg±3dgt	0.1V

二．技術規格

功能	絕緣電阻測試，電壓測試
基準條件	23℃±5℃ ，75%rh以下
額定電壓(V)	250 ；500；1000 ；2500 ；5000V；10KV
測量電壓(V)	額定電壓×（1±10%）
絕緣電阻量程（GΩ）	0.01MΩ～1000GΩ
絕緣電阻分辨率	0.01MΩ
直流電壓量程	0～1000V
直流電壓分辨率	0.1V
交流電壓量程	0～750V
交流電壓分辨率	0.1V
輸出短路電流	≥5mA(10KV)
吸收比和極化指數測量	有
電源	12V充電電池
背光	可控灰白屏背光，適合昏暗場所使用
顯示模式	4位超大LCD顯示，灰白屏背光
LCD顯示尺寸	108mm×65mm
儀表尺寸	長寬高：277.2mm×227.5mm×153mm
USB接口	具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印
通訊線	USB通訊線1條
測試線	高壓棒紅色3米，高壓測試線黑色1.5米，綠線1.5米
數據存儲	500組，閃爍顯示“FULL”符號表示存儲已滿
數據查閱	數據查閱功能：“READ”符號顯示
溢出顯示	超量程溢出功能：“OL”符號顯示
報警功能	測量值超過報警設定值時發出報警提示
功耗	待機: 30mA Max(背光關閉)
	開機開背光: 42mA Max
	測量：300mA Max(背光關閉)
儀表質量	2720g(含電池)
電池電壓	電池電壓不足，顯示低電符號“ ”
自動關機	儀表無操作15分鐘關機
絕緣電阻	≥50MΩ(測量線路與外殼間)
耐壓	AC3kV/50Hz 1min
工作溫度和濕度	－10℃～+50℃＜85%RH
貯存溫度和濕度	－15℃～+55℃＜90%RH
適合安規	IEC61010-1、IEC1010-2-31 、IEC61557-1,5 、IEC60529(IP54) 、污染等2 、CAT Ⅲ 300V
