          主頁 > 產品中心 > 絕緣兆歐表 >

















            •

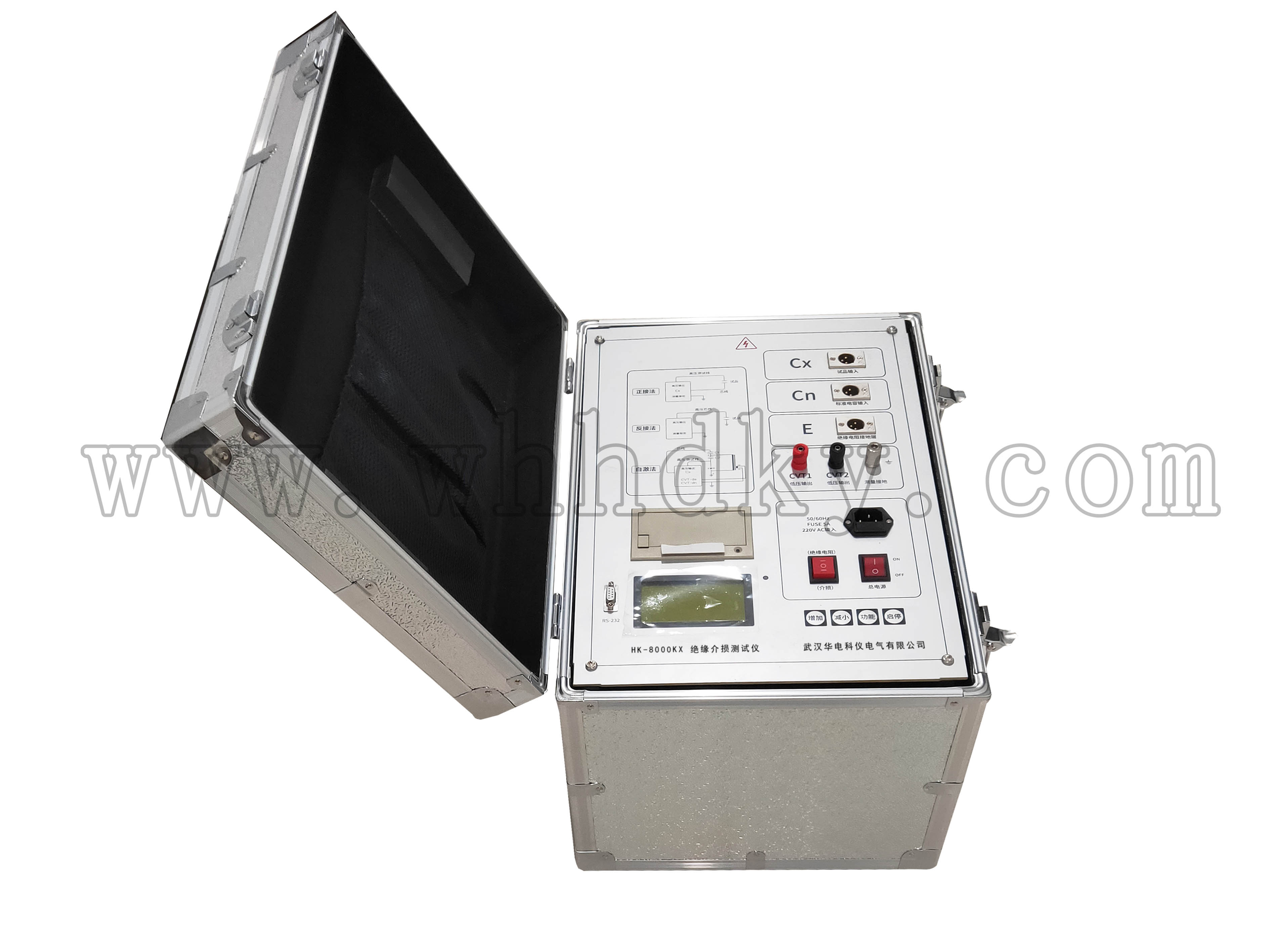

          HK-8000KX介損測試儀



           設備名稱：介損測試儀
型    號：HK-8000KX
數    量：1臺套
生產廠家：武漢華電科儀電氣有限公司






          咨詢熱線：027-88933327


























          產品概述




           自動抗干擾精密介質損耗測量儀用于現場抗干擾介損測量
          ，或試驗室精密介損測量
          。儀器為一體化結構
          ，內置介損電橋
          、變頻電源
          、試驗變壓器和標準電容器等。采用變頻抗干擾和傅立葉變換數字濾波技術
          ，全自動智能化測量
          ，強干擾下測量數據非常穩定。測量結果由大屏幕液晶顯示
          ，自帶微型打印機可打印輸出
          。

自動抗干擾精密介質損耗測量儀，還具有絕緣電阻測量功能
          。測量絕緣電阻的接線方式與介損測量完全相同
          ，一次接線即能測介損又能測絕緣電阻。使用該附加功能
          ，可以減少設備攜帶量和試驗工作量
          。























          功能特點




          電容及介損測量主要功能特點

2.2.1變頻抗干擾

采用變頻抗干擾技術，在200%干擾下仍能準確測量
          ，測試數據穩定
          ，適合在現場做抗干擾介損試驗。

2.2.2高精度測量

采用頻率浮動
          、數字波形分析和電橋自校準等技術
          ，配合高精度三端標準電容器，實現高精度介損測量
          ，并且正/反接線測量的準確度和穩定性一致
          。

儀器所有量程輸入電阻低于2Ω，消除了測試線附加電容的影響
          。

可外接油杯做精密絕緣油介損試驗
          ，可外接固體材料測量電極做精密絕緣材料介損試驗。

2.2.3兼容性好

自動識別50Hz / 60Hz系統電源
          ，支持發電機供電
          ，即使頻率波動大，也可正常測量
          。

內置串聯和并聯兩種介損測量模型
          ，可與校驗臺和介損標準器完全兼容，方便儀器檢定
          。

2.2.4多級安全保護
          ，確保人身和設備安全

高壓保護：試品短路
          、擊穿或高壓電流波動，能以短路方式高速切斷輸出
          。

低壓保護：誤接380V
          、電源波動或突然斷電，啟動保護
          ，不會引起過電壓
          。

接地保護：儀器接地不良使外殼帶危險電壓時，啟動接地保護
          。

C  V  T：高壓電壓和電流
          、低壓電壓和電流四個保護限，不會損壞設備
          ；誤選菜單不會輸出激磁電壓
          。CVT測量時無10kV高壓輸出。

防誤操作：兩級電源開關
          ；電壓
          、電流實時監示；多次按鍵確認
          ；接線端子高/低壓分明
          ；緩速升壓，可迅速降壓
          ，聲光報警
          。

防“容升”：測量大容量試品時會出現電壓抬高的“容升”效應，儀器能自動跟蹤輸出電壓
            ，保持試驗電壓恒定
            。

抗震性能：儀器采用獨特抗震設計，可耐受強烈長途運輸震動
            、顛簸而不會損壞
            。

高壓電纜：為耐高壓絕緣導線，可拖地使用
            。

2.2.5技術突破
            ，功能強大

（1）具有正/反接線，內/外標準電容
            ，內/外高壓多種工作模式
            ，一體化結構，可做各種常規介損試驗和絕緣電阻測量
            ，不需外接任何輔助設備
            。

（2）具有外接標準電容器接口，自動跟蹤外接試驗電源頻率40Hz~70Hz，支持工頻電源和串聯諧振電源做大容量高電壓介損試驗
          。

（3）具有回路接觸不良放電提示功能
          ，以方便判別接線是否可靠
          。

（4）具有CVT自激法測量功能
          ，C1/C2可一次接線同時測出，自動補償母線接地和標準電容器的分壓影響
          ，無須換線和外接任何配件
          ，并且高壓連接線可以拖地。

（5）具有CVT變比功能
          ，可測量CVT變比
          、極性和相位誤差。

（6）具有反接線低壓屏蔽功能
          ，在220kVCVT母線接地情況下
          ，對C11可進行不拆線10kV反接線介損測量，并且可一次接線同時對主
          、從兩個電容進行測量
          。

（7）中文圖文菜單，大屏幕背光LCD顯示
          。

（8）配置熱敏打印機
          ，打印數據清晰快捷、無噪音
          。

（9）帶日歷時鐘
          ，可存儲100組測量數據。



2.3絕緣測量主要功能特點

2.3.1接線與介損相同

絕緣電阻的接線與介損測量正接線完全相同
          ，適用于介損測量的屏蔽方式同樣適合絕緣電阻
          。測量絕緣電阻時，不需要增加任何接線工作量
          。

2.3.2操作極為簡便

只要從菜單選擇“電阻/吸收/極化”
            ，啟動測量即可。

2.3.3高可靠

與傳統兆歐表不同
            ，其試驗電壓由介損儀的大功率電源提供
            。即便在惡劣的試驗環境中使用也不會造成儀器損壞。

2.3.4抗干擾

儀器具有優良的抗工頻干擾能力
            ，在5mA的工頻干擾電流下也能準確測量
            。

2.3.5快速放電

儀器具有快速放電功能�
            ？梢栽诤撩霑r(shí)間上實現電容試品的完全放電
            。

注意：為了確保安全，測量結束后仍要用短路棒短接試品。

2.3.6多級安全保護
            ，確保人身和設備安全

試品短路
            、擊穿或高壓電流波動，能以短路方式切斷輸出高壓
            。















          詳細參數






1.1.1介損和電容量測量

準確度： Cx: ±（讀數×1%+1pF）

tgδ: ±（讀數×1%+0.00040）

抗干擾指標： 變頻抗干擾
            ，在200%干擾下仍能達到上述準確度

電容量范圍： 內施高壓： 3pF~60000pF/10kV

60pF~1.2μF/0.5kV

外施高壓： 3pF~1.2μF/10kV 60pF~30μF/0.5kV

分辨率： 最高0.001pF，4位有效數字

tgδ范圍： 不限
            ，分辨率0.001%
            ，電容、電感
            、電阻三種試品自動識別
            。

試驗電流范圍：10μA~5A

內施高壓： 設定電壓范圍： 0.5~10kV

最大輸出電流： 200mA

升降壓方式： 連續平滑調節

電壓精度： ±(1.5%×讀數+10V)

電壓分辨率： 1V

試驗頻率： 45~65Hz整數頻率

49/51Hz、45/55Hz自動雙變頻

頻率精度：±0.01Hz

外施高壓： 正接線時最大試驗電流5A / 40~70Hz

反接線時最大試驗電流10kV / 5A / 40~70Hz

CVT自激法低壓輸出：輸出電壓3~50V
            ，輸出電流3~30A

CVT變比測量

變比范圍：10~99999

變比精度：±讀數×1%

相位范圍：0~359.999°

相位精度：±0.02°

測量時間： 約30s
            ，與測量方式有關





2.1.2絕緣電阻測量

試驗電壓： 直流600~10000V四擋設置

電壓精度： ±（設置值×10%+10V）（當待測電阻低于100MΩ時，輸出電壓會降低
            ， 最低會達到設置值的45%）

短路電流： 不小于5mA

測量范圍： 100kΩ~1000GΩ

測量精度： 100kΩ~10GΩ時為10%（試驗電壓不低于250V）

10GΩ~100GΩ時為10%（試驗電壓不低于2500V）

100GΩ~500GΩ時為20%（試驗電壓不低于5000V）

抗 干 擾： 工頻5mA

測量方式： 電阻/吸收比/極化指數

接線方式： 正接線

快速放電： 有

測量時間： 電阻約15秒（30~99秒時間可調）
          ，吸收比60秒，極化指數10分鐘

2.1.3其它指標

輸入電源： 180V~270VAC
          ，50Hz/60Hz±1%
          ，市電或發電機供電

計算機接口：標準RS232接口(選配)

打印機： 自帶微型熱敏打印機

環境溫度： -10℃~50℃

相對濕度： <90%，不結露
