產品概述
在電力系統環網和雙電源電力網建設或檢修中, 對于閉環點斷路器兩側電源核相檢查是非常重要的試驗項目, 否則可能發生短路, 后果不堪設想。華電科儀TAG5000A無線高壓核相儀采用最新電力電子檢測技術和無線傳輸技術, 操作安全可靠, 使用方便, 克服了有線核相儀的諸多缺點, 符合國家電力安全工器具質量監督檢驗測試相關標準。
TAG5000A無線高壓核相儀主要優點在于去掉了連接兩個電網(電源)兩端的引線, (距離可達200m)可穿過圍墻或隔墻(板), 不受任何地形和設施構架的方式限制, 提高了安全性, 操作極為方便, 只需一人操作一人監護。
功能特點
1.整機采用大容量免維護鋰電池供電, 徹底解決碳性電池、紐扣電池等一次性電池電量不足
2.測試距離遠, 可達到200米視距, 并可穿墻使用;
3.液晶屏同時顯示相位

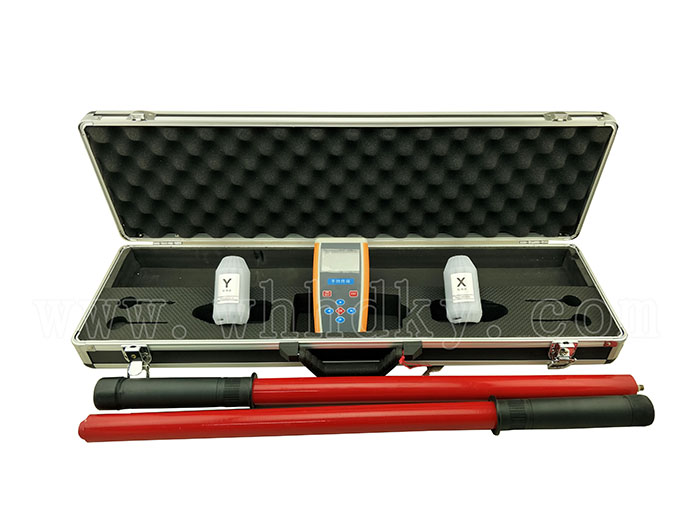

4.伸縮式絕緣桿, 攜帶

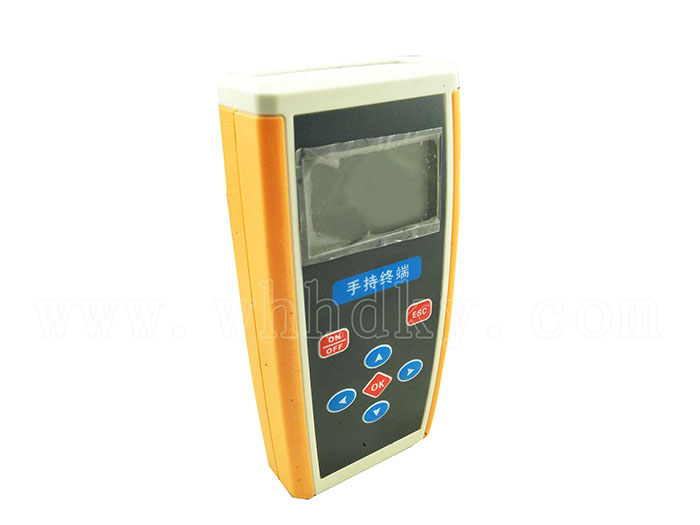

5.便攜式接收器設計美觀大方, 具有防滑處理工藝;
6.整機采用先進的制作工藝, 體積小, 重量輕.
技術參數
電氣指標
可檢測電壓范圍:
0.4 ~ 500kV
無線傳輸距離:
≥ 200米視距 (300米以上需定做);
同相定義:
嚴格按照規程的規定設計, 相角≤30°為同相, 相角≥30°為不同相
工作頻率:
45~60Hz, 可用于國外60Hz電網的核相;
絕緣指標
發射器(兩個)本體采用高耐壓尼龍材料, 絕緣等級: 80kV/cm;
絕緣伸縮桿(材料)選用兵工企業生產的防潮絕緣管, 符合IEC/1C78標準具有防潮、耐高壓
表一 絕緣桿機械、電氣特性
項 目
單 位
指 標
馬丁式耐熱性(縱向)
℃
>200
抗沖擊(縱向)
MPa/cm
>147
抗彎度(縱向)
MPa
>343
表面電阻系數(水浸后)
Ω
>10x1011
體積電阻系數(常態)
Ω/cm
>10x1031
表二 絕緣桿耐壓試驗參數
電壓 (kV)
長度
工頻耐壓 (kV)
時間 (min)
結果
標準值
試驗值
6-10
1.5
44
44
1～5
合格
35
2.4
80
80
1～5
合格
66~110
2.8
254
254
1～5
合格
TAG5000A 系列產品符合國家GB13398-92、GB311.1-311.6-8、3DL408-91標準和國家新頒布電力行業標準《帶電作業用1kV~110kV便攜式核相儀通用技術條件 DL/T971-2005》要求。
表三 綜合參數
序號
試驗項目
單位
TAG5000A核相儀試驗參數
備 注
3kV
6kV
10kV
35kV
110kV
220kV
500kV
01
啟動電壓
kV
<0.4
<0.4
<0.4
<0.4
<0.4
<0.4
<0.4
合格
02
傳輸距離(視距)
m
> 200米
合格
04
泄漏電流
μA
<30
<30
<30
<30
<30
<30
<30
合格
05
音響強度
dB
>75
>75
>>75
>75
>75
>75
>75
合格
06
直流電壓試驗
kV
3
6
10
35
110
220
500
合格
07
工頻耐壓試驗
0.3m/40kV
合格
08
抗電弧試驗
kV
3.6
7.2
12
42
130
260
600
合格
09
防短路試驗
kV
3.6
7.2
12
42
88
176
400
合格
11
溫度試驗
℃
-30~+45
合格
12
濕度試驗
%
95%
95%
95%
95%
95%
95%
95%
合格
13
自由跌落(3米)
次
10
10
10
10
10
10
10
合格
14
沖擊試驗
次
1000
1000
1000
1000
1000
1000
1000
合格
15
同相干擾
kV
<1.2
<2.4
<4
<14
<44
<88
<200
合格
16
反相干擾
kV
>1.8
>3.6
>6
>21
>66
>132
>300
合格
17
工作環境
戶內戶外
合格
18
工作電壓
V
8.7V
鋰電
19
靜態電流
μA
< 10
合格
20
動態電流
mA
< 20
合格
21
動態功耗
W
<0.2
合格
、更換麻煩等缺點, 特別適合野外作業; 因無需裝卸電池, 不會產生電火花, 因此該儀器符合礦用設備安全設計;
、波形、頻率等數據, 測試安全可靠, 真人女聲播報測試結果,測試更快速;
、使用非常方便, 絕緣性能符合電力絕緣工器具耐壓試驗要求;
詳細參數
、抗沖擊
、抗彎等特點, 該材質特性見表一和表二, 表三為TAG5000A核相儀的綜合參數。
