HKBY-2671數字兆歐表由中大規模集成電路組成。本表輸出功率大

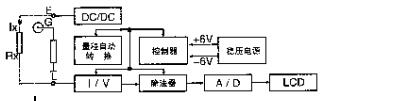

儀表電路框圖
如圖所示：
儀表使用范圍
本儀表是電力
本表具有以下特點：
輸出功率大、帶載能力強
本表外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器
本儀表不需人力作功，由電池供電
，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。本表輸出短路電流可直接測量
，不需帶載測量進行估算。
|
使用條件 |
環境溫度： |
0℃~+45℃ |
||||||
|
相對濕度： |
≤85%RH |
|||||||
|
輸出電壓等級、測量范圍 、分辨率、誤差 |
機 型 |
輸出電壓等級 |
測量范圍 |
相對誤差 |
分 辨 率 |
|||
|
2670 |
100V,250V，500V,1000V |
1~1999MΩ |
≤±5%±1d |
0.001MΩ,0.01MΩ ，0.1MΩ, 1.0MΩ |
||||
|
2671 |
500V,1000V ，2000V,2500V |
1~19990MΩ |
≤±5%±1d |
0.01MΩ,0.1MΩ,1.0MΩ,10.0MΩ |
||||
|
2672 |
2500V,5000V |
20~199999MΩ |
＜±10%±1d |
0.01MΩ,0.1MΩ，1.0MΩ |
||||
|
輸出最高電壓帶載能力及短路電流 |
機 型 |
電壓/負載 |
電壓跌落 |
電壓跌落 |
||||
|
2670 |
1000V/2MΩ |
約10% |
約10% |
|||||
|
2671 |
2500V/20MΩ |
約10% |
約10% |
|||||
|
2672 |
5000V/20MΩ |
約10% |
約10% |
|||||
|
電源適用范圍 、功率損耗 |
直流： |
7~9V（7節5#可充電電池組）外接交流220V電源進行充電 。 |
||||||
|
功耗： |
靜態功耗： |
≤160mW |
||||||
|
最大功率： |
≤2.5W |
|||||||
|
體積與重量 |
體符號： |
220mm×200mm×105mm； |
||||||
|
重量： |
<1.4kg |
|||||||
