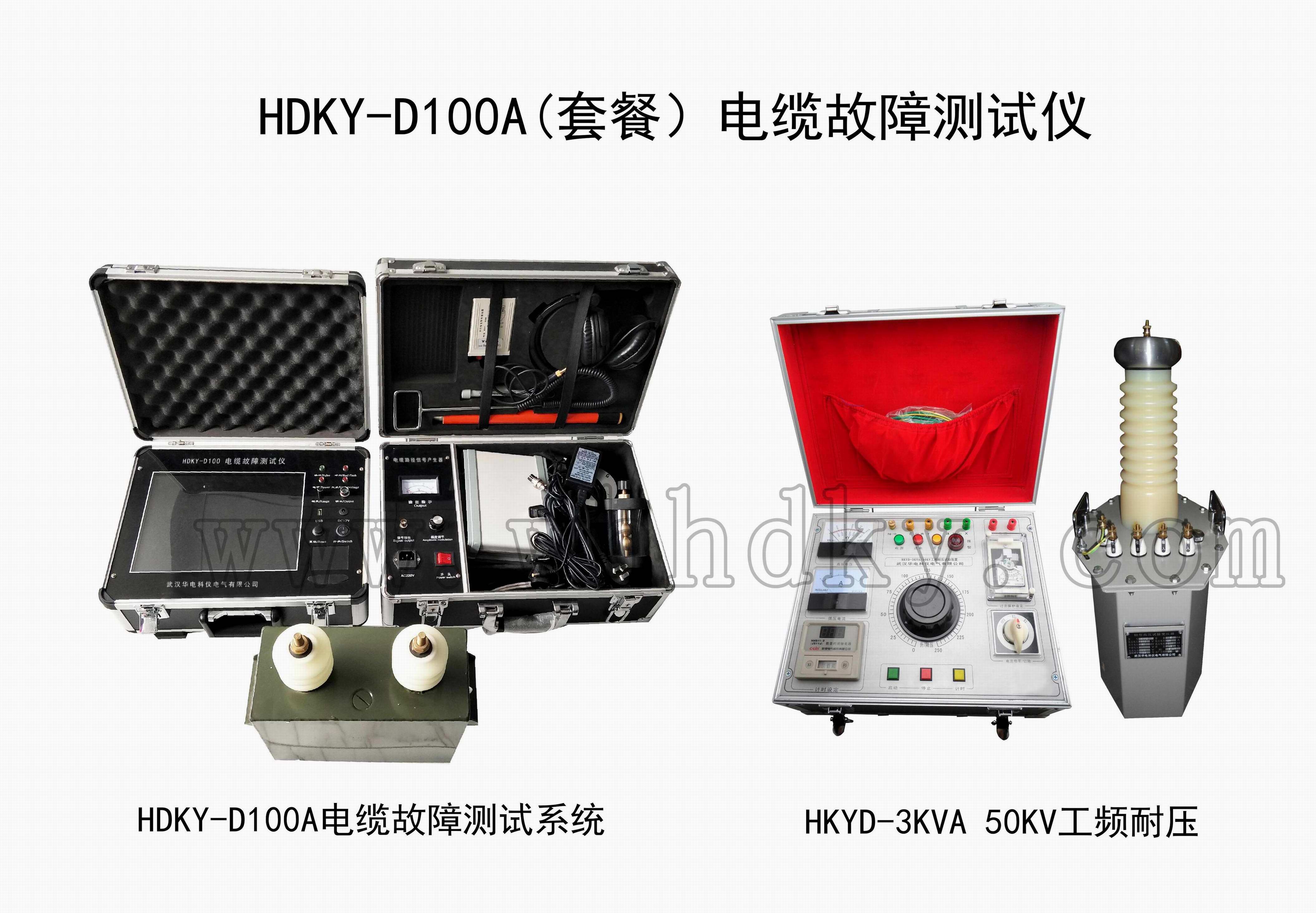

HDKY-D100A(套餐）電纜故障測試儀
HDKY-D100 電纜故障測試儀是迎合工業級電力行業方案和 IT 時代的快速發展,將原來 電纜故障測試儀的局限性，用工控嵌入式計算機平臺系統、網絡服務業務、USB 通信技術 系統化，極大提高了儀器的使用功能和利用價值以及便捷的現場環境操作。特別對于日 益增多的地埋電纜資料提供了一套獨有的管理軟件。整套系統滿足中華人民共和國電力 行業標準《DL/T849.1～ DL/T849.3-2004》電力設備測試儀器通用技術條件，該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成
HDKY-D100A(套餐）電纜故障測試儀主要性能特點
1、電纜故障測試儀主機優勢：
◆采用工控嵌入式計算機平臺系統，全電腦XP系統操作平臺，集成化軟件測試，并配有電纜故障測試軟件。
◆采用12.1in大屏幕，觸控鼠標操作，高亮屏顯示，適應戶外陽光下使用，鋰電供電、方便現場測試。工程鋁合金機箱，防震防潮實現極強穩定性。
◆采用USB通信接口，采集信號穩定，主機可自動選擇最低6.25MHz、最高達100MHz五種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求，減少了粗測誤差，提高了測試精度。
◆軟軟件實現波形可任意壓縮、擴展，同屏隨機顯示兩個更接近標準的波形供你準確比較分析，雙游標移動可精確到0.15米，提高測試精度，減少誤差。
◆主機支持主機自帶WIFI接收功能，專用3G軟件可隨時實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，業務技術配備手機安卓版測試軟件，給用戶現場測試提供隨時隨地及時、準確波形分析和交流指導，使您無憂工作（選配）
◆內置現場波形和現場實物接線圖，利于現場測試比對和日常學習
◆關鍵的精確定點儀部分可直接數字顯示測試者離故障點距離，采用靜噪技術
◆高壓放電部分四種可供用戶選擇
1、可測試各種35KV以下不同電壓等級、不同截面
操作方式：觸控鼠標操作
測試距離：不小于60km
最短測試距離（盲區）：0-5米或無盲區
精確定點誤差：±0.2m
測試誤差：系統誤差小于±1%
分辨率：V/fm；V為傳波速度m/μs；軟件游標0.10米。
電源與功耗： AC 220V±10% 不大于15W DC 12V（7AH） 不大于20W
主機重量：7kg
外形尺寸：180mm×300mm×400mm
溫度-20℃～﹢40℃，相對濕度80%
2
信號頻率：15KHz正弦波
輸出功率：Pomax≥100W
輸出阻抗：Zo=Zc(電纜特性阻率)
震蕩方式：斷續
環境溫度：－10℃～＋40℃
相對濕度：RH≤85%（25℃）
主機重量：9.8kg
外形尺寸：180mm×300mm×400mm
3、聲磁數顯同步定點儀
1.用途：
本產品用于埋地電絕緣故障點的快速
2.主要特點：
1、用特殊結構的聲波振動傳感器及低噪聲專用器件作前置放大
2、纜溝內架空的故障電纜
3、工頻自適應對消理論及高工頻陷波技術
4、操作極其簡便
3.技術指標：
1.數顯距離：最大500米，最小0.1米
2.粗測誤差小于10%
3．電磁通道增益>110dB (30萬倍)
4．電磁通道接收機靈敏度<5μV
5．聲音通道音頻放大器增益<120dB (信噪比4:1時100萬倍)。
6．50Hz工頻抑制度>40dB (100倍)
7．聲電同步顯示監聽：即現場定點時
8．聲波傳感器探頭換成15KHz電磁傳感探頭時
9．電源：6V免維護電瓶 1.2AH
10．功耗： <120mA (0.7W)
11．工作環境： 濕度80% 溫度 -10℃—50℃
4.高壓信號單元：HKYD-3KVA/50kv交直流工頻耐壓試驗裝置一套
1.操作箱容量：3KVA
2.試驗變壓器技術指標：
容量:3KVA
輸入電壓：200V
輸入電流：15A
輸出電壓：AC50KV DC70KV
輸出電流：60mA
測量電壓：100V
變比：500
HDKY-D100A(套餐）電纜故障測試儀主要技術指標：
名稱及型號
單位
數量
備注
HDKY-D100電纜故障測試儀主機
臺
1
12.1英寸液晶屏
高壓試驗操作箱
臺
1
3kVA
交直流高壓試驗變壓器
臺
1
3kVA/50kV
脈沖電容
臺
1
2μF/35KV
路徑信號產生器
臺
1
聲磁數顯同步定點儀
臺
1
耳機
副
1
聲測探頭
只
1
同步接收天線
根
1
8.4V定點儀充電器
只
1
DC8.4V 1A
放電球隙
只
1
電流取樣盒
只
1
放電棒
根
1
高壓接地線
套
1
電纜儀信號輸出夾子線
根
1
一頭四孔航插，一頭紅黑夾子
路徑信號輸出夾子線
根
1
一頭Q9插頭
電纜儀充電器
只
1
DC12 3A
電源線
根
1
，用于電力電纜各類故障的 測試，電纜路徑 、電纜埋設深度的尋測和電纜檔案資料的日常維護管理
，以及鐵路、機場信號控制電纜、和路燈電纜故障的精確測試。
功能特點
。
，并能自動生成測試報告并打印。
，是國內同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障。
，全新的8.4kg
電纜故障測試儀主機技術指標：
、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2、可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。
3、可測量長度已知的任何電纜中電波傳播的速度。
4、可測試電力電纜埋設路徑及埋設深度。
顯示方式：12.1英寸工業級液晶屏（XP操作平臺） 存儲空間：固定8G
測試方法：低壓脈沖法、沖閃電流法、直閃電流法
采樣頻率： 6.25MHz、12.5MHz、25MHz、50MHz、100MHz
待機時間：可連續使用6小時左右。
。
、路徑儀技術指標：
、精確定位及電纜埋設路徑和埋設深度的準確探測。
，大大提高了儀器定點和路徑探測的靈敏度。在信號處理技術上，用數字顯示故障點與傳感探頭間的距離，極大地消除了定點時的盲目性。
，過去定點時，全電纜的振動聲使任何定點儀束手無策，無法判定封閉性故障的具體位置。如今，只要將本儀器傳感器探頭接觸故障電纜或近旁的電纜上，便可精確顯示故障距離及方向，毫不費力地快速確定故障位置。
，大大加強了在強工頻電場環境中對50Hz工頻信號的抑制及抗干擾能力，縮小了定點盲區。在儀器功能上，利用聲電同步接收顯示技術，有效地克服了定點現場環境噪音干擾造成的定點困難問題。尤其是故障距離的數字顯示省去了操作員對復雜波形的分析判斷，在相當程度上替代了閃測儀的粗測距離功能。對于數百米長的故障電纜，一般不用粗測便可實施定點，真正實現了高效、快速、準確。利用15z幅度調制電磁波和幅度檢波技術作路徑探測和電纜埋設深度測定，避免了原等幅15z信號源時電視機行頻對定點儀的干擾。
，打開電源開關即可，無須換擋和功能選擇。結構緊湊、小巧、模塊化，便于攜帶維修，功能強大。
。
，定點誤差為零。
。
。
。
，數字屏在沖擊高壓形成的沖擊電磁波作用下,重復計數一次，并顯示故障距離或滿亮 (500.0米)。同時，由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾
。
，可作電纜路徑和電纜埋設深度的精確探測。
。
