HKC-9570 變壓器色譜在線監測系統

設備名稱：變壓器色譜在線監測系統型號：HKC-9570數量：1臺套生產廠家：武漢華電科儀電氣有限公司

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HKC-9570 變壓器油色譜在線監測系統可實現自動定量循環清洗

、進油

、油氣分離

、樣品分析、數據處理

、實時報警；快速地在線監測變壓器等油浸式電力高壓設備的油中溶解故障氣體的含量及其增長率

，并通過故障診斷專家系統早期預報設備故障隱患信息

，避免設備事故，減少重大損失

，提高設備運行的可靠性

。該系統作為油色譜在線監測領域的新一代產品，將為電力變壓器實現在線遠程 DGA 分析提供穩定可靠的解決方案

，是電力系統狀態檢修制度實施的有力保障

。

HKC-9570 系統是結合了本公司在電力色譜自動全脫氣裝置運行中近十年的成功經驗

，并總結國內外油色譜在線監測的優缺點，傾心打造而成

。該系統保持了我公司產品向來所具有的穩定性

、可靠性

、準確性等方面的優勢：

♦ 在線檢測H2

、CO、CO2

、CH4

、C2H4

、C2H2

、C2H6的濃度及增長率；

♦ 定量清洗循環取樣方式

，真實地反應變壓器油中溶解氣體狀態

；

♦ 油氣分離安全可靠

，不污染，排放和不排放變壓器油可由用戶自己選擇

；

♦ 采用專用復合色譜柱

，提高氣體組分的分離度；

♦ 采用進口特制的檢測器

，提高烴類氣體的檢測靈敏度

；

♦ 高穩定性、高精度氣體檢測技術

，誤差范圍為 ± 10%

，優于離線色譜± 30%的指標；

♦ 成熟可靠的通信方式

，采用標準網絡協議

，支持遠程數據傳輸；

♦ 數據采集可靠性高

，采用過采樣技術 Δ－∑模數轉換器

，24 位分辨率，自動校準

；

♦ 多樣的數據顯示及查詢方式

，提供報表和趨勢圖，歷史數據存儲壽命為 10 年

；

♦ 環境適應能力強

，成功應用于高寒、高溫

、高濕度

、高海拔地區

；

♦ 抗干擾性能高，電磁兼容性能滿足 GB/T17626 與 IEC61000 標準

；

♦ 提供有兩級報警功能

，報警信號可遠傳；

♦ 開放的數據庫

，可接入電力系統局域網

；

此外，HKC-9570系統采用了模塊化設計

，高性能嵌入式處理器的應用使色譜在線監測系統更加穩定可靠

，

工作原理

HKC-9570 變壓器油色譜在線監測系統工作時，先利用油樣采集單元進行油路循環

，處理連接管道的死油

，再進行油樣定量；油氣分離單元快速分離油中溶解氣體輸送到六通閥的定量管內并自動進樣

；在載氣推動下

，樣氣經過色譜柱分離，順序進入氣體檢測器

；數據采集單元完成 AD 數據的轉換和采集

，嵌入式處理單元對采集到的數據進行存儲、計算和分析

，并通過RS485接口將數據上傳至數據處理服務器（安裝在主控室）

，最后由監測與預警軟件進行數據處理和故障分析。

功能特點

♦ 更快的分析周期

，最小監測周期為 40-60 分鐘

，可由用戶自行設置，推薦檢測周期為 24 檢測一次

；

♦ 油氣分離速度快

，僅需 10 分鐘左右，采用特殊的環境適應技術

，消除溫

、濕度變化對氣體分配系數的影響；

♦分析后的油樣采用脫氣和緩沖處理技術

，消除回注變壓器本體的油樣中夾雜的氣泡

，多層隔離式回注油（返油）技術，絕對保證載氣不會帶進變壓器本體中

；

♦ C2H2 最低檢測限可達 0.3 μ L/L

；

♦ 采用雙回路多模式恒溫控制，控溫精度達 ± 0.1 ℃

，設備配有自動恒溫工業空調

；

♦ 采用嵌入式處理器控制系統

，將油氣分離、數據采集

、色譜分析

、濃度計算、數據報警

、設備狀態監控等多功能集于一體

，不會出現數據丟失等情況，大大提高了系統的可靠性和穩定性

；

♦ 功能接口電路采用光耦隔離設計

，進一步提高系統抗干擾性能

；

♦ 采用基于 RS-485 的總線標準

，可實現全數字、遠程數據傳輸

、控制和參數設置

；

♦ 加強系統故障診斷功能，提供改良三比值法

、大衛三角法和立方體圖示法

，給出診斷結果；

♦ 加強系統自檢

，增加遠程維護功能

，提供設備異常事件報警；

♦ 可擴展性高

，可便捷的與其它監測裝置集成

；

♦ 系統結構緊湊，安裝維護簡便

，操作人性化

；

HKC-9570變壓器油色譜在線監測系統組成

HKC-9570 變壓器油色譜在線監測系統由現場監測單元、主控室單元及監控軟件組成�

，F(xiàn)場監測單元即色譜數據采集裝置由油樣循環采集單元

、油氣分離單元、氣體檢測單元

、數據采集單元

、現場控制處理單元、通訊控制單元及輔助單元組成

。其中輔助單元包括置于色譜數據采集器內的載氣

，變壓器接口、油管及通信電纜等

。

詳細參數

序號	技術參數名稱	提供值
1	系統型號	HKC-9570
2	工作環境溫度	-40℃～＋70℃
3	工作環境濕度	相對濕度 5～95%（裝置內部既無凝露，也不應結冰）
4	大氣壓力	70kPa～110kPa
5	工作電源	AC 220 V±10% ， 50Hz
6	監測組分	H2、 CO 、 CO2 、 CH4、 C2H4 、 C2H2 、 C2H6等 7 種氣體組分及總烴、總的氣體含量（含氣量）、相對增長率及絕對增長速度； H2O 可選
7	分析診斷功能	通過改良三比值法、大衛三角法及立方體圖示法對監測數據進行分析、診斷，并提供原始譜圖
8	最小檢測周期	40-60 分鐘，可由用戶自行設定，默認 24 小時
9	取樣方式	循環取樣，安全真實地反應變壓器中氣體真實情況
10	油氣分離方式	真空全脫氣方式
11	數據存儲壽命	≥ 10 年
12	配備載氣量	2 瓶 8L 高純合成空氣，用一備一
13	監測氣體	測量范圍		最低檢測
（1）	H2	1 ～ 2000 μ l/l		2μ l/l
（2）	CO 、 CO2	5 ～ 5000 μ l/l		5 μ l/l
（3）	CH4	0.1 ～ 2000 μ l/l		0.1μ l/l
（4）	C2H4	0.1 ～ 2000 μ l/l		0.1 μ l/l
（5）	C2H6	0.1 ～ 2000 μ l/l		0.1 μ l/l
（6）	C2H2	0.1 ～ 1000 μ l/l		0.1 μ l/l
（7）	H2O（可選）	1 ～ 100 μ l/l		1μ l/l
（8）	總烴	1 ～ 8000 μ l/l
（9）	總含氣量	0.2 ～ 15%
14	穩定性（測量偏差）		同一試驗條件下對同一油樣的監測結果偏差不超過 10%（中等濃度）
15	靜電放電抗擾度		4 級 ，± 8kV－± 15kV
16	電快速瞬變脈沖群抗擾度		4 級，± 4kV
17	浪涌（沖擊）抗擾度		4 級 ，± 4kV
18	耐地震能力：地震波為正弦波；持續時間：三個周波，安全系數1.80		地震烈度 9 度地區：地面水平加速度 0.4g ，地面垂直加速度0.2g
			地震烈度 8 度地區：地面水平加速度 0.25g ，地面垂直加速度0.125g
			地震烈度 7 度地區：地面水平加速度 0.2g ，地面垂直加速度0.1g
19	存儲運輸極限環境溫度		-40 ℃ ～＋ 80 ℃
20	外殼的防護性能		室內安裝部件（主站單元） IP51 ，室外安裝部件（本系統和通訊控制單元） IP56
21	外形尺寸		寬 600mm × 深 530mm × 高 1100mm
22	整機重量		100kg
23	基礎尺寸		寬 620mm × 深 530mm × 地面高 250mm

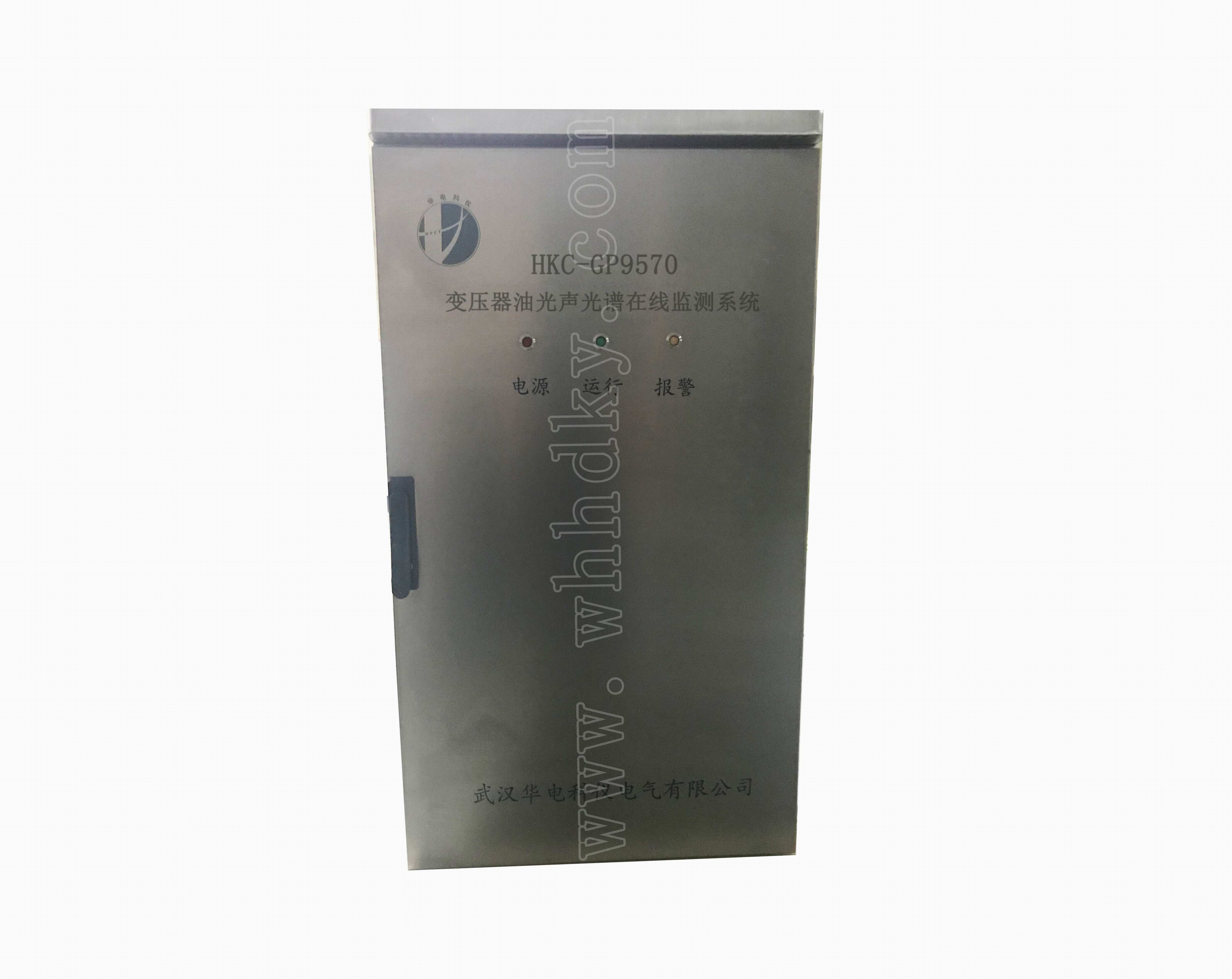

HKC-GP9570型變壓器油光聲光譜在線監測系統主要技術參數

序號	技術參數名稱	提供值
1	系統型號	HKC-GP9570
2	工作環境溫度	-40℃～＋55℃
3	工作環境濕度	相對濕度5～95%（裝置內部既無凝露，也不應結冰）
4	大氣壓力	70kPa～110kPa；50kPa～110kPa
5	工作電源	AC220V±10% ，50Hz
6	監測組分	H2 、CO、CO2 、CH4 、C2H2、C2H4 、C2H6 、H2O、O2、N2等氣體組分及總烴含量；
8	最小監測周期	20分鐘，20分鐘以上可由用戶自行設定
9	取樣方式	循環取樣，安全真實地反應變壓器中氣體真實情況
10	油氣分離方式	負壓式動態頂空吹掃脫氣法
11	數據存儲壽命	≥10年
12	監測氣體	測量范圍	最低檢測限
1）	H2	1～5000.0	1ppm NA
2）	CO	1～50,000.0	11
3）	CO2	2～50,000.0	2
4）	CH4	0.1～50,000.0	0.1
5）	C2H2	0.1～50,000.0	0.1
6）	C2H4	0.1～50,000.0	0.1
7）	C2H6	0.1～50,000.0	0.1
8）	H2O	5ppm以上	2ppm NA
9）	O2	10～5000.0	10
10）	N2	10～5000.0	10
13	穩定性	同一試驗條件下對同一油樣的監測結果偏差不超過20% （中等濃度）
14	靜電放電抗擾度	4級 ，±8kV－±15kV
15	電快速瞬變脈沖群抗擾度	4級 ，±4kV
16	浪涌（沖擊）抗擾度	4級，±4kV
17	耐地震能力地震波為正弦波，持續時間三個周波，安全系數1.67	地震烈度9度地區：地面水平加速度0.4g，地面垂直加速度0.2g
		地震烈度8度地區：地面水平加速度0.25g ，地面垂直加速度0.125g
		地震烈度7度地區：地面水平加速度0.2g ，地面垂直加速度0.1g
18	存儲運輸極限環境溫度	-40℃～＋80℃
19	外殼的防護性能	室內安裝部件（主站單元）IP51，室外安裝部件（本系統和通訊控制單元）P56
20	外形尺寸	寬600mm×深535mm×高1100mm
21	整機重量	120kg
