為了能夠幫助現場維護人員快速準確的找出接地故障點，武漢華電科儀電氣有限公司通過多年努力，總結大量現場經驗

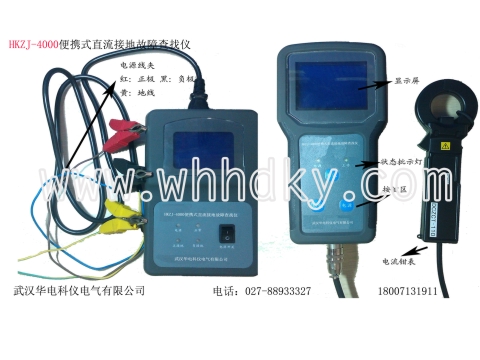

HKZJ-4000型便攜式直流接地故障查找儀采用高分辨率傳感單元對直流系統中接地點的漏電流進行采集
功能特點：
1．主要功能介紹
（1）．系統對地電壓測量功能
（2）．系統絕緣阻抗測量功能，儀器可測量系統正對地絕緣阻抗
（3）．交流串電檢測功能
（4）．支路絕緣阻抗測量功能
（5）．支路接地故障點定位功能
（6）．電流表功能
（7）．具有不發信號接地查找功能
（8）．方向顯示功能
（9）．絕緣指數分析功能
（10）．波形曲線顯示功能
2． 設備特點
（1）高可靠性的設計
裝置采用進口16位微控制器做主系統
（2）精密選材
裝置采用高精度直流鉗表做為信號采集單元，電壓采樣采用高精度的進口模數轉換芯片，電壓與阻抗的測量準確；
（3）人性化的人機交互界面

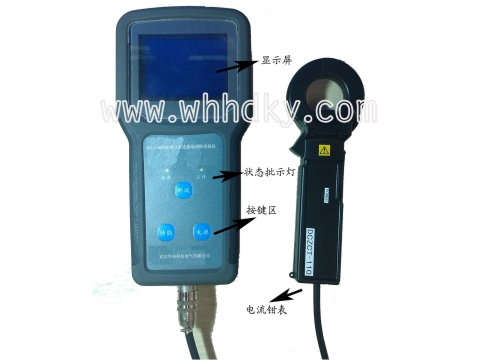

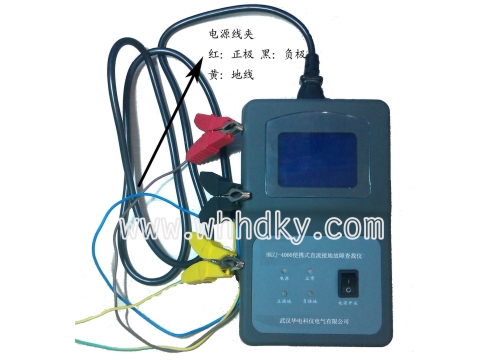

“分析儀”與“探測儀”均采用液晶顯示屏供用戶查看信息；
操作簡單快捷，在實現對不同支路的檢測時，只需要按一次啟動鍵即可完成；
測試結果顯示直觀明了，測試結果可通過多種顯示形式呈現給用戶，包括接地與否，波形曲線，絕緣等級
（4）智能化的檢測識別系統
“分析儀”可以自動識別系統電壓等級；
“分析儀”在系統絕緣阻抗發生變化后可以快速顯示絕緣阻抗信息
“探測儀”與“分析儀”信息同步一次之后
“探測儀”在進行檢測時
“探測儀”檢測完成之后
（5）完備的測試功能與處理故障能力
“分析儀”與“探測儀”之間內置了無線數傳模塊進行通信
（6）高安全性
裝置可以在不向直流系統注入信號的條件下實現接地故障點的定位 ，開發出了HKZJ-4000型便攜式直流接地故障查找儀，該查找儀可以查找解決各電壓等級（24V，48V，110V，220V）直流系統中的間接接地、非金屬接地、環路接地、正負同時接地、正負平衡接地、交直流串電故障、多點接地等絕緣故障。
，在220V電壓等級下檢測600KΩ以內的對地絕緣阻抗，檢測速度快，定位精準
，真正解決了直流系統中的絕緣故障問題。
功能特點
，儀器可測量系統正對地電壓 ，負對地電壓，系統電壓 ，可實現0—300V的電壓監測范圍 ；
，負對地絕緣阻抗 ，可實現0—999.9KΩ的測量；
，儀器可判斷直流系統中的交流串電故障 ，并可測量直流系統中串入的交流電電壓值，交流電壓測量范圍為0—300V ；
，儀器測量每條支路的正負對地絕緣阻抗大小 ；
，儀器可實現接地故障支路接地故障點的定位功能；
，裝置可做高精度電流表使用 ，電流測量分辨率可達0.01mA;
，裝置可以在不向系統注入任何信號的條件下實現接地故障點的定位；
，對于測試出有接地指示的支路，儀器將會有方向指示箭頭提示用戶接地點與所查找接地點之間的相對方向，提高查找效率。
，在使用接地功能檢測時，檢測完一條支路后，探測儀會顯示該條支路的絕緣指數情況，供用戶參考分析。
，在使用探測儀對被測支路絕緣狀況進行檢測時，顯示屏會以波形曲線形式顯示被測支路電流變化情況，方便使用者快速準確的實現故障點的查找。
，硬件設計嚴格遵照電力及電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。
，絕緣阻抗 ，漏電流大小，方向信息等 。
；
，不受檢測距離的影響；
，鉗表即可鉗單根電源線 ，也可鉗多根電源線 ，提高檢測效率；
，如被測支路有絕緣故障 ，會判斷出故障點相對測試點的方向信息。
，測試功能與顯示信息完備 ，可以處理直流系統中的各類絕緣故障情況。
，在信號模式下 ，裝置內部設有限流限壓模塊，對直流系統無任何影響
。
詳細參數
