概　述：

       直流系統接地是一種易發生且對電力系統危害較大的故障。我公司自主研發設計的HKZJ-2000便攜式直流接地查找儀

，能夠適用于任何電壓等級的直流系統接地故障的查找。

該儀表可以快速查找直流系統間接接地、非金屬接地

、環路接地

、正負同時接地、正負平衡接地

、多點接地等疑難故障

，并且還能準確的顯示系統電壓、對地電壓

、接地阻值

，真正解決了運行及檢修人員的后顧之憂。

儀表的構成：

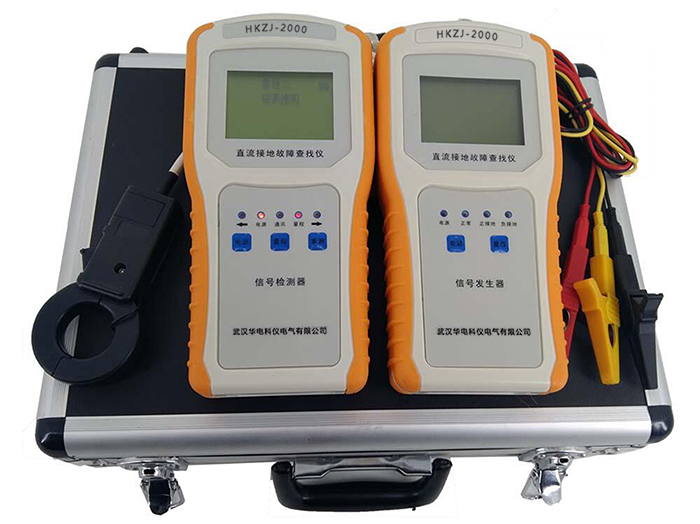

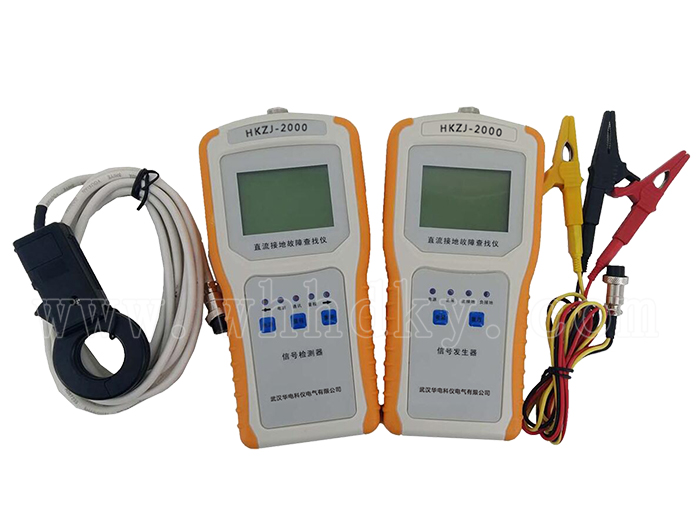

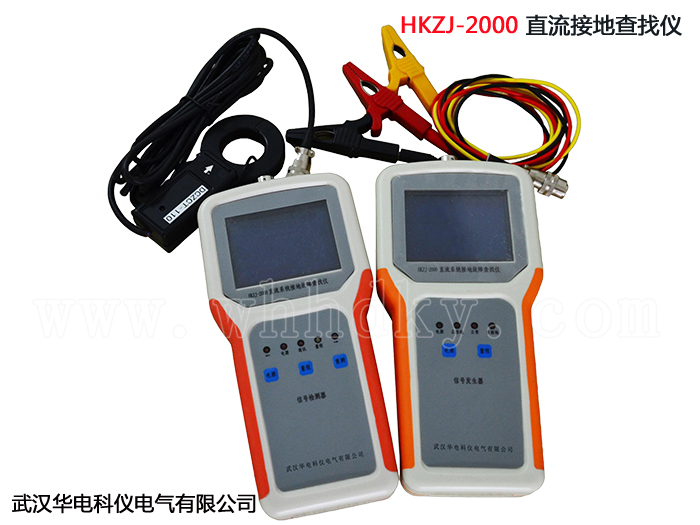

該儀表由信號發生器

、故障檢測器和信號采集器（鉗表）三部分組成，信號發生器與直流系統正負母線和地相連，當直流系統出現接地故障后，它會自動產生一個低頻小信號，故障檢測器與鉗表獨立于信號發生器，故障檢測器與鉗表之間使用連接線相連，通過對待檢測支路漏電流信號的采集、分析，從而判斷出該支路的絕緣情況。



儀表的工作原理：

儀表的工作原理是：當直流系統發生接地故障或絕緣降低(整個直流系統絕緣電阻小于報警整定值)

，直流系統電壓監測儀表發出警報時，將信號發生器接入直流系統的正、負母線和地之間。信號發生器自動判斷直流系統電壓等級，自動判斷接地故障的極性、接地程度，自動分析絕緣監測平衡電橋回路接線方式和平衡電橋電阻大小，形成信號輸出的智能反饋，向直流正負母線和地間，發射適宜系統檢測，對系統無影響的低頻信號，并實時顯示系統電壓、正對地電壓、負對地電壓和系統對地絕緣總阻抗。

故障檢測器檢測各回路對地絕緣的直流信號漏電流

，并模擬顯示接地回路絕緣狀態，判斷出接地故障回路（支路），并繼續沿故障回路（支路）檢測出接地故障，將故障點準確定位。

信號發生器、故障檢測器均采用微計算機技術
