          主頁 > 產品中心 > 新品推薦 >

















            •

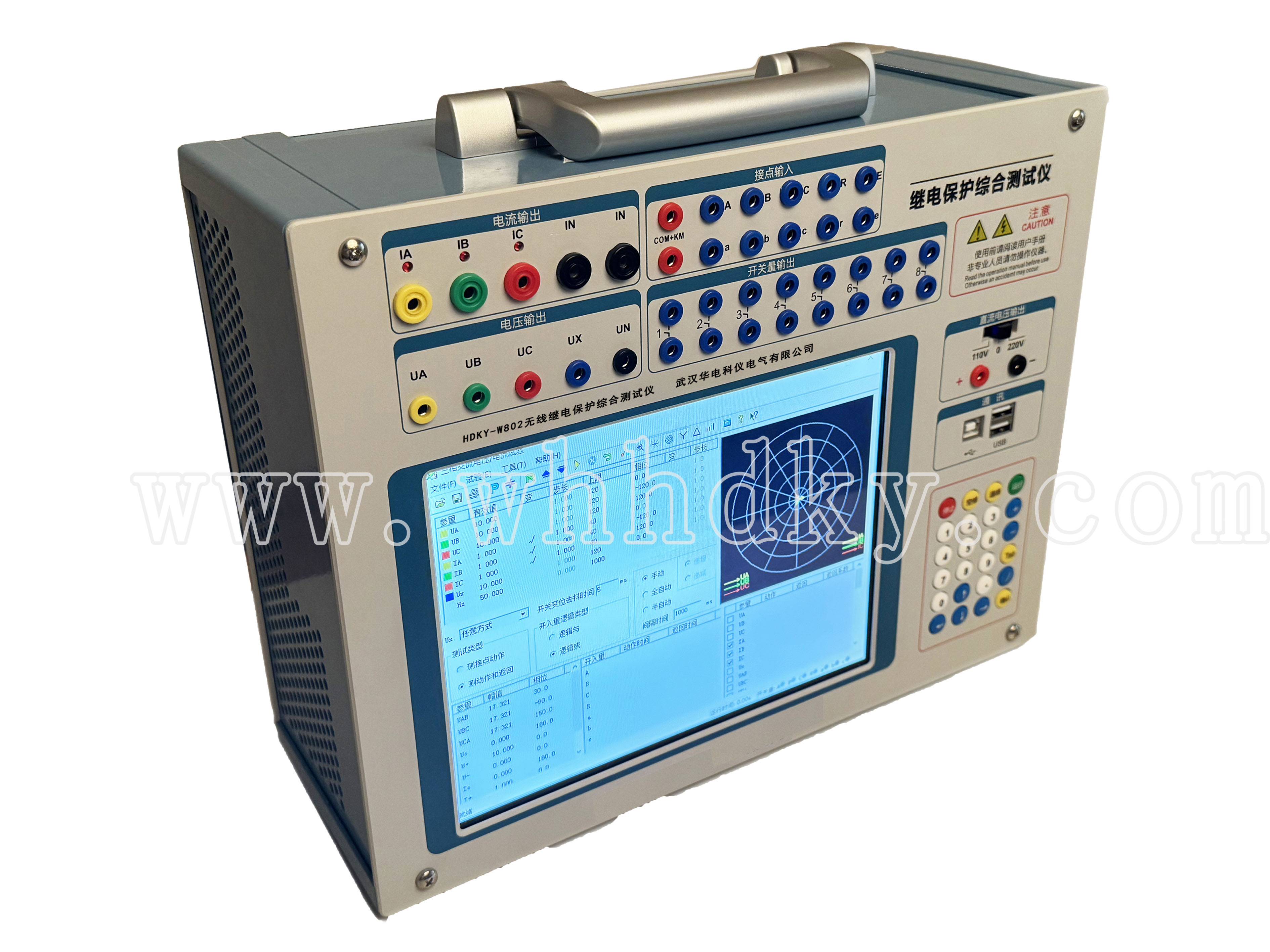

          HDKY-W802無線繼電保護綜合測試儀



           設備名稱：無線繼電保護綜合測試儀
型    號：HDKY-W802
數    量：1臺套
生產廠家：武漢華電科儀電氣有限公司





          咨詢熱線：027-88933327


























          產品概述




                 可對各類型電壓
          、電流、頻率、功率
            、阻抗
          、諧波
          、差動
          、同期等繼電器以手動或自動方式進行測試
          ，

      可模擬各種故障類型進行距離
          、零序保護裝置定值校驗和保護裝置的整組試驗
          。

      支持多種聯機方式，可通過 RS232 串口
          、RJ45 以太網接口
          、無線 WIFI三種方式控制測試儀

可自動掃描微機和數字型變壓器、發變組差動保護比率制動曲線
          ，是保證電力系統安全可靠運行的一種重要測試工具
          。

      可單機獨立運行
          ，亦可聯接筆記本電腦運行的先進結構，主機內置新一代高速數字信號處理器微機
          、真16位DAC模塊
          、新型模塊式高保真大功率功放，自帶10.4’液晶顯示器以及靈活方便的無線鼠標
          ，支持脫機操作
          ，體積小巧，便于攜帶
          。具有強大的操作功能
          。支持7路D/A，4U+3I同時任意輸出方式
          ，所有電壓
          、電流相均可同時帶載輸出，既具有大型測試儀優越的性能
          、先進的功能
          ，又具有小型測試儀小巧靈活、操作簡便
          、可靠性高等優點
          ，性能價格比高。是繼保工作者得心應手的好工具
          。















          功能特點




          電壓電流輸出靈活組合  輸出達4相電壓3相電流
          ，可任意組合實現常規4相電壓3相電流型輸出模式，既可兼容傳統的各種試驗方式
          ，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗
          。

操作方式  裝置直接外接筆記本電腦或臺式機進行操作，方便快捷
          ，性能穩定
          。

新型高保真線性功放  輸出端一直堅持采用高保真、高可靠性模塊式線性功放
          ，而非開關型功放
          ，性能卓越。不會對試驗現場產生高
          、中頻干擾
          ，而且保證了從大電流到微小電流全程都波形平滑精度優良。

高性能主機  輸出部分采用DSP控制
          ，運算速度快
          ，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換
          。輸出波形精度高
          ，失真小線性好。采用了大量先進技術和精密元器件材料
          ，并進行了專業化的結構設計
          ，因而裝置體積小、重量輕
          、功能全
          、攜帶方便
          ，開機即可工作
          ，流動試驗非常方便。

軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作
          ，能方便地測試及掃描各種保護定值
          ，進行故障回放，實時存儲測試數據
          ，顯示矢量圖
          ，聯機打印報告等�
          ？煞奖氵M(jìn)行三相差動保護測試
          。

具有獨立專用直流電源輸出  設有一路110V及220V專用直流電源輸出。

接口完整  裝置帶有USB通訊口
          ，可與計算機及其它外部設備通信
          。

完善的自我保護功能  散熱結構設計合理，硬件保護措施可靠完善
          ，具有電源軟啟動功能
            ，軟件對故障進行自診斷以及輸出閉鎖等功能。

側面板安裝有電源過壓指示的蜂鳴報警功能
            。















          詳細參數




          （1）工作溫度：-10℃～+50℃

（2）工作濕度：≤85％RH
            ，無凝露

（3）裝置工作電源：AC 220V±10%，50／60Hz

（4）體積：360×28×135(mm)

（5）重量：13kg



2.1 額定數據







				電



				流



				輸



				出

				交





				流

				相電流輸出（有效值）              0-40A / 每相

				三并電流輸出（有效值）            0-120A

				相電流長時間允許工作值（有效值）  10A / 每相

				相電流最大輸出容量                420VA

				三并電流120A時最大容量           900VA

				三并電流120A時允許工作時間       10s

				頻率范圍（基波）                  20-1000Hz

				諧波次數                          1-20 次





				直流

				相電流輸出                        0-±10A/每相
            ，0～±30A/三并

				最大輸出負載電壓                  20V






				電



				壓



				輸



				出

				交



				流

				相電壓輸出（有效值）              0-120V

				線電壓輸出（有效值）              0-240V

				相電壓 / 線電壓輸出功率           80VA / 100VA

				頻率范圍（基波）                  20-1000Hz

				諧波次數                          1-20次





				直

				流

				相電壓輸出幅值                    0-±160V

				線電壓輸出幅值                    0-±320V

				相電壓/ 線電壓輸出功率            70VA / 140VA





				開關量輸入

				（10路）

				空接點                            1-20mA
            ，24V

				電位接點輸入      “0”：0 - +6V；“1”：+11V - +250V






				開關量輸出

				（8對）

				空接點接點        DC：220V／0.2A
            ；AC：220V／0.5A






				時間測量

				測量范圍                          0.1ms – 9999s







2.2 輸出及測量精度







				額

				定

				范

				圍

				內

				精

				度

				電

				流

				交流相電流                   <0.2%±0.1％FS（FS為滿量程值）

				交流大電流端子輸出           <0.2%±0.1％FS

				直流電流                     <0.5%±0.1％FS





				電

				壓

				交流電壓                     <0.2%±0.1％FS（FS為滿量程值）

				直流電壓                     <0.5%±0.1％FS





				其

				它

				頻率精度（50Hz時）           <0.001Hz±0.1％FS（FS為滿量程值）

				相位精度             　      <0.5°

				諧波失真度                   <0.5%

				時間測量精度                 <0.1ms
