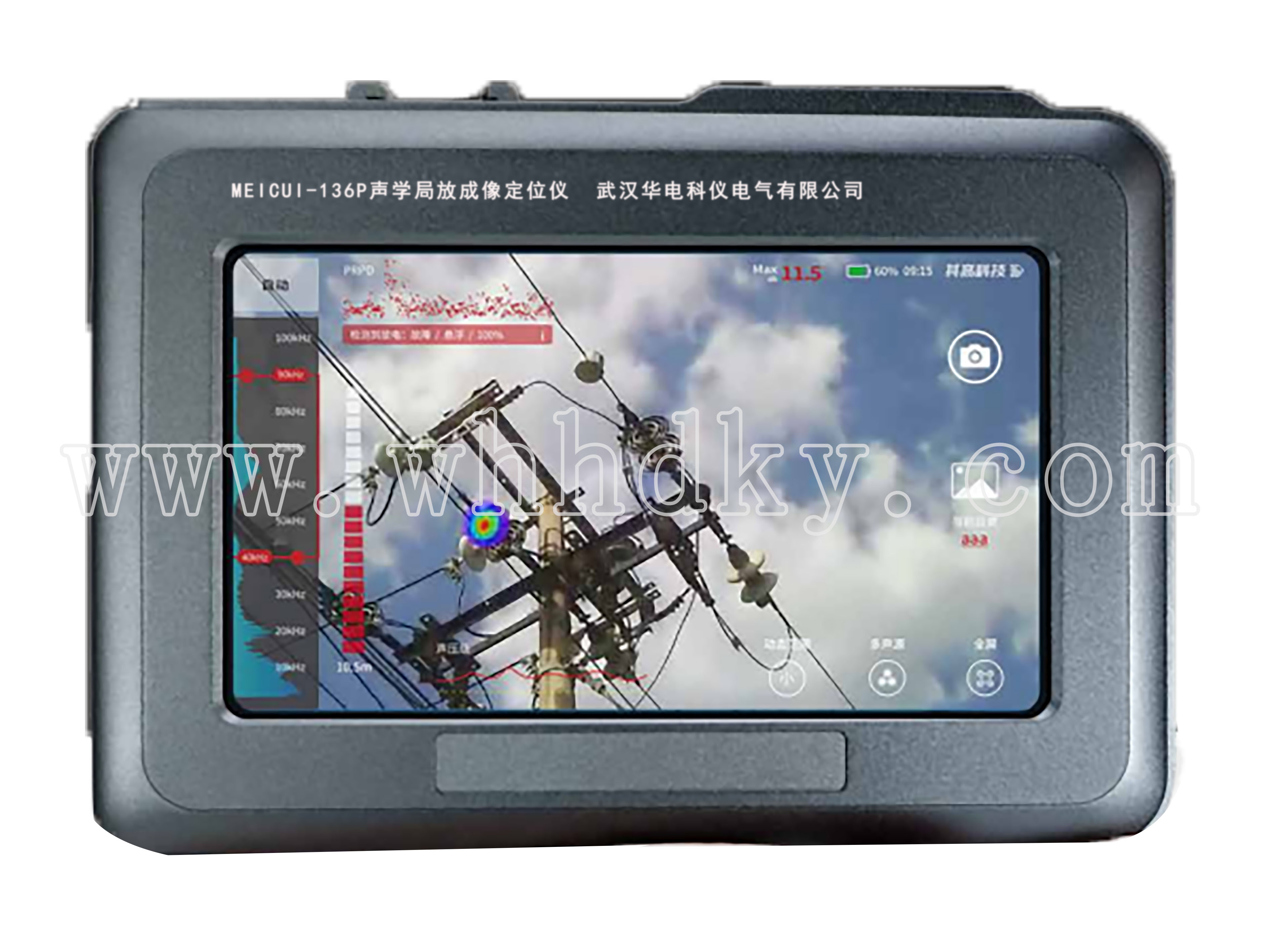

MEICUI-136P 聲學局放成像定位儀

設備名稱：聲學局放成像定位儀型號：MEICUI-136P 數 量：1臺套生產廠家：武漢華電科儀電氣有限公司

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

MEICUI-136P聲學局放成像定位儀的機身采用全鋁合金材質設計，兼顧可靠性與美觀

，專業且不失時尚

。內置的FPGA芯片完成主要的成像計算工作

，計算效率得到很大提高

，大大降低了功耗

，從而具備長達5.5小時的不間斷使用時間

，對于典型應用場景

，可2-3天甚至一周充電一次

。
MEICUI-136P是一款微型聲學相機

，以其小巧、輕便的設計脫穎而出

，僅有手掌大小

，故名“掌上聲學成像儀”。重量小于800克

，單手可輕松較長時間把持和操作

，適合長距離電力巡檢和復雜工業場景下使用。
麥克風陣列直徑僅有5cm

，集成了多達136個高精度MEMS超聲傳感器

。超小的陣列設計

，使得僅手掌大小的掌上聲學成像儀成為可能；密集的麥克風排布

，保證了高頻超聲源的成像效果

；較多的麥克風數量，保障了對微小信號的檢測靈敏度

；獨特的陣型布置

，優化了成像動態范圍。
支持單聲源

、多聲源

、靈敏多種工作模式，具有局放類型自動判別和泄漏量估計等功能

，適用于局放和泄漏檢測場景

。尺寸雖小，功能卻仍然強大

，通過算法優化

，聲源定位精度與更大陣列相當，可以滿足大多數應用場景的需要

。

功能特點

評估電力系統中是否存在危險的局部放電活動

，最常見和最有效的方法是分析PRPD圖（帶相位分辯的局部放電）。PRPD圖中

，縱軸表示的是由聲音傳感器采集到的局部放電脈沖幅值

，橫軸表示局部放電脈沖發生時的相位角（典型相位以50Hz交流電做參考）。PRPD模式中的每個點代表一個PD脈沖及其發生的相位角

。
電力設備最常見的局放類型包括沿面放電

、電暈放電、懸浮放電等

。PRPD圖中數據點的分布形態與局放類型有關

。聲學成像儀實時計算和顯示PRPD圖，自動判斷局放類型

。

詳細參數

麥克風
麥克風類型：數字MEMS
麥克風信噪比：64.3 dB(A)
麥克風頻率范圍：20 Hz ~ 100
kHz 測量聲壓范圍：30 dB(A) ~ 124 dB(A)
麥克風靈敏度：-26 dBFS (1 kHz, 94 dB SPL)

麥克風陣列
通道數：136
陣列直徑：50 mm
推薦定位頻率范圍：10 kHz ~ 100 kHz
定位頻率范圍：2 kHz ~ 100 kHz
測試距離：0.3~130m最遠距離與聲源大小有關
聲成像刷新率：25 FPS
聲成像動態范圍：18 dB
PRPD圖譜/ 局放類型檢測：支持
泄漏量估計/ 經濟損失估算：支持

其他參 數
攝像頭像素：1300萬
儲存容量：128GB
顯示分辨率：1280 x 720
顯示屏：5吋
藍牙：支持
WIFI：支持
拍照/錄像：支持
電池類型：3300 mAh 可充電鋰電池
電池工作時間：5.5 h
尺寸：110 mm x 150 mm x 80 mm 重量< 800g
工作溫度：-20 ℃ ~ 50 ℃
工作濕度：10 % ~ 95 %

，無凝露
最小可定位泄漏量：1.5m，1.72bar

，0.25ml/s
防爆標志：Ex ic lIC T6 Gc 可選
可防護等級：IP 54 可選
