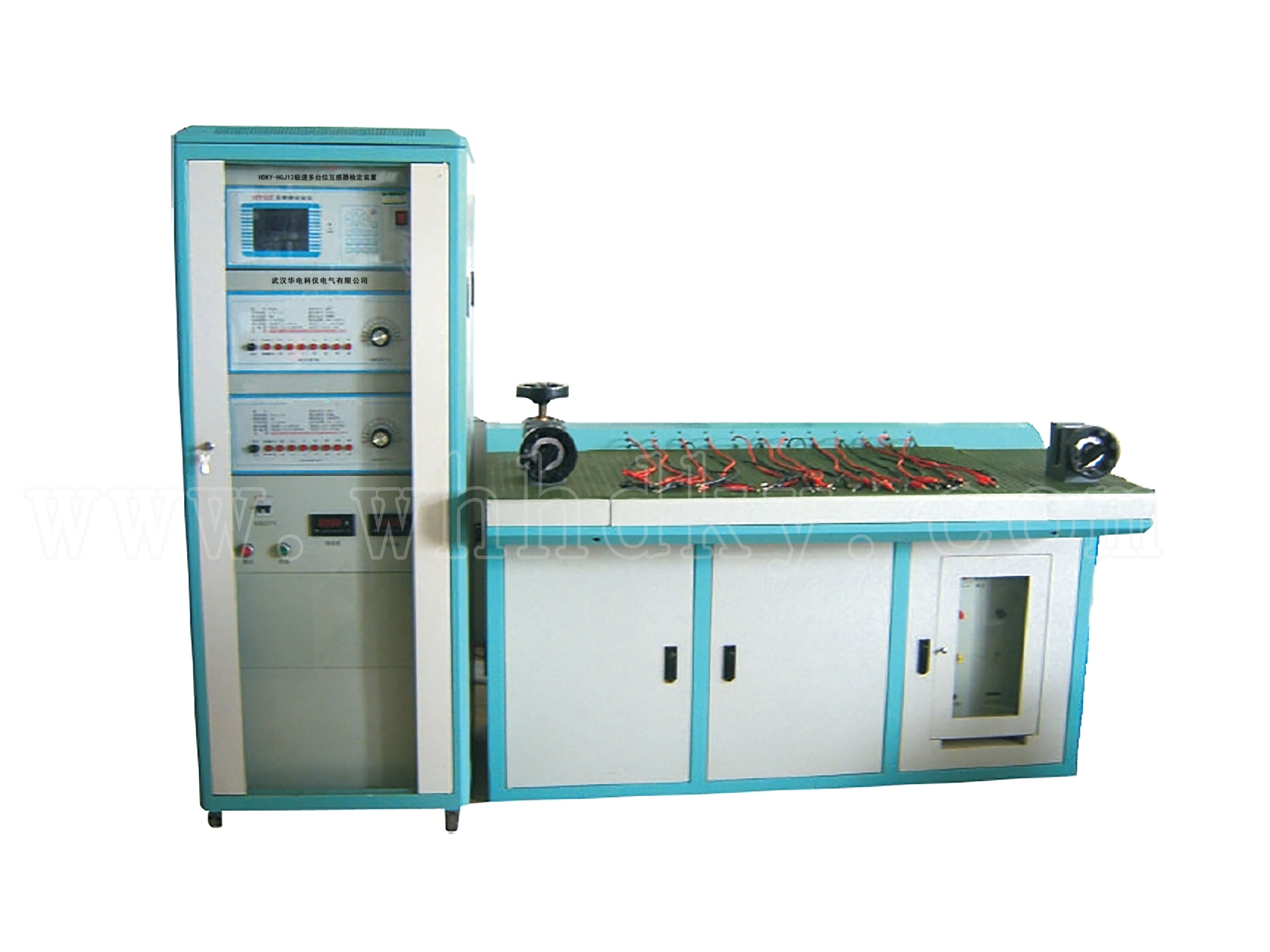

HDKY-HGJ12極速多臺位互感器檢定裝置

設備名稱：極速多臺位互感器檢定裝置型號：HDKY-HGJ12 數 量：1臺套生產廠家：武漢華電科儀電氣有限公司

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

一、HDKY-HGJ12極速互感器檢定裝置是我公司為了適應現代互感器校驗的快速

、準確的特點而開發的新一代互感器檢定裝置

。該裝置由極速互感器校驗儀

、電流負載箱

、控制柜

、電流互感器專用測試臺等幾個部分組成

。在保持原技術特點的前提下

，在電流互感器的快速測量、測試點的快速定位

、以及負荷箱

、各種變比的互感器覆蓋等方面有了很大的提高。

功能特點

(1) 該裝置細調節采用了調壓器技術

，使測試點的定位更加快速

、準確。
(2) 該裝置在多只電流互感器測量速度方面有了質的提高

，在3-5分鐘的時間里可測量十二只任何變比的電流互感器。
(3) 該裝置配置了5A

、1A的標準電流互感器

，電流負荷箱配置了5A、1A負載值2.5VA-60VA

，電壓負載箱配置了100V

、100/

V負載值從1.25VA-158.75VA基本上可滿足用戶的要求。負載箱在測量時可進行自動切換

。
(4) 該裝置可進行互感器的規程和非規程的測量

，測量時用戶可指定對任何百分點的測量

。

詳細參數

一、(1) 環境條件
    溫    度：5℃~40℃
    相對濕度：<80%（25℃）
    海撥高度：<2500m
    電源頻率：50Hz±0.5Hz
    電源電壓：220V±5V

●互感器校驗儀相關參數

測量范圍：
同相分量（%）：0.0001~200.0 分辨率：0.0001
正交分量（分）：0.001~700.0 分辨率：0.001
阻抗（W）：0.0001~20.0 分辨率：0.0001
導納：0.0001~20.0 分辨率：0.0001
基本誤差：
同相分量： DX=±（X×2%+Y×2%）±2個字
正交分量： DY=±（Y×2%+ X×2%×34.38）±5個字
   “X”

、“Y”——儀器的顯示值
   “5個字”——儀器的量化誤差
百分表： 2級

●工作范圍：
電流：（1%-149%）In （In=5A）
   （5%-149%）In （In=1A）
電壓：   （5%-149%）Un （Un=100V,150V,100V/√3）
         （5%-149%）Un  （Un=100V/3）
●工作負荷：
電流： To對Tx<0.12W cosj=1
電壓： a對x<0.25VA         (100V)
●極性錯誤指示
額定工作電流的5%以上

，誤差超過180%時，應有極性指示

。
注意:如果大于額定工作電流的10%以上,仍未出現應有的極性指示,說明軟件有故障,請不要再增加電流,以免燒壞儀器.
●變比錯誤指示
額定工作電流的5%以上

，誤差超過30%而小于180%時，應有變比錯誤指示

。
●絕緣和耐壓試驗及說明：
端子Tx和（

）端子相通
K和D端子均與（

）端子不通
電源插座對外殼能承受1.5KV

，1min耐壓

■電流電壓互感器負荷箱

此圖僅供參考檔位

主要特點
1. 重量輕，外形美觀

，容量大

。
2. 技術指標
3. 型號：FY98
4. 功率因素：0.8，1.0
5. 額定電流：5A或1A
6. 額定電壓：100V或100/√3
7. 電流范圍：5%～120%
8. 電壓范圍：20%～120%
9. 額定容量（電流）：2.5～60VA

；（電壓）：1.25～158.75VA
10. 準確度(電流):±3%＋0.0025VA
11. 額定頻率：50Hz

■帶升流器精密電流互感器

用途
作為用來檢定比其低兩級或兩級以下準確等級的電流互感器,精密電流互感器是由一次繞組

、二次繞組組成。
技術參數
溫度：-5— +40℃
濕度：﹤80%
容量： 5VA

、1VA COSφ=1.0
允許額定電流下長期工作

，600A以上穿心
標準電流比：5—3000A/5A,1A
準確等級：0.02S級

產品特點
用戶可按銘牌注明標準電流比進行校驗;
可進行5/5電流比自校;
儀器帶腳輪,便于搬運。

■自升壓精密電壓互感器

主要特點
35

，10kV

，0.02級電壓互感器是高電壓等級，高準確度的電壓互感器

，可實現

，校,35，10kV

， 0.1級以下的電壓互感器

， 100V時可帶0.25VA的二次負荷，可完全滿足電壓互感器的檢定要求

。

技術指標
