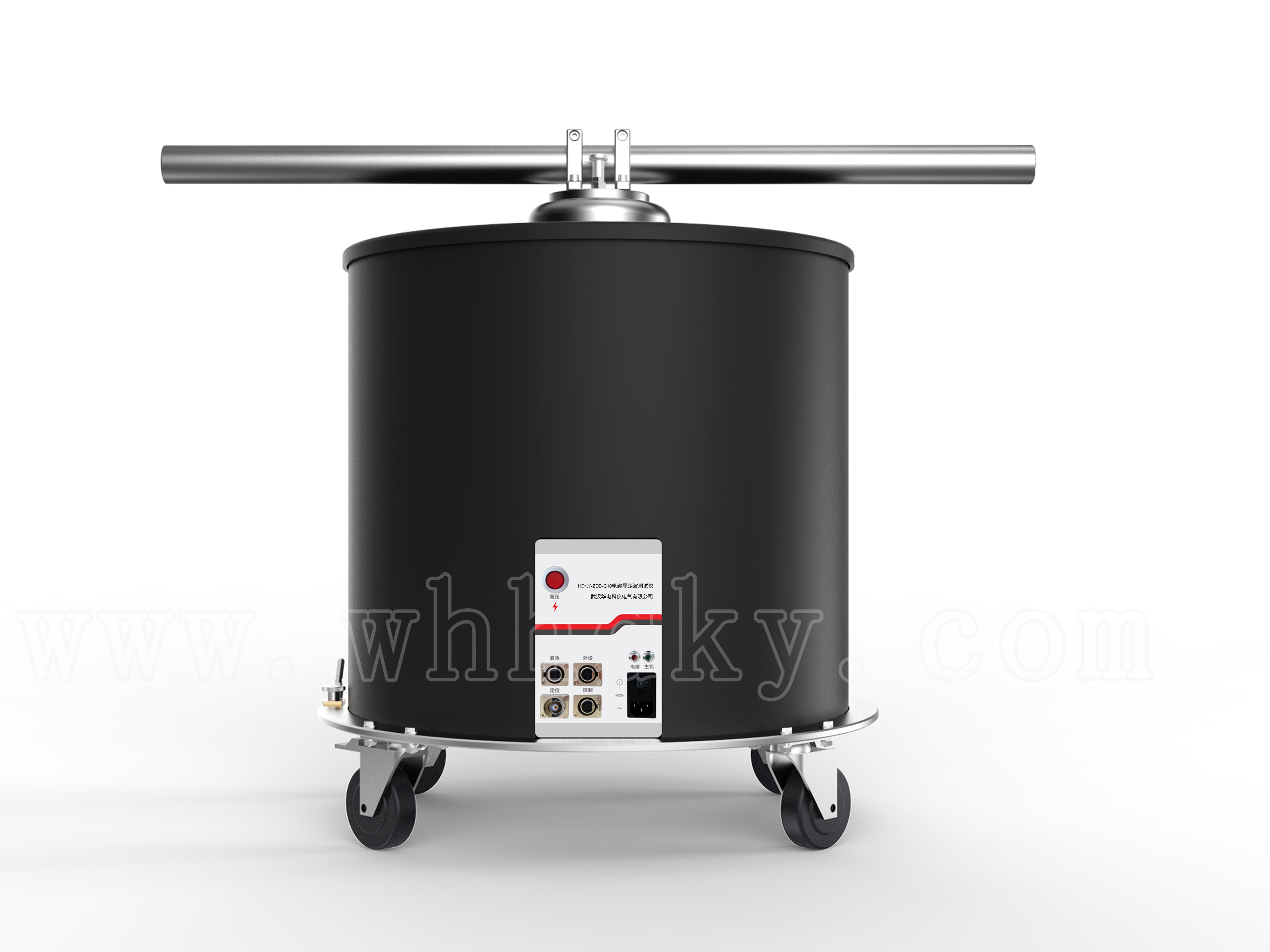

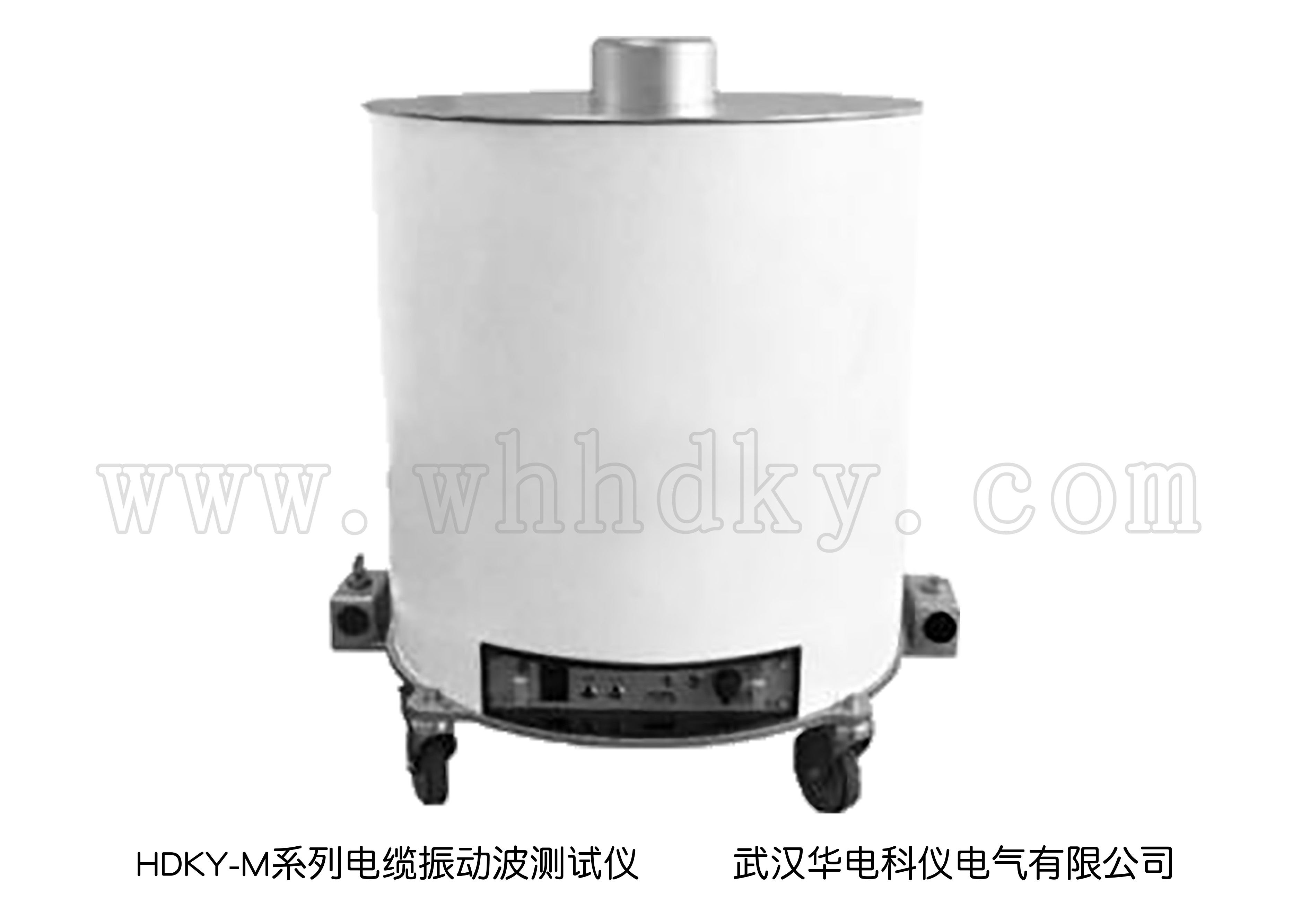

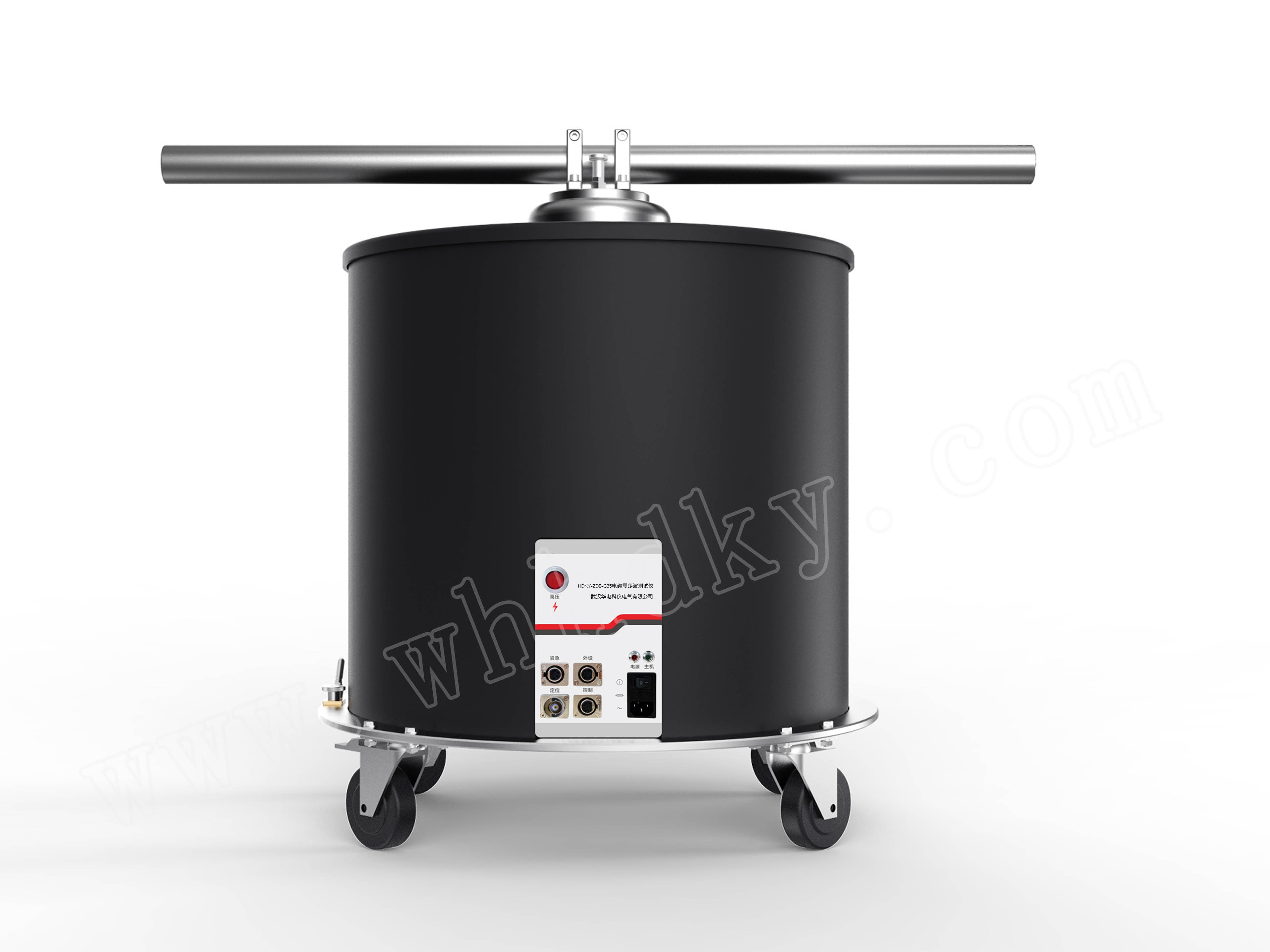

主頁 > 產品中心 > 新品推薦 > HDKY-M系列電纜振動波測試儀

設備名稱：電纜振動波測試儀型號：HDKY-M系列數 量：1臺套生產廠家：武漢華電科儀電氣有限公司

咨詢熱線：027-88933327

產品概述

本款振蕩波電纜局部放電檢測和定位技術

，是目前國際上應用比較廣泛的能夠有效檢測和定位 10kV-220KV 電纜局部放電的位置且檢測本身不對電纜造成傷害的先進技術

，針對投運前的電纜和運行時間較長的老舊電纜進行檢測

，可以促進安裝工藝的提高和避免電纜因長期運行逐漸劣化引起突發性事故的發生

。
用于電力電纜的交接試驗：排查電纜運輸或者安裝過程中可能存在的隱患，確保線路投
運的安全可靠性

。
用于電力電纜的預試試驗：確認電纜終端頭和中間接頭在維修安裝后的質量運行電纜的狀態診斷：通過對電力電纜局放和介質損耗的測量

，估算運行電纜的狀態，判定長時間運行后電纜的絕緣狀況

，從而科學安排檢修

，提供電纜的運行效率和可靠性有效檢測出電纜的各種局部缺陷并對其進行準確定位。

功能特點

1．測試頻率滿足行業標準 DL/T1576—2016 30Hz～450Hz 測試結果對應于實際運行狀態

。
2．測試時間極短（幾百毫秒）

，屬于無損測量。
3．符合 IEC 60270 標準

。
4．局放檢測與局放點定位技術相結合，同時可測量介損和電纜電容等參數

。
5．自動調節系統參數來優化測量的靈敏度

。帶有接頭定位功能的自動校準模式，可生成直
6．觀的局放分布圖表和測試報告

，便攜式設計

，重量輕，現場安裝簡單

。

詳細參數

高壓電纜測試參數/型號	30（適用于 10kV 電纜）	60（適用于 10-35kV 電纜）
輸出測試電壓	30kVpeak/21.2kVrms	60kVpeak/42.4kV rms
線圈電感值	0.8H	2.0H
振蕩電壓頻率	20Hz～500Hz（acc.IEC 60060-3）
高壓開關	LTT	LTT
待測電纜等效電容值	0.025-3цF	0.025-6цF
系統重量(不包含包裝箱)	62kG	78kG
局放測量量程(IEC 標準）	1pC-100nC
局放定位功能（頻寬）	Wide-band,100kHz-20MHz 自動調整
電容及介損	自動測量電纜電容，電纜介損
測距	通過一體化軟件自動校準和修正電纜廠地、接頭位置和波速
分析軟件	自動和手動分析功能，采用 PRPD 圖譜快速分析方法，具有PRPD相位局放二合一的圖譜，包括TDR,定位圖，PRPD模式識別，導入其他測試數據格式，生成報告
電源	單相，94 ～ 250V ，48 ～ 63Hz，500VA
