電纜外護套故障測試儀_壓降法電橋法測試_探測地埋線和全塑線故障

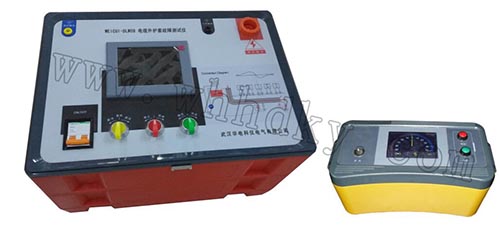

一、電纜外護套故障測試儀產品簡介
        地埋電纜外護套故障的測尋，同電力電纜故障探測一樣，一般要經過“初測”和“定點”二個步驟。外護套接地故障的初測（測距）一般采用壓降法和電橋法測試。由于電橋法測試有局限性，不能測試多點接地故障，也不能測試三相電纜鏈?zhǔn)浇拥剡B線的故障。
電纜外護套故障測試儀是針對外護套故障的特點，采用壓降法初測電纜外護套的接地故障，再用跨步電壓法精確查找故障點。儀器用于交聯電纜的外護套故障探測；也可用于地埋線和全塑線（無金屬護層電纜）故障的探測；還可用作電纜或其它電器的10KV直流耐壓試驗。
  二、功能特點及技術指標

1.功能特點
★全自動人性化設計，操作簡單、方便。
★多重機械、電子保護，安全可靠。
★采用LCD液晶顯示器，觀察方便，顯示直觀，準確無誤。
★具有連續輸出、脈動輸出、耐壓試驗三種工作方式，功能齊全。
★ 接收機采用超清彩色液晶顯示，獨特的雙色顯示，直接指示故障方向。
★ 采用數字濾波處理，有效的解決了模擬表頭兩邊擺得困擾。
★ 真正實現了無需調零，操作方便快捷。
2.技術指標
發射機
工作模式：連續輸出、脈沖輸出、耐壓試驗
顯示方式：液晶顯示器
輸出電壓：0∽15KV負極性；
輸出電流：連續方式0-100mA   脈動方式200mA-1A
電源：AC220V±10%  5A；
體積：350×320×370
重量：18Kg

接收機
顯示方式：彩色液晶顯示器
顯示范圍：50-0-50（顯示范圍更寬，分辨率更高）
靈 敏 度：0.30mV
電  源：6×1.5V
體    積：120×120×230
重  量：1Kg

三、儀器面板及功能介紹
發射機面板 功能介紹（參考圖1）

• 電源總開關

接通和關斷電源

• 220V輸入

AC220V±10%電源輸入端

• LED報警

當儀器檢測到內部錯誤（過流、過壓）時，或升壓的過程中，開始閃爍，提示操作人員。

• 地線引出端

操作儀器時，此端應可靠接地，確保人身及設備安全。

• 高壓輸出端\保護接地

儀器輸出端，為測量故障和耐壓試驗提供穩定可靠的高壓，操作時，應使用專用的高壓線，并套上高壓帽。保護接地應接高壓輸出線外鎧。

• LCD液晶顯示器

人機對話接口，顯示當前的操作狀態和參數，提供用戶參考。

• 電壓檔位調節

在測試過程中，根據現場需要可選擇不同的輸出電壓檔位。使用時先向上拔起，再旋轉至欲設檔位。測試中一般應優先選擇較低檔位，因為同樣電壓下低檔位的允許輸出電流較大。

• 升降壓開關

當檔位確定后，左右撥動升降壓開關，可進行升壓和降壓調節，在升壓的過程中LED報警燈會閃亮提示用戶注意。

• 確認操作

開機后選擇工作方式后，按此鍵可進入該工作狀態，進入某種工作狀態后，按此鍵也可退出至工作方式子菜單。

• 方式選擇

開機進入工作方式子菜單后，按此鍵可進行工作方式之間的切換，在連續和斷續輸出時，此鍵作為自動降壓；在耐壓使用時，此鍵作為計時開關。
接收機面板（圖2） 功能介紹（參考圖2）

• 開關

接通和關斷電源；

• 信號輸入端

此端口是連接接收機和探測桿的連線端口；

• 液晶顯示器

接收機采用彩色液晶顯示器，顯示信號強度、同步、增益、電池電量；

• 增益加

按下此鍵，增益幅度加1，最大20；

• 增益減

按下此鍵，增益幅度減1，最小為0；

• 電池充電座（備用）

當儀器裝入的是充電電池，可通過此口進行充電；
注意：
1》當電池電量低于60%時，顯示變?yōu)榧t色，請及時更換電池，或者給充電電池充電
2》增益的可調范圍為0到20。測試過程中，當信號幅度過大，在此位置上會顯示向下的箭頭，表示讓用戶將增益調小。

四、注意事項
1、測試時將儀器的保護接地線和接地線可靠的接地；
2、電壓檔和工作方式切換時，應降壓回零，等輸出殘存電壓小于100V后，再調節檔位，重新從零開始升壓；
3、打開電源前將電壓檔位旋到1KV；
4、操作時，高壓輸出端子應套上高壓帽；

五、設備配置
1、測試發射機1臺
2、接收機1臺
3、萬用表1臺
4、探測釬 2根
5、高壓輸出線 1根
6、接地線1根
7、電源線 1根
8、接收探測線    1根
9、短接線        1根
