| 影響量 | 基準條件 | 工作條件 | 備注 |
| 環境溫度 | 23℃±1℃ | -10℃～40℃ | / |
| 環境濕渡 | 40%～60% | ＜80% | / |
| 信號波形 | 正弦波 | 正弦波 | β=0.01 |
| 信號頻率 | 50HZ±1HZ | 45HZ～65HZ | / |
| 儀表工作電壓 | 8.4V±0.5V | 8.4V±1V | / |
| 測相位頻率相序時電流幅值 | 1A±0.1A | 2mA～20.0A | / |
| 測相位頻率相序時電壓幅值 | 100V±10V | 10V～600V | / |
| 測功率功率因數時電流幅值 | 1A±0.1A | 20mA～20A | / |
| 測功率功率因數時電壓幅值 | 100V±10V | 10V～600V | / |
|
外電場 、磁場 |
應避免 | ||
| 被測導線位置 | 被測導線處于鉗口的近似幾何中心位置 | ||
| 功 能 |
同時測量兩路交流電壓、電流 、電壓間相位 、電流間相位、電壓電流間相位 、頻率 、有功功率、無功功率 、視在功率 、功率因數，電壓電流相位圖指示 ，判別變壓器接線組別 、感性、容性電路 ，測試二次回路和母差保護系統 ，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否 ，檢修線路設備等 |
| 電 源 |
DC 8.4V大容量可充鋰電池 ，USB充電接口，充滿電連續工作約8小時 |
| 額定電流 | 約180mA max |
| 顯示模式 | 3.5寸真彩液晶屏顯示 |
| 儀表尺寸 | 長寬厚：207mm×101mm×45mm |
| 鉗口尺寸 | φ7.5mm×13mm |
| 量 程 | 交流電壓：0.00V～600V |
| 交流電流：0.0mA～20A | |
| 相位：0.0°～360.0° | |
| 頻率：45.00Hz～65.00Hz | |
| 有功功率：0.0W～12kW | |
| 無功功率：0.0VAR～12kVAR | |
| 視在功率：0.0VA～12kVA | |
| 功率因數：-1～+1 | |
| 分 辨 率 | 電壓：AC 0.01V |
| 電流：AC 0.1mA | |
| 相位：0.1° | |
| 頻率：0.01Hz | |
| 有功功率：0.1W | |
| 無功功率：0.1VAR | |
| 視在功率：0.1VA | |
| 功率因數：0.001 | |
|
精 度 （基準條件下） |
電壓：±(0.5%量程) |
| 電流：±(0.5%量程) | |
|
相位：±1°（注：工作條件下的相位誤差：10mA～20A為±3° ；10mA以下±6°） |
|
| 有功功率±(1.0%量程) | |
| 無功功率±(1.0%量程) | |
| 視在功率±(1.0%量程) | |
| 頻 率±(1.0%量程) | |
| 功率因數±0.03 | |
| 檢測速率 | 約2秒/次 |
| 數據保持 |
測試中按HOLD鍵保持?jǐn)?shù)據 ，“HD”符號顯示 |
| 數據存儲 | 99組 |
| 充電接口 | USB接口 |
| 自動關機 |
開機約15分鐘后，儀表自動關機 ，以降低電池消耗 |
| 液晶亮度 | 按上下箭頭鍵可以調節LCD背光亮度 |
| 電壓檢測 |
當電池電壓低于6.5V時 ，電池電壓低符號顯示，提醒給電池充電 |
| 儀表質量 | 主機：370g(帶電池) |
| 電流鉗：185g×2 | |
| 測試線：250g | |
| 總質量：約1.8kg | |
| 測試線長度 | 1.5m |
| 電流鉗線長 | 2m |
| 工作溫濕度 | -10℃～40℃；80%Rh以下 |
| 存放溫濕度 |
-10℃～60℃ ；70%Rh以下 |
| 輸入阻抗 | 測試電壓輸入阻抗為：1MΩ |
| 耐 壓 | 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 |
| 絕 緣 | 儀表線路與護套外殼之間≥100MΩ |
| 結 構 |
雙重絕緣 ，帶絕緣防振護套 |
| 適合安規 |
IEC61010-1 CAT Ⅲ 600V ，IEC61010-031，IEC61326 ，污染等級2 |

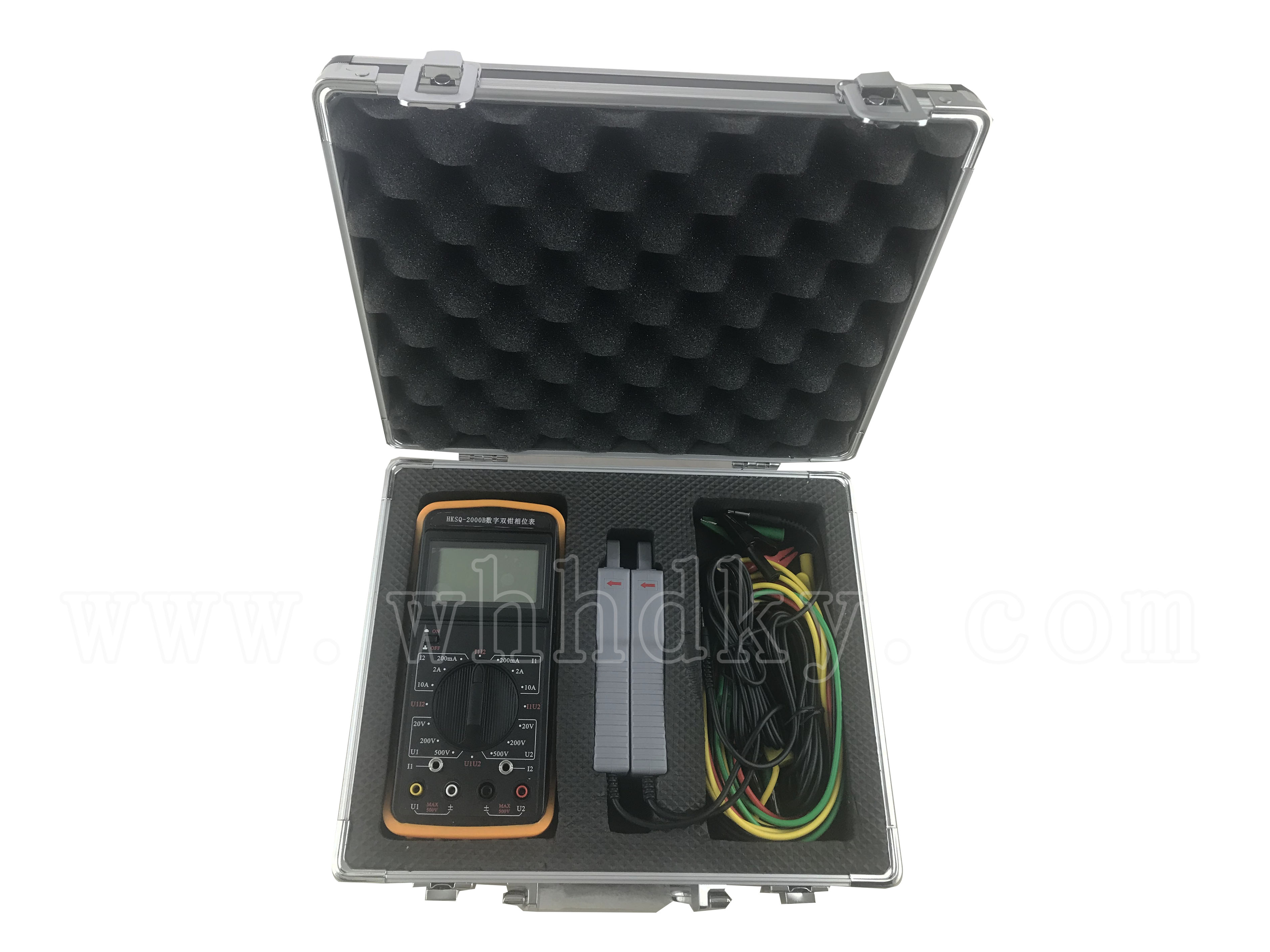

| 主機 | 1臺 |
| 儀表箱 | 1個 |
| 電流鉗 | 2把 |
| 測試線 | 4條(紅黑各2條) |
|
USB充電器 、充電線 |
一套 |
| 鋰電池 | 1組(儀表內) |
|
說明書 、保修卡、合格證 |
1份 |
| 光盤 | 1張 |
